Boulons cannelés à 12 dents avec bride

Les boulons cannelés à 12 dents avec bride conviennent souvent aux projets nécessitant des connexions fermes et antidérapantes. Il peut fournir un meilleur couple et empêcher les boulons de glisser pendant le processus de serrage. Les boulons produits par l'usine Xiaoguo® sont conformes à la norme d'exécution MS 14157B-1978.

envoyer une demande

Description du produit

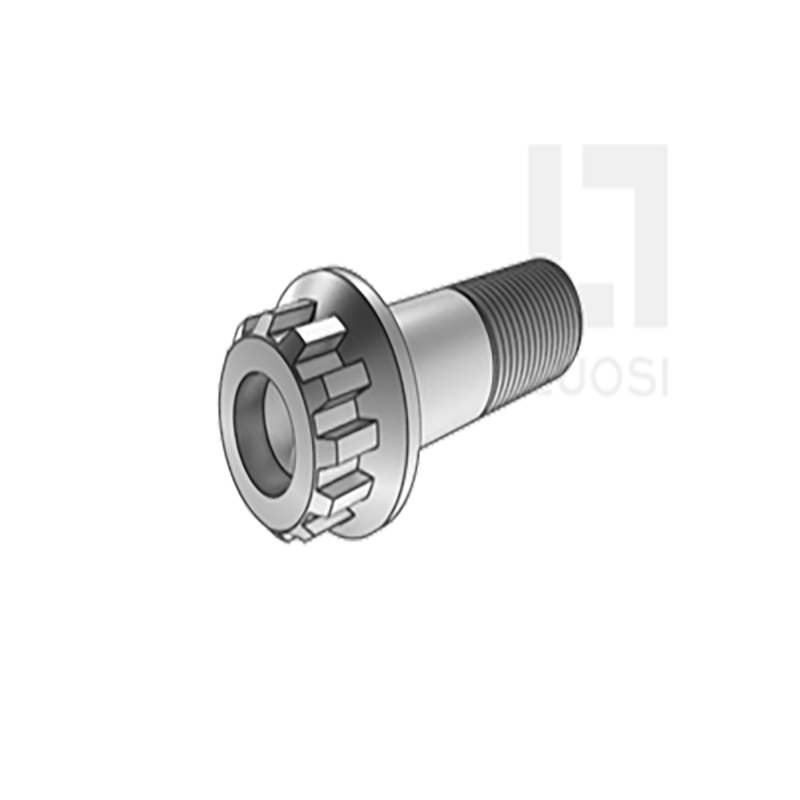

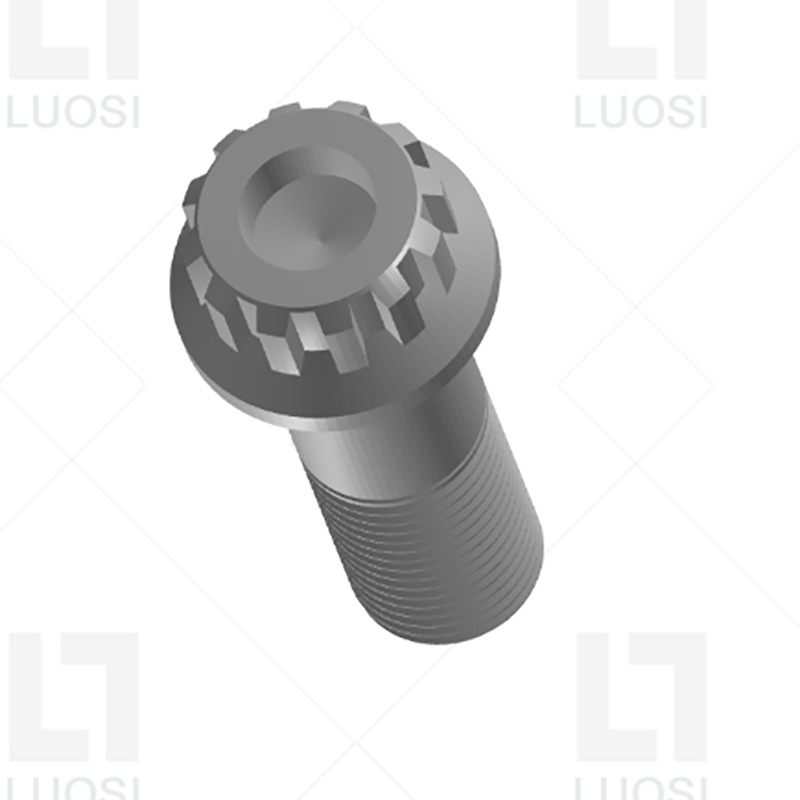

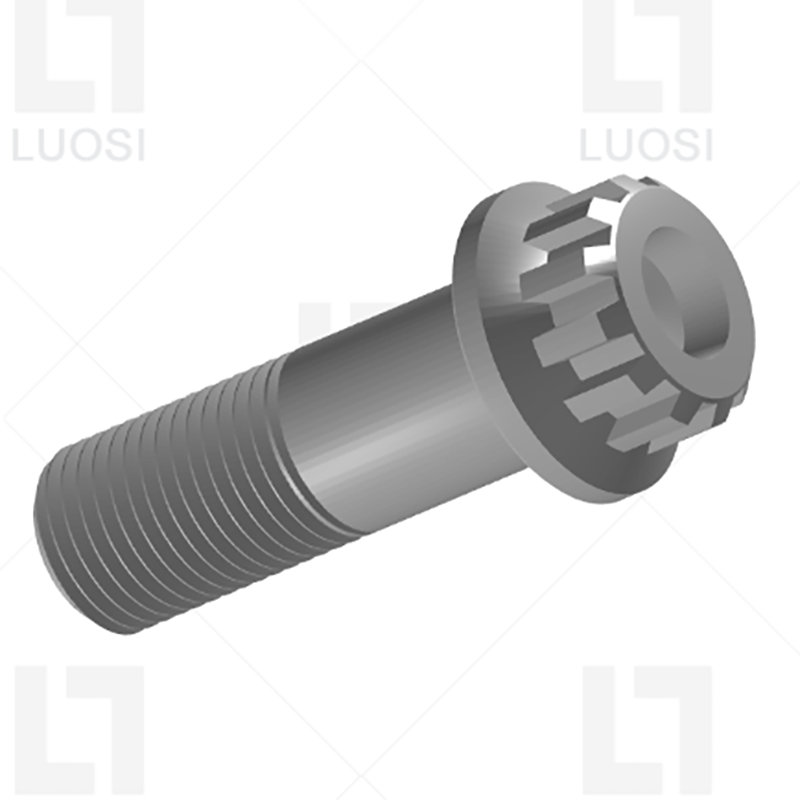

La tête des boulons cannelés à 12 dents avec bride est conçue avec 12 dents, qui peuvent s'adapter étroitement à la clé à douille cannelée correspondante. En bas, il y a une bride comme un joint, qui peut augmenter la zone de contact avec le matériau connecté.

Caractéristiques du produit

Les boulons cannelés à 12 dents avec bride présentent une structure unique de cannelure à 12 dents plus bride. La cannelure à 12 dents fournit plus de points d'application de force, rendant l'opération de serrage plus précise et plus fluide. Les brides dispersent la pression, améliorent la stabilité de la connexion et empêchent les boulons de se desserrer.

Ces boulons peuvent être reliés à la racine de la pale de l'éolienne. Le boulon de lame est soumis à une force centrifuge de 20 tonnes. Il peut supporter des charges. La tête cannelée peut résister à un couple hydraulique de 1 000 N·m. La bride peut empêcher la racine du matériau composite de se fissurer en raison d'un micro-mouvement. Elle doit être remplacée tous les cinq ans et chaque lame endommagée coûte jusqu'à 250 000 dollars américains.

Les boulons cannelés à 12 dents nécessitent des tournevis cannelés correspondants. Ils peuvent transmettre un couple énorme sans se dénuder, bien supérieur aux boulons hexagonaux. La bride intégrée fonctionne de la même manière qu'un joint, vous permettant ainsi d'économiser sur des composants supplémentaires. Il convient parfaitement à l’entretien des équipements lourds.

Les boulons cannelés à 12 dents avec bride ne sont pas faciles à altérer. La plupart des gens ne disposent pas d’outils spline. Les brides peuvent maintenir les boulons fixés sous l'effet des vibrations et sont utilisées sur les machines publiques ou les voies ferrées où il existe un risque de vol. Pour les zones à fortes vibrations (compresseurs, générateurs), ils peuvent être solidement fixés. Le pilote cannelé ne sortira pas. L'option de bride dentelée peut mordre la surface. Aucune rondelle de blocage n'est requise.

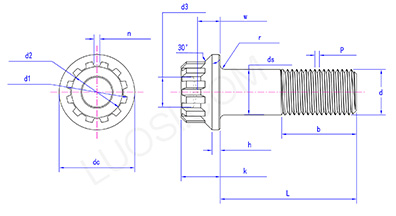

Paramètres du produit

Lun	1/4	5/16	3/8	7/16	1/2	16/09	5/8	3/4	7/8
P	28	24	24	20	20	18	18	16	14
CC maximum	0.438	0.531	0.649	0.75	0.828	0.938	1.05	1.23	1.438
CC min	0.428	0.521	0.639	0.74	0.818	0.928	1.04	1.22	1.428
kmax	0.26	0.322	0.347	0.403	0.46	0.515	0.572	0.61	0.71
kmin	0.25	0.312	0.337	0.393	0.45	0.505	0.562	0.6	0.7
h max	0.055	0.071	0.079	0.092	0.112	0.122	0.133	0.165	0.19
h min	0.035	0.051	0.059	0.072	0.092	0.102	0.113	0.145	0.17
bmin	0.55	0.638	0.708	0.803	0.878	0.97	1.04	1.201	1.367
d3 maximum	0.19	0.225	0.27	0.33	0.39	0.45	0.51	0.58	0.66
j3 minutes	0.15	0.185	0.23	0.29	0.35	0.41	0.47	0.54	0.62
w min	0.135	0.162	0.197	0.228	0.254	0.289	0.327	0.38	0.438
DS max	0.2495	0.312	0.3745	0.473	0.4995	0.5615	0.624	0.749	0.874
js min	0.2485	0.311	0.3735	0.436	0.4985	0.5605	0.623	0.748	0.873
d1 maximum	0.381	0.456	0.531	0.679	0.753	0.828	0.901	1.124	1.27
j1 min	0.373	0.447	0.522	0.668	0.742	0.817	0.89	1.112	1.258
d2 maximum	0.324	0.389	0.455	0.585	0.651	0.717	0.782	0.978	1.107
j2 min	0.318	0.383	0.448	0.578	0.644	0.711	0.774	0.97	1.099
n max	0.037	0.043	0.05	0.061	0.068	0.073	0.079	0.097	0.108
n minute	0.031	0.037	0.043	0.054	0.06	0.065	0.071	0.088	0.099
max	0.041	0.041	0.057	0.057	0.057	0.057	0.073	0.073	0.073
r min	0.031	0.031	0.047	0.047	0.047	0.047	0.063	0.063	0.063
