Écrou couronne double fonction avec fente

L'écrou couronne à double fonction avec fente est un composant dans lequel Xiaoguo®, en tant que fournisseur, peut rapidement prototyper des conceptions personnalisées, accélérant ainsi considérablement les cycles de développement des clients. Il est généralement fabriqué en acier trempé pour garantir sa résistance aux contraintes de traction et de cisaillement élevées.

Modèle:GB/T 9457-1988

envoyer une demande

Description du produit

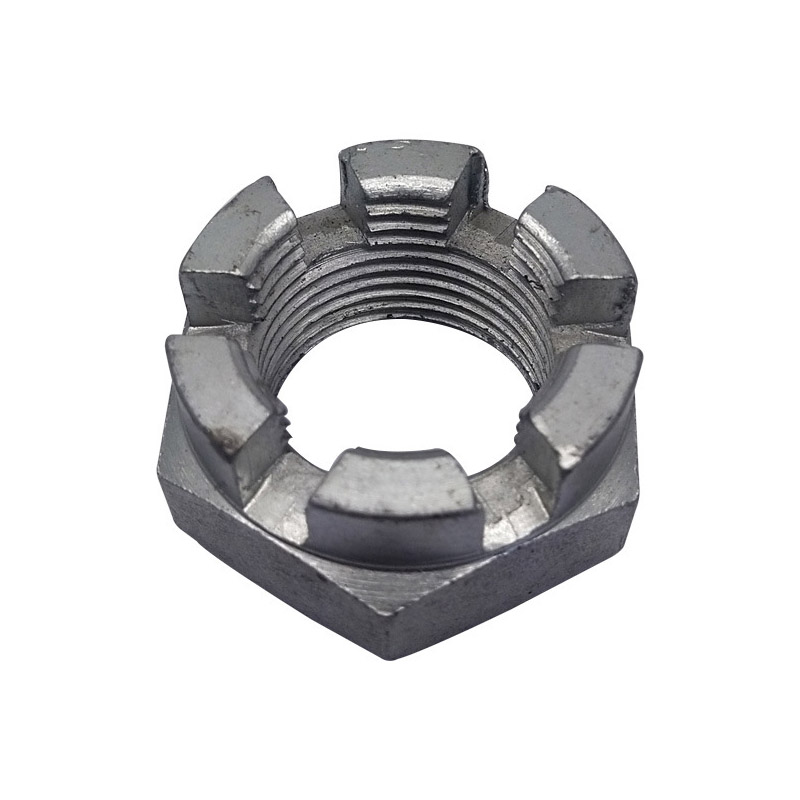

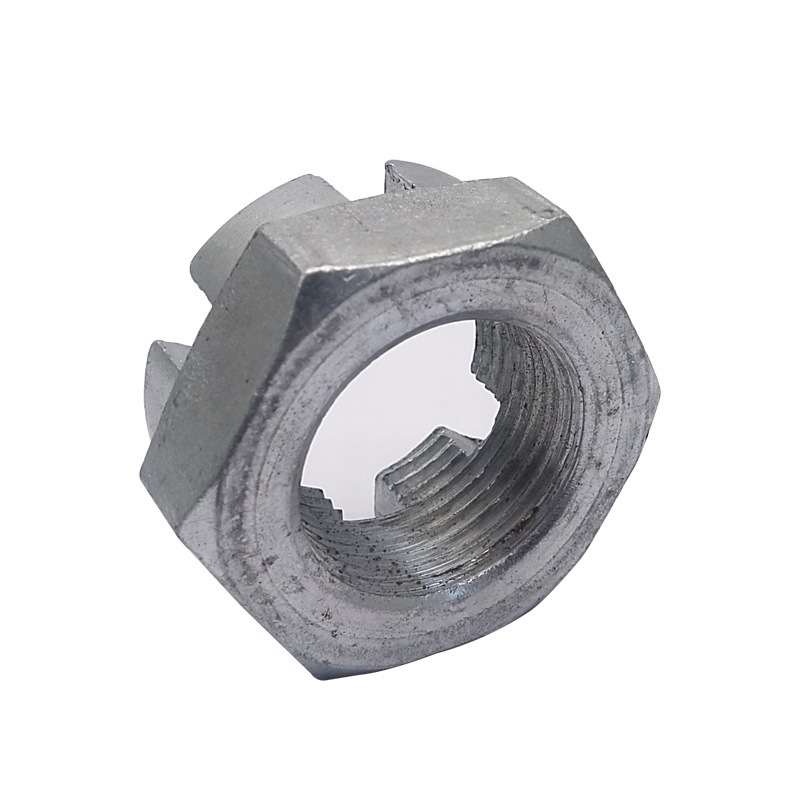

Ce type d'écrou couronne à double fonction avec fente semble très unique. Son fond est hexagonal - il peut donc être actionné avec une clé ordinaire - et son sommet est en forme de dôme.

La partie en forme de dôme comporte plusieurs fentes (généralement six), uniformément réparties et s'étendant directement le long de l'axe de l'écrou. Ces fentes sont usinées avec précision et peuvent parfaitement correspondre aux broches ouvertes standard. La conception de cet écrou à tête ronde fendue est à la fois pratique et axée sur la sécurité : une fois que vous serrez l'écrou, il peut être fixé en place, évitant ainsi qu'il ne tombe du boulon en raison des vibrations ou d'autres forces.

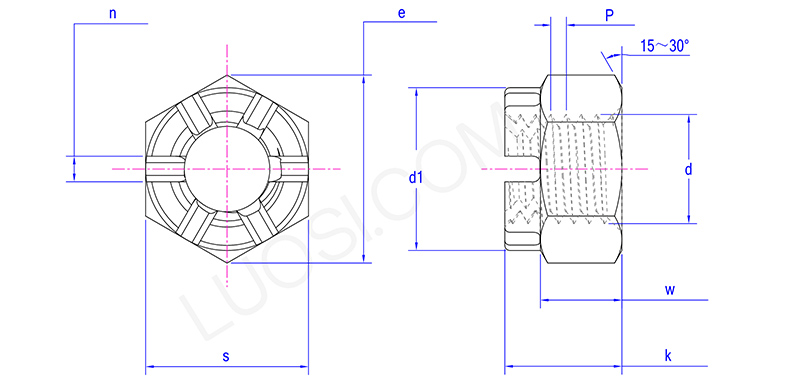

Paramètres du produit

Lun	M18	M20	M22	M24	M27	M30	M33	M36
P	1.5	1,5\|2	1.5	2	2	2	2	3
d1 maximum	25	28	30	34	38	42	46	50
j1 min	24.16	27.16	29.16	33	37	41	45	49
e min	29.56	32.95	37.29	39.55	45.2	50.85	55.37	60.79
kmax	21.8	24	27.4	29.5	31.8	34.6	37.7	40
kmin	20.96	23.16	26.56	28.66	30.8	33.6	36.7	39
n max	5.7	5.7	6.7	6.7	6.7	8.5	8.5	8.5
n minute	4.5	4.5	5.5	5.5	5.5	7	7	7
c'est maximum	27	30	34	36	41	46	50	55
s min	26.16	29.16	33	35	40	45	49	53.8
w max	15.8	18	19.4	21.5	23.8	25.6	28.7	31
w min	15.1	17.3	18.56	20.66	22.96	24.76	27.86	30

Performances à coût élevé

Cet écrou couronne à double fonction avec fente offre un excellent rapport qualité-prix car il combine les fonctions d'un écrou ordinaire avec un dispositif de verrouillage indépendant - le tout en un et à un coût relativement faible.

Cette conception intégrée simplifie grandement la gestion des stocks et réduit le nombre de composants requis pour l'assemblage. Bien qu'il forme une connexion de verrouillage mécanique très fiable, cet écrou à tête ronde fendue reste à un prix compétitif. Surtout si l’on considère les coûts de sécurité et de maintenance que cela peut vous aider à éviter, c’est encore plus vrai. Il est peu coûteux et performant, ce qui en fait un choix judicieux et économique pour de nombreuses industries.

FAQ

Q : Vos écrous à couronne avec fentes sont-ils conformes aux normes internationales ?

R : Oui, nos écrous couronne à double fonction avec fente sont conçus pour respecter les principales normes internationales, telles que DIN 935 et ISO 4161. Cela signifie qu'ils auront une qualité constante, les bonnes tailles et fonctionneront de manière fiable à chaque fois.

Si vous nous indiquez de quelle norme vous avez besoin, nous nous assurons que l'écrou à couronne fendue répond exactement à ces spécifications. De cette façon, il s’intègre parfaitement dans votre chaîne d’approvisionnement mondiale sans aucun problème.
