Écrou à fente en T facile à installer

Le respect des normes internationales telles que ISO et DIN est une priorité pour les fabricants impliqués dans chaque produit exporté par Xiaoguo®. Pour être installé, un écrou à fente en T facile à installer est simplement glissé dans le canal ouvert du profilé, puis tourné à 90 degrés pour le verrouiller en position.

Modèle:JIS B1167-1987

envoyer une demande

Description du produit

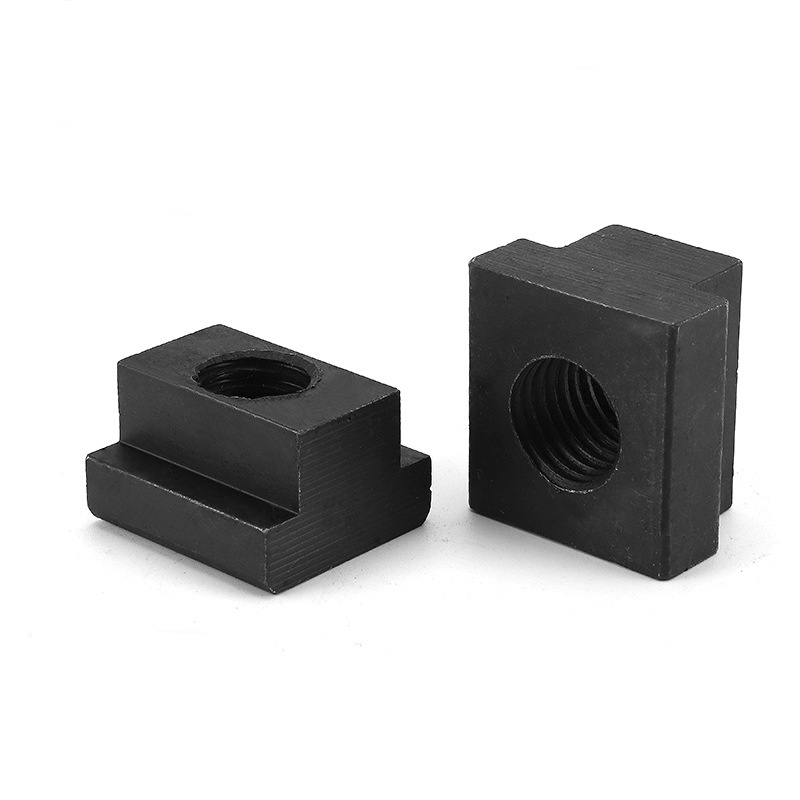

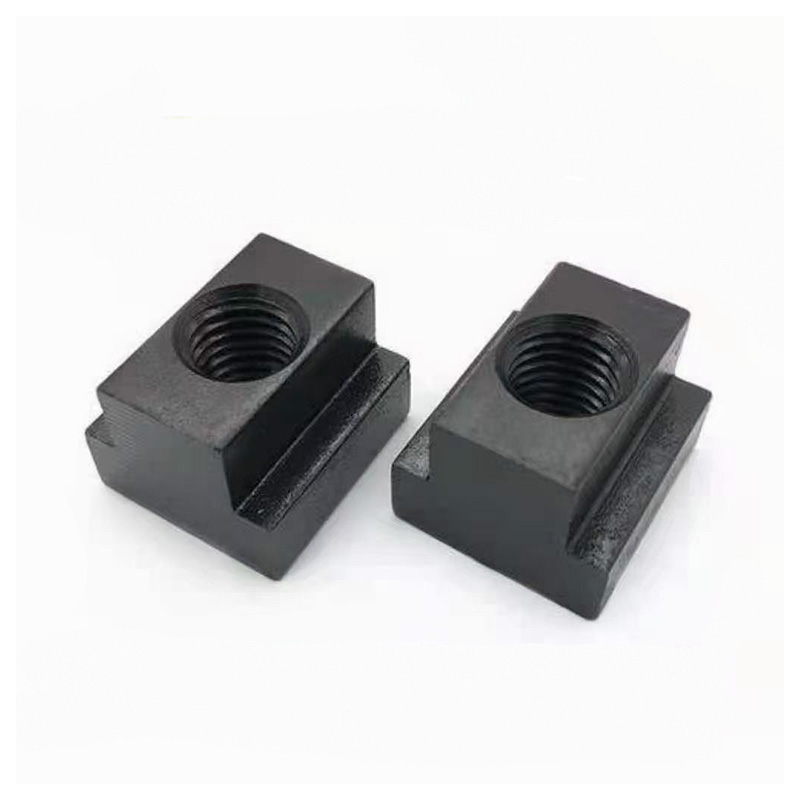

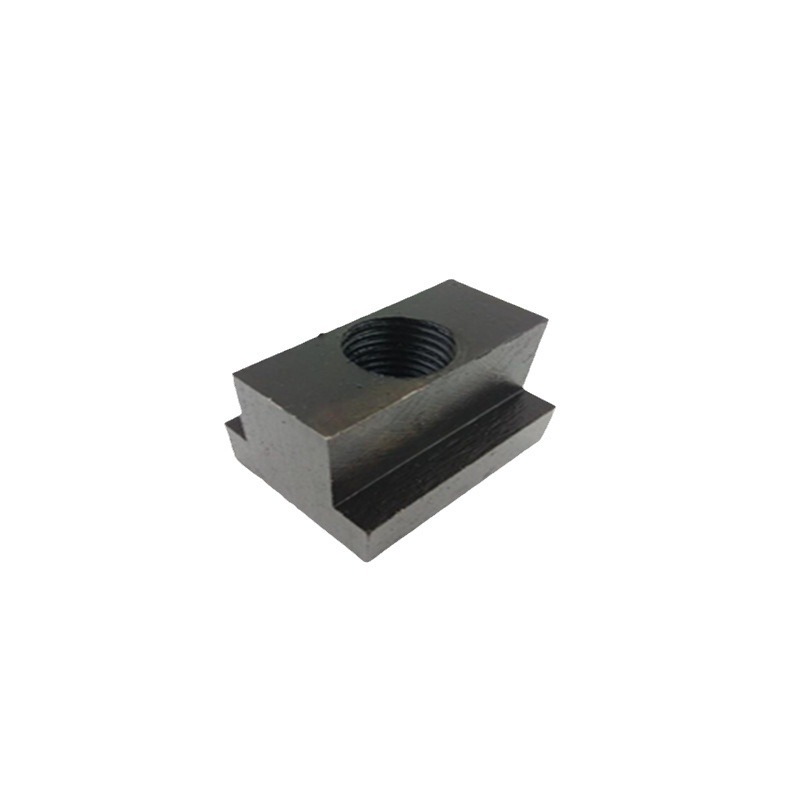

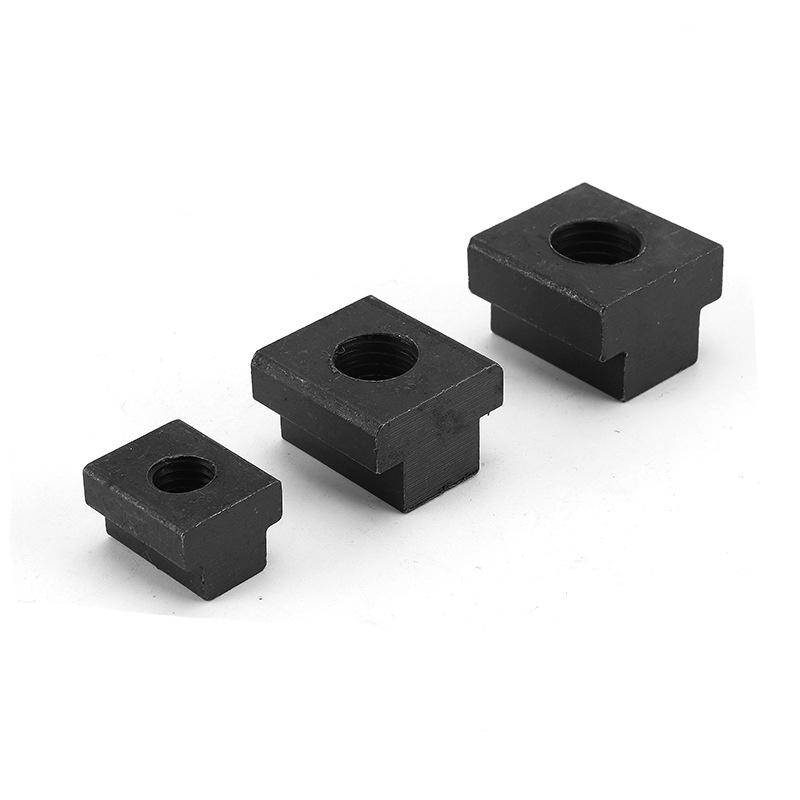

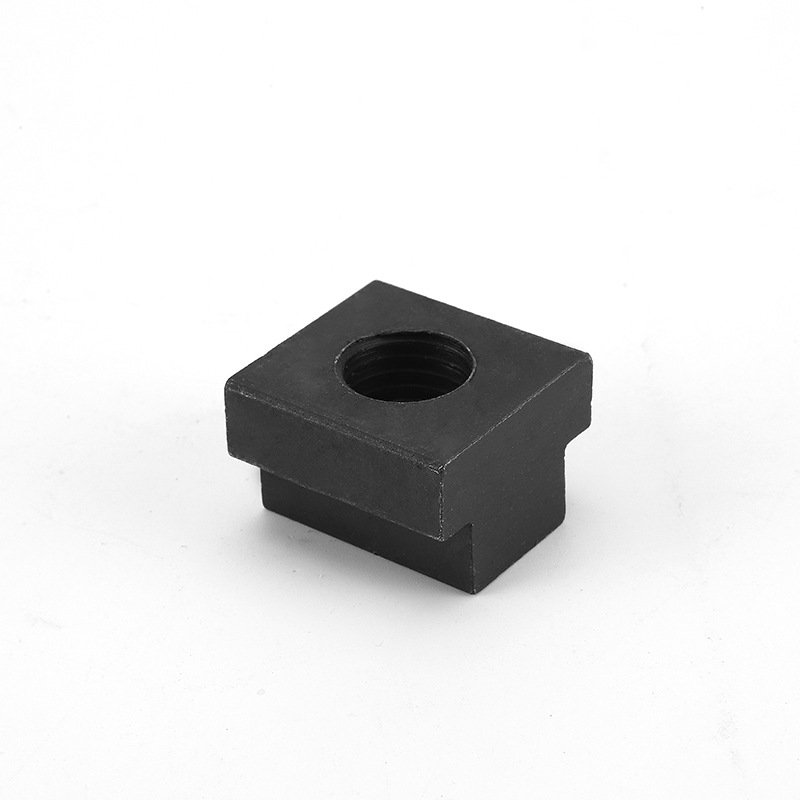

L'écrou à fente en T standard facile à installer a un corps simple et discret, rectangulaire ou en forme de cube, qui s'insère directement dans la fente d'une pièce d'extrusion. Il comporte généralement un trou fileté au milieu où vous pouvez insérer un boulon.

De nombreux écrous sont équipés d'une structure auxiliaire, telle qu'une combinaison de ressort et de bille intégrés, ou d'un motif avec une texture rugueuse sur le fond. Parmi eux, la texture rugueuse du fond est particulièrement importante : elle peut mordre fermement la face intérieure du rail en aluminium, empêchant ainsi l'écrou de tourner ou de glisser pendant le processus de serrage.

De cette façon, tout reste en place sans bouger et vous pouvez tout configurer en utilisant uniquement des outils manuels de base. Alors vraiment, c'est simple : l'écrou s'insère parfaitement, reste en place pendant que vous travaillez et verrouille les choses solidement sans aucun problème.

Avantages du produit

La caractéristique la plus importante de l’écrou à fente en T facile à installer est sa facilité d’installation. Ils sont le plus souvent disponibles en argent naturel (zingué) ou en oxyde noir. Les deux offrent une excellente résistance à la rouille, prolongeant ainsi la durée de vie de l'écrou. En plus de ces deux finitions courantes, vous pouvez également choisir parmi d’autres couleurs standard comme le noir et l’or en fonction de l’apparence souhaitée. Des couleurs personnalisées sont également disponibles pour des besoins spéciaux.

Ces différentes couleurs proviennent généralement de différentes méthodes de placage, comme le nickelage ou le chromate. Avoir des options comme celle-ci est utile de deux manières : premièrement, vous pouvez distinguer les différentes tailles ou types de fil simplement en regardant la couleur. De plus, vous pouvez choisir une couleur qui correspond à votre projet. De cette façon, les noix se mélangent sans affecter son fonctionnement.

Ces couleurs ne servent pas seulement à lui donner une belle apparence : elles aident la pièce à s'intégrer parfaitement visuellement, et elle reste très facile à utiliser. Ne vous inquiétez pas non plus : il est toujours aussi résistant et ne rouillera pas.

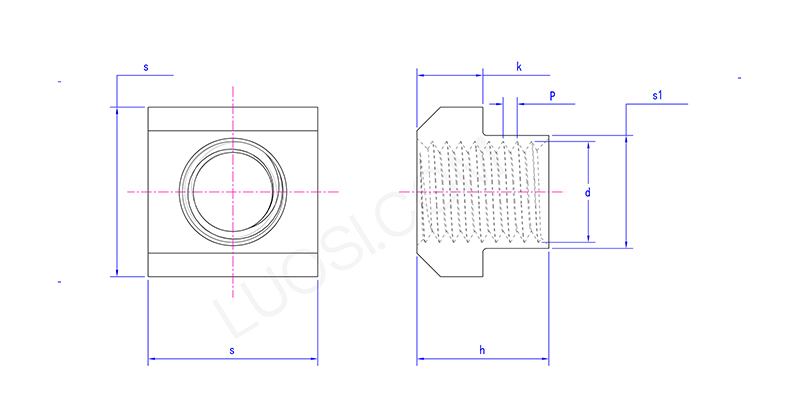

Lun	M4	M5	M6	M8	M10	M12	M16	M20	M24	M30	M36
P	0.7	0.8	1	1.25	1.5	1.75	2	2.5	3	3.5	4
s1 maximum	4.7	5.7	7.7	9.7	11.7	13.7	17.7	21.7	27.7	35.6	41.6
s1 min	4.5	5.5	7.5	9.5	11.4	13.4	17.4	21.4	27.4	35.3	41.3
c'est maximum	9.29	10.29	13.35	15.35	18.35	22.42	28.42	34.5	43.5	53.6	64.6
s min	8.71	9.71	12.65	14.65	17.65	21.58	27.58	33.5	42.5	52.4	63.4
kmax	2.7	4.24	6.29	6.29	7.29	8.29	10.29	14.35	18.35	23.42	28.42
kmin	2.3	3.76	5.71	5.71	6.71	7.71	9.71	13.65	17.65	22.58	27.58
h max	6.79	8.29	10.29	12.35	14.35	16.35	20.42	28.42	36.5	44.5	52.6
h min	6.21	7.71	9.71	11.65	13.65	15.65	19.58	27.58	35.5	43.5	51.4

Étapes d'installation

L'installation de l'écrou à fente en T facile à installer est très simple : il suffit de le glisser latéralement dans l'ouverture de la fente du profilé, puis de le tourner à 90 degrés. C'est tout : il se verrouillera directement dans le canal, prêt à être ajouté au boulon. Cette conception est vraiment facile à travailler.
