Goupilles fendues essentielles

Les goupilles fendues essentielles, une fois pliées et ouvertes, fournissent un verrouillage mécanique positif et très fiable qui empêche les composants de glisser ou de se desserrer. En tant que fournisseur dédié, Xiaoguo® propose une personnalisation étendue, adaptant les dimensions, les matériaux et les finitions des fixations aux plans précis du projet.

Modèle:GB/T 91-2000

envoyer une demande

Description du produit

Les broches fendues essentielles sont principalement décrites par leur taille, comme le diamètre du fil avant qu'il ne soit fendu (des choses comme 1/16 de pouce, 1/8 de pouce, 3/32 de pouce, 5 mm, 6 mm) et leur longueur (mesurée du dessous de la tête jusqu'à l'extrémité des jambes avant de se plier). Il existe des rapports standard entre la longueur et le diamètre. Le trou dans lequel ils entrent doit être un peu plus grand que le diamètre de la goupille. Les détails importants incluent le type de matériau, la force de cisaillement qu'ils peuvent supporter et parfois l'angle de fente ou la manière spécifique dont les jambes doivent se plier. Connaître ces mesures est essentiel pour choisir la bonne goupille fendue pour un trou et une charge particuliers.

Détails du produit

Les goupilles fendues essentielles en acier au carbone reçoivent souvent un zingage comme finition de surface. Cela ajoute une couche qui s'use en premier, ce qui les aide à mieux résister à la rouille que l'acier ordinaire. Cela fonctionne pour les endroits qui ne sont pas trop mauvais pour la rouille, comme les machines intérieures ou sous les voitures. Le zingage peut être transparent (argenté) ou chromaté jaune (or brillant/jaune), ce qui résiste un peu mieux à la rouille et a un aspect différent. C’est un moyen peu coûteux de faire durer les broches Essential Split classiques plus longtemps et d’avoir une apparence un peu meilleure.

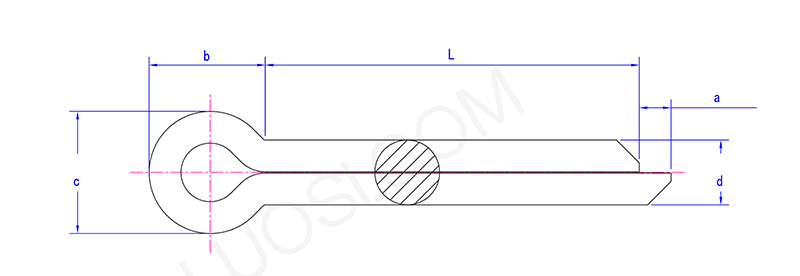

Lun	Φ2	Φ2,5	Φ3.2	Φ4	Φ5	Φ6.3	Φ8	Φ10	Φ13	Φ16	Φ20
j max	1.8	2.3	2.9	3.7	4.6	5.9	7.5	9.5	12.4	15.4	19.3
j min	1.7	2.1	2.7	3.5	4.4	5.7	7.3	9.3	12.1	15.1	19
un maximum	2.5	2.5	3.2	4	4	4	4	6.3	6.3	6.3	6.3
une minute	1.25	1.25	1.6	2	2	2	2	3.15	3.15	3.15	3.15
cmax	3.6	4.6	5.8	7.4	9.2	11.8	15	19	24.8	30.8	38.5
c min	3.2	4	5.1	6.5	8	10.3	13.1	16.6	21.7	27	33.8

FAQ

Q : Pouvez-vous fournir des broches fendues essentielles de taille personnalisée ou non standard ?

R : Oui, nous pouvons fabriquer des broches fendues essentielles qui ne sont pas dans les tailles standard. Si vous avez besoin d’un diamètre, d’une longueur, d’une taille de fil ou d’un matériau spécifique, nous pouvons fabriquer sur commande – envoyez-nous simplement un dessin technique ou un échantillon. Cependant, vous devez commander un nombre minimum de broches Essential Split personnalisées. Envoyez-nous vos coordonnées exactes et nous vous ferons un devis.
