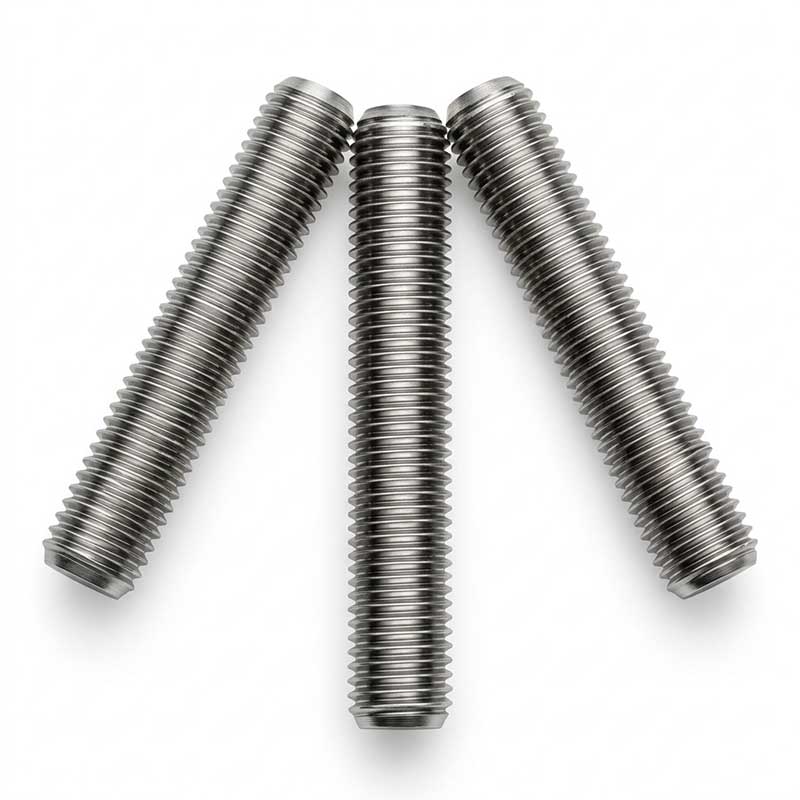

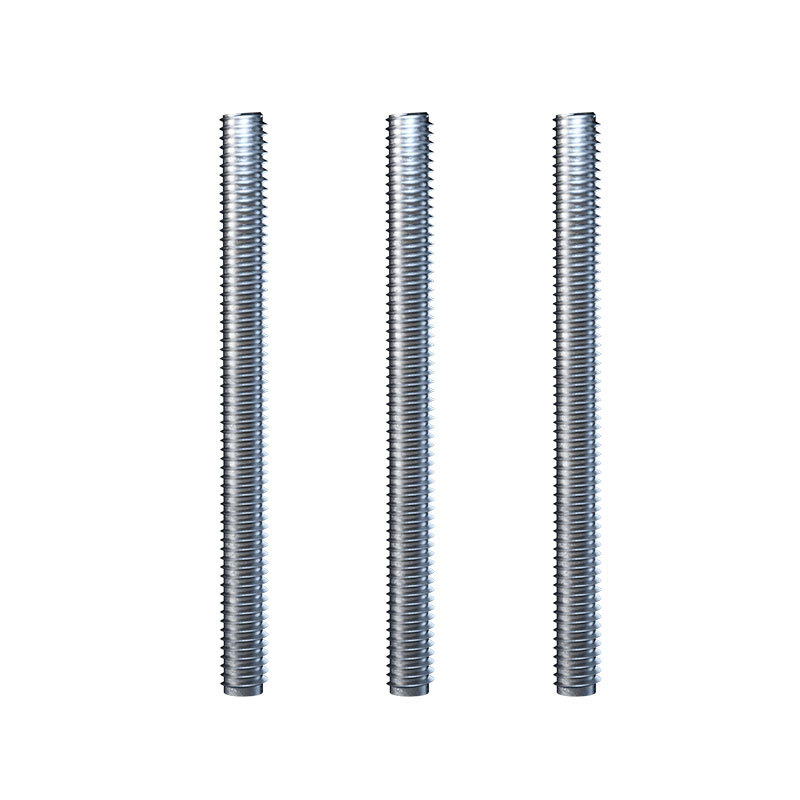

Goujons entièrement filetés

Spécifications standards

Nous présenterons pour vous les spécifications standard des goujons entièrement filetés sous ces trois aspects.

（1）Normes dimensionnelles

Métrique : DIN 975, DIN 976, ISO 898-1

Impérial (unifié) : ANSI/ASME B18.31.1, série de filetage UNC/UNF

Tolérance du filetage : métrique : classe 6g

Impérial : Classe 2A

(2) Qualités de matériaux et de résistance

Acier au carbone

Grade 4.8 / 5.6 – service léger, assemblage général

Grade 8,8 – le plus courant pour les machines et les travaux de structure

Grade 10.9/12.9 – haute résistance, charges lourdes

Acier allié (haute température/pression)

ASTM A193 B7 – norme pour les brides et la tuyauterie haute température et haute pression

ASTM A193 B16 – pour un service à des températures encore plus élevées

Acier inoxydable

304 (A2) – bonne résistance générale à la corrosion

316 (A4) – meilleur pour les environnements marins, chimiques et côtiers

Conforme généralement aux classes de propriétés ISO 3506‑1 A2‑70, A4‑70 ou A4‑80

（3）Finitions de surface (par standard)

Zingage – protection de base, courante pour une utilisation en intérieur

Galvanisation à chaud – revêtement plus épais pour les environnements extérieurs et corrosifs

Oxyde noir – protection contre la lumière, finition non réfléchissante

Acier inoxydable – aucun revêtement requis ; passivé selon ASTM A967

Caractéristiques structurelles

La structure des goujons entièrement filetés est la caractéristique la plus distinctive. Si vous êtes intéressé, veuillez nous contacter.

（1）Structure continue à fil complet

Filetage intégral : Toute la longueur d'une extrémité à l'autre est filetée, sans aucune partie lisse.

N'importe quelle coupe : vous pouvez couper aussi longtemps que vous le souhaitez, et après la coupe, vous pouvez également serrer les écrous.

Application de force continue : les fils sont uniformément répartis et la force est appliquée uniformément.

（2）Méthode de traitement du fil (roulage)

Procédé de laminage : Le fil n'est pas coupé mais est formé par pressage avec un plateau à rouler ou une rouleuse.

Filet métallique continu : Le roulage ne coupe pas les fibres du matériau, et la racine du fil est plus compacte. La résistance à la fatigue et à la traction sont supérieures à celles des pièces filetées réalisées par tournage.

Surface lisse : il n'y a pas de bavures ou de rayures lors de la coupe. L'écrou peut être vissé en douceur et ne se coince pas facilement.

(3) Pas de conception de tête

Symétrique aux deux extrémités : Pas de têtes hexagonales ou carrées, les deux extrémités sont filetées.

L'installation est flexible : il peut être inséré des deux côtés, ce qui le rend adapté aux situations où l'espace est limité et où l'opération ne peut être effectuée que d'un seul côté.

Notes d'installation

Que vous ayez acheté ou non des goujons entièrement filetés, assurez-vous de lire le contenu suivant car il vous sera d'une grande aide.

(1) Correspondance du filetage : essayez de serrer l'écrou correspondant pour confirmer que les spécifications du filetage (métrique/anglais, filetage grossier/filetage plus fin) sont cohérentes.

(2) Traitement final : si les goujons sont coupés sur place, vérifiez si la surface coupée est lisse et recherchez d'éventuelles bavures ou déformations. La surface coupée doit être lissée avec une lime ou un outil de chanfreinage.

(3) Nettoyage : s'il y a de l'huile, de la rouille ou des débris sur les surfaces des goujons et des écrous, nettoyez-les d'abord soigneusement.

(4) Serrage symétrique des deux extrémités : s'il s'agit d'un verrouillage à double écrou, essayez de les serrer alternativement.

(5) Utilisation d'une clé dynamométrique : il sera beaucoup plus pratique d'utiliser l'outil.

(6) Évitez le grippage des fils : il est recommandé d'appliquer une petite quantité d'agent antigrippant sur les fils.

(7) Installez des dispositifs anti-desserrage : utilisez des rondelles élastiques, des écrous doubles (serrage), des écrous anti-desserrage en nylon ou appliquez du produit d'étanchéité pour filetage.

(8) Goupilles à ressort/écrous à fente : pour les pièces critiques (telles que la suspension, les composants rotatifs), elles sont utilisées conjointement avec des écrous à fente et des goupilles à ressort.

(9) Resserrage régulier : vérifiez le couple une fois quelques jours après l'installation ou au début du fonctionnement de l'équipement pour éviter un desserrage initial.
