Boulon de machine à tête carrée de catégorie A

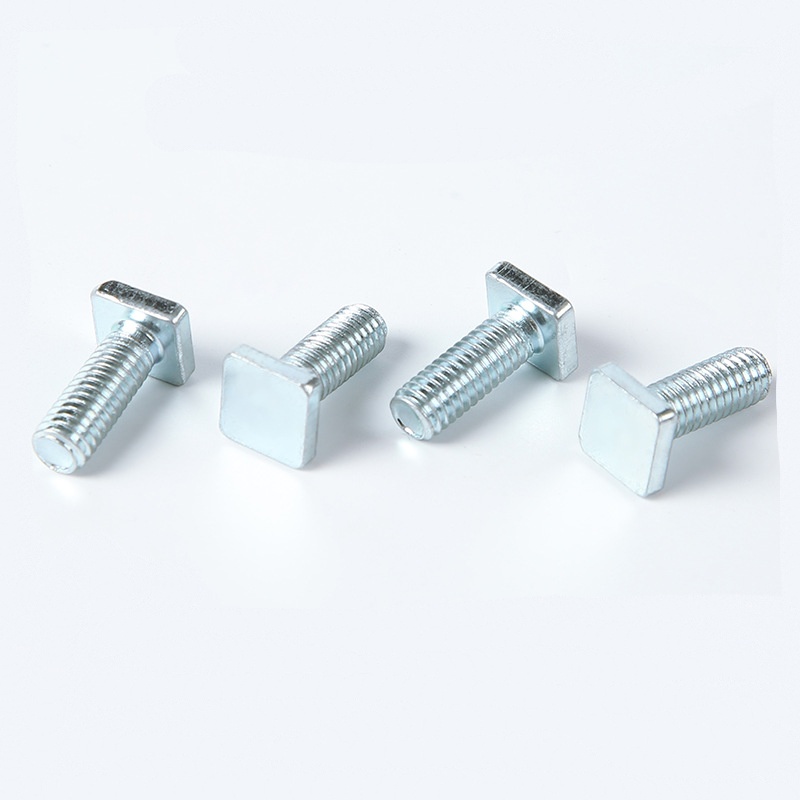

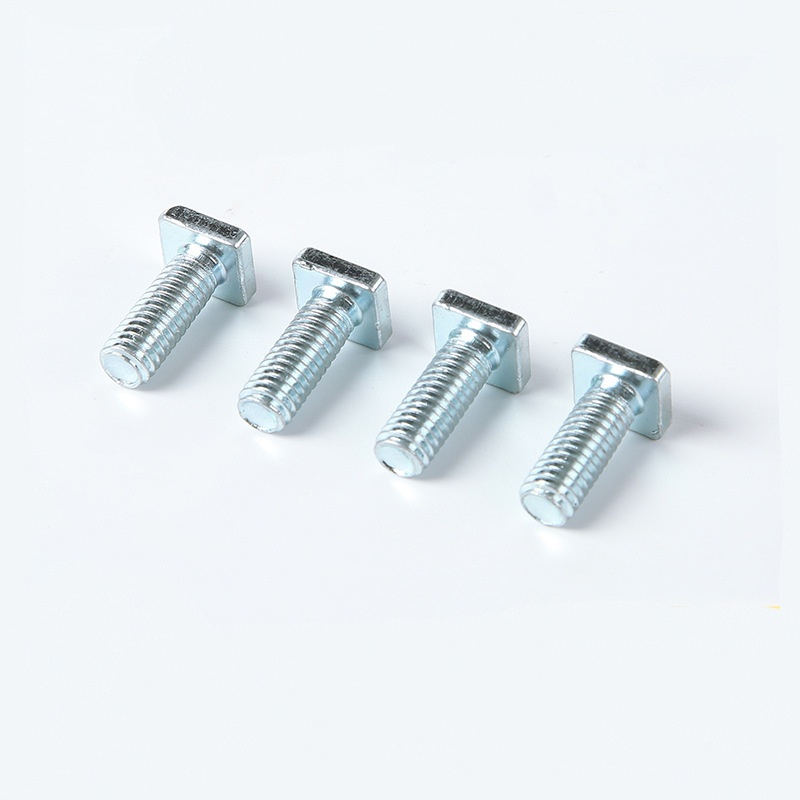

Le boulon machine à tête carrée Xiaoguo® Grade A en stock présente une conception carrée avec une tête carrée. Ils peuvent réaliser un verrouillage mécanique anti-torsion, ce qui peut améliorer les niveaux de sécurité dans des environnements de travail spécifiques.

envoyer une demande

Description du produit

Le boulon machine à tête carrée de catégorie A est un type de fixation à tête carrée. Il se compose d'une tête carrée et d'une section de tige filetée. Il est généralement utilisé avec des écrous carrés ou hexagonaux, ou peut être directement vissé dans des trous filetés. Les boulons à tête carrée étaient les fixations les plus courantes du 19e siècle au début du 20e siècle. Ils ont été largement utilisés dans la construction d’infrastructures telles que des ponts et des voies ferrées en raison de leur facilité de forgeage et de leurs excellentes performances anti-torsion. De nos jours, grâce à ses avantages de conception uniques, il joue toujours un rôle dans la machinerie lourde, les voies ferrées, la maintenance des équipements et la restauration de bâtiments anciens.

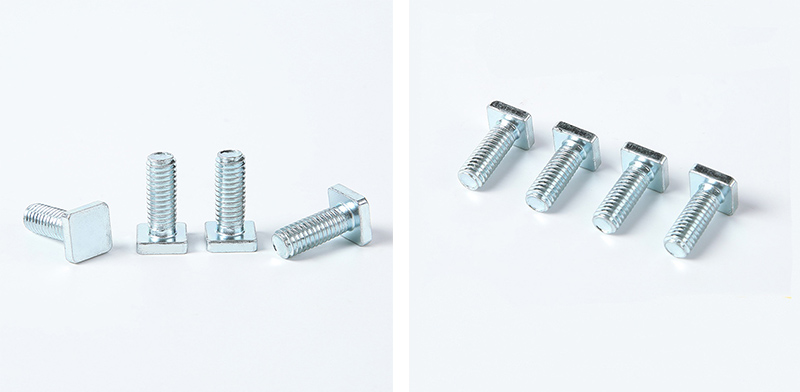

Grade A Square Head Machine Bolt

Caractéristiques structurelles

Résumé des caractéristiques structurelles du boulon machine à tête carrée de catégorie A : corrélation entre les caractéristiques géométriques et la conception fonctionnelle.

Composants structurels Principales caractéristiques Fonctions de base

Tête Forme carrée, larges côtés opposés, grande hauteur. Fournit une transmission de couple élevée, une fonction antidérapante, conviviale pour l'assemblage aveugle et pratique pour l'impression de marques.

Col Col plat (anti-rotation), bride (roulement), axe court (guidage) Anti-rotation mécanique, protection de la surface de la pièce, guidage par trou borgne

Section d'arbre Partiellement filetée (section d'arbre lisse) Résiste aux charges de cisaillement, permet un positionnement précis et évite la concentration de contraintes dans les filetages

Partie filetée Dents majoritairement grossières, tolérance 6g. Connexion à haute résistance, coopérant de manière fiable avec l'écrou.

Type d'extrémité Extrémité plate/Extrémité chanfreinée/Extrémité cylindrique Convient à différentes conditions d'installation

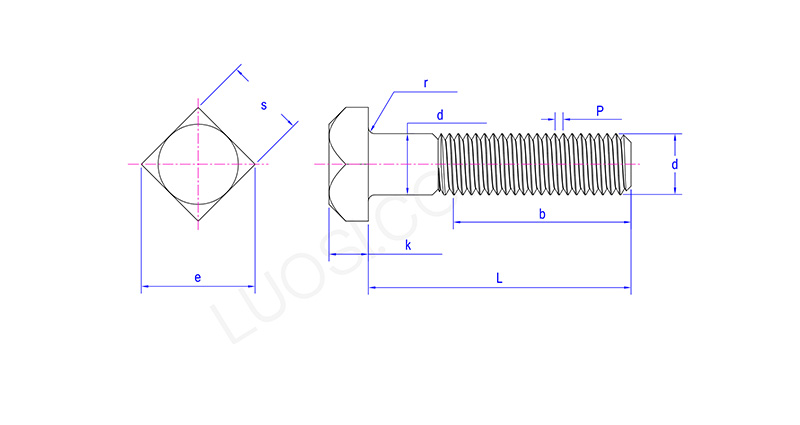

Grade A Square Head Machine Bolt

Lun	3/8	7/16	1/2	5/8	3/4	7/8	1	1-1/8	1-1/4	1-3/8	1-1/2
P	16\|24\|32	14\|20\|28	13\|20\|28	11\|18\|24	10\|16\|20	9\|1420	8\|1220	7\|12\|18	7\|12\|18	6\|12\|18	6\|12\|18
DS max	0.388	0.452	0.515	0.642	0.768	0.895	1.022	1.149	1.277	1.404	1.531
c'est maximum	0.562	0.625	0.75	0.938	1.125	1.312	1.5	1.688	1875	2.062	2.25
s min	0.544	0.603	0.725	0.906	1.088	1.269	1.45	1.631	1.812	1.994	2.175
e max	0.795	0.884	1.061	1.326	1.591	1.856	2.121	2.386	2.652	2.917	3.182
e min	0.747	0.828	0.995	1.244	1.494	1.742	1.991	2.239	2.489	2.738	2.986
kmax	0.268	0.316	0.348	0.444	0.524	0.62	0.684	0.78	0.876	0.94	1.036
kmin	0.232	0.278	0.308	0.4	0.476	0.568	0.628	0.72	0.812	0.872	0.964
max	0.03	0.03	0.03	0.06	0.06	0.06	0.09	0.09	0.09	0.09	0.09
r min	0.01	0.01	0.01	0.02	0.02	0.02	0.03	0.03	0.03	0.03	0.03

Préparations avant utilisation

Avant d'envisager d'utiliser le boulon machine à tête carrée de catégorie A, nous vous recommandons de vérifier ces éléments.

(1) Confirmer la correspondance des spécifications des boulons

Spécification du filetage : assurez-vous que le diamètre du filetage et le pas du boulon à tête carrée sont exactement les mêmes que ceux de l'écrou ou du trou fileté correspondant.

Sélection de la longueur : la longueur du boulon doit être telle qu'une fois l'écrou serré, 2 à 3 filetages complets soient exposés à l'extrémité du boulon.

Dimensions côté tête : assurez-vous que la largeur de la tête carrée correspond à la taille d'ouverture de la clé utilisée.

Degré de résistance : sélectionnez le grade approprié selon vos besoins.

(2) Inspectez les positions des trous de la pièce à usiner

Trou rond ou trou carré : les boulons à tête carrée ordinaires peuvent passer à travers le trou rond. Cependant, si un anti-tournage est requis, une surface d'installation pré-percée pour le trou carré doit être réalisée sur la pièce, permettant d'insérer le col à tête carrée.

Tolérance de diamètre : le diamètre du trou rond doit être de 0,5 à 1,0 mm plus grand que le diamètre de la tige du boulon.

Arrondissement des coins du trou : Si la tête du boulon machine à tête carrée de catégorie A doit adhérer complètement à la surface de la pièce, le trou doit être arrondi ou fraisé.

（3）Nettoyage et lubrification

Retirez les taches d'huile, la limaille de fer, les anciens revêtements et autres débris des fils.

Pour les matériaux en acier inoxydable ou les environnements à haute température, il est recommandé d'appliquer un agent anti-adhérent ou de la graisse lubrifiante au bisulfure de molybdène sur les filetages.

Pour les boulons ordinaires en acier au carbone, une petite quantité d’huile peut être appliquée pour réduire le coefficient de frottement.
