Anneaux élastiques conformes aux normes de l'industrie

Les anneaux élastiques conformes aux normes de l'industrie sont des attaches conçues pour être installées dans une rainure afin de contenir en toute sécurité les composants sur un arbre ou dans un alésage, et Xiaoguo® maintient une chaîne d'approvisionnement robuste pour garantir des opérations et une livraison transparentes pour les fabricants.

Modèle:DIN 73130-1989

envoyer une demande

Description du produit

Les anneaux élastiques conformes aux normes de l'industrie sont beaucoup utilisés dans les transmissions automobiles, les systèmes aérospatiaux et les machines industrielles, principalement parce qu'ils sont efficaces pour maintenir les pièces en place.

Ces éléments sont importants pour maintenir les roulements, les engrenages et autres pièces sur les arbres ou à l'intérieur des boîtiers. Cette version fusionne les deux phrases et utilise des verbes tels que « simplifier » et « assurer ». Le langage est concis et fluide et convient à la plupart des documents techniques.

Afin de prolonger la durée de vie, l'acier à haute teneur en carbone et l'acier inoxydable sont deux matériaux couramment utilisés par les fabricants dans le processus de production. Les anneaux élastiques standard de l'industrie sont également assez flexibles : ils peuvent fonctionner dans des environnements où les choses évoluent rapidement ou deviennent très chaudes.

Détails du produit

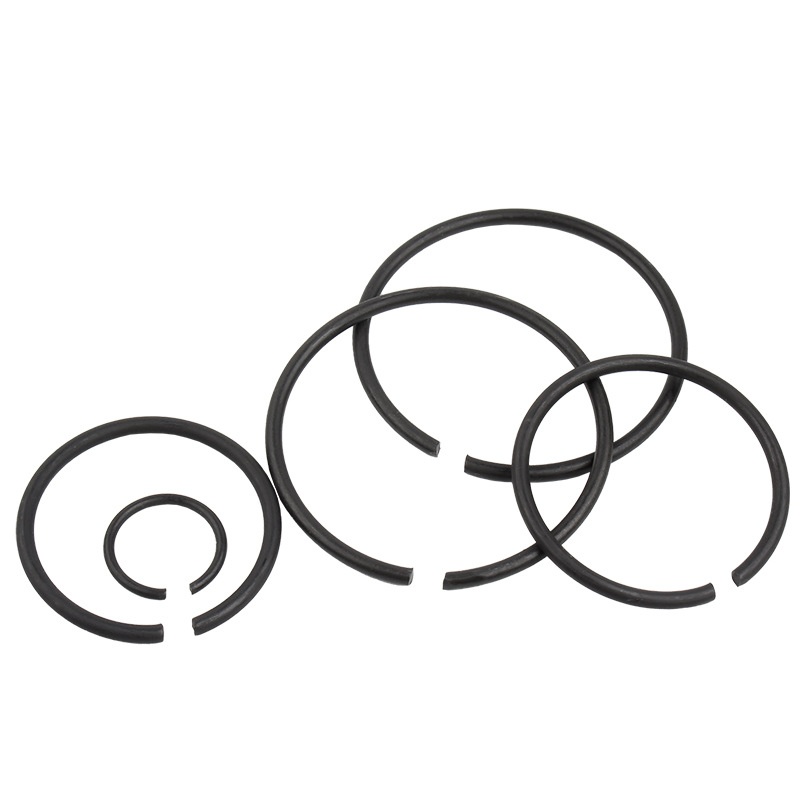

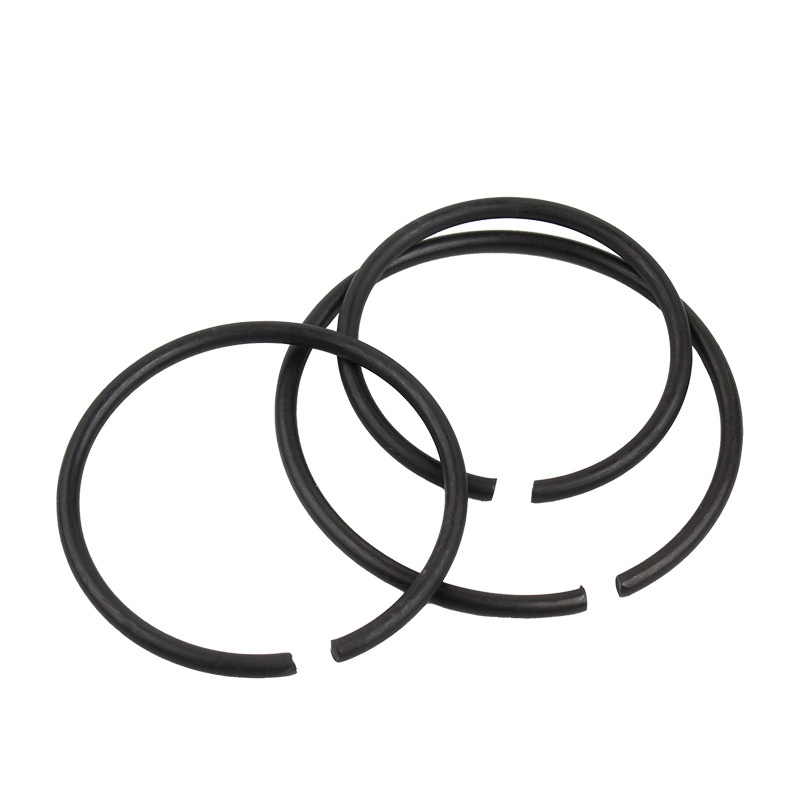

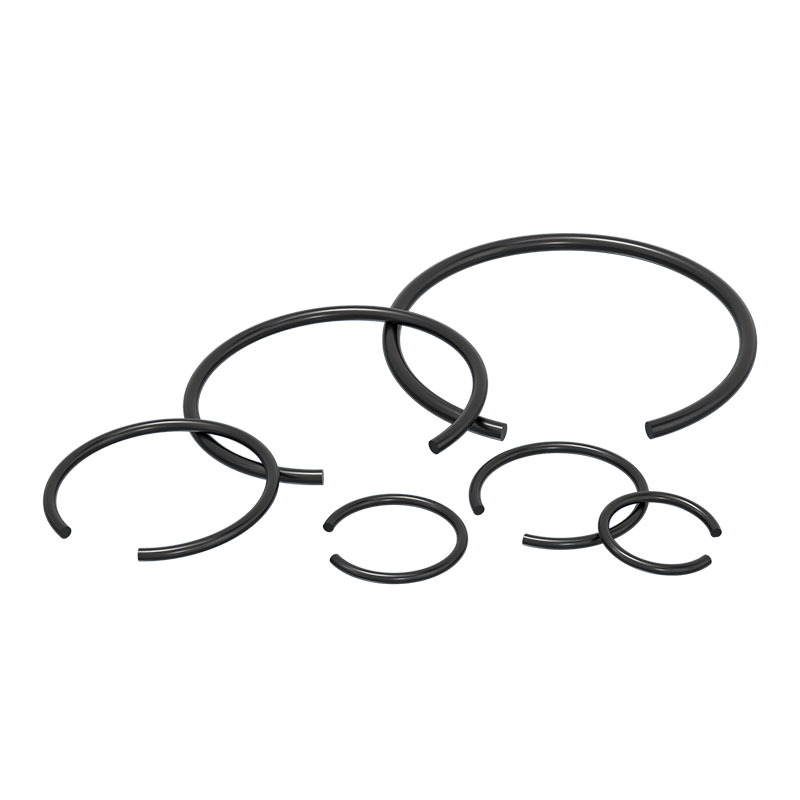

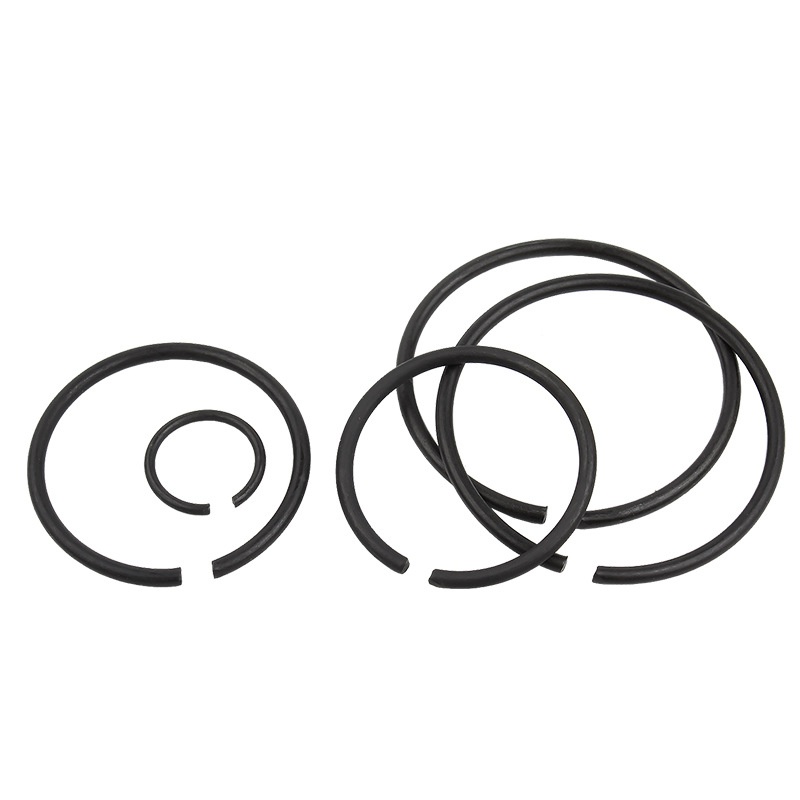

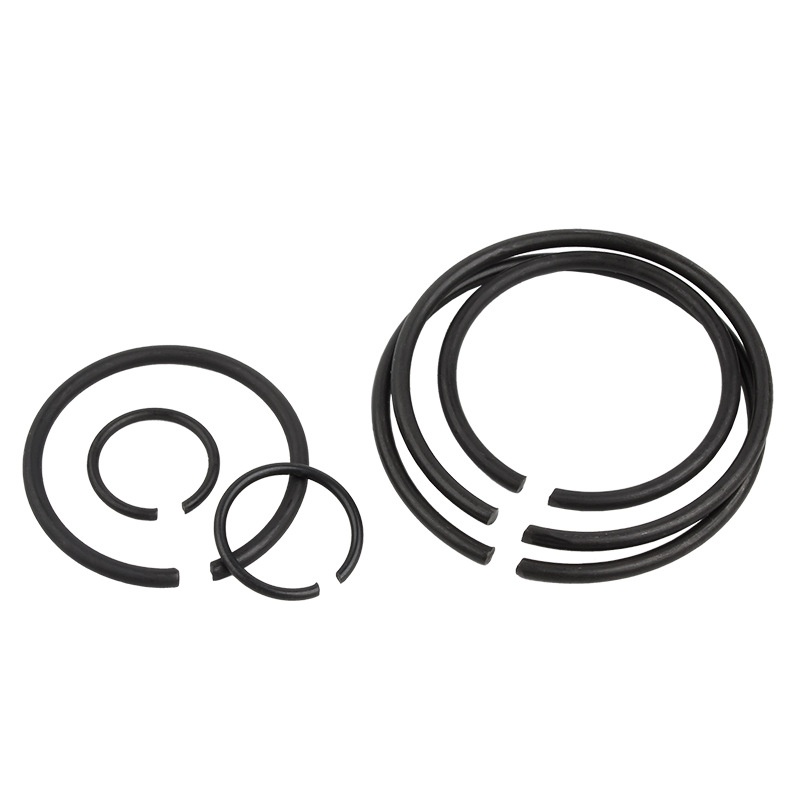

Les anneaux élastiques standard de l'industrie sont d'apparence circulaire ou semi-circulaire, avec des extrémités ouvertes. Cette caractéristique de conception améliore considérablement la commodité de port et de retrait, et peut répondre plus efficacement aux besoins de port et de retrait lors d'une utilisation quotidienne.

Afin d'obtenir un ajustement serré avec la rainure cible, leur section transversale (la forme visible après découpe) a été spécialement conçue et réalisée. Les formes courantes telles que les bords rectangulaires ou les bords arrondis peuvent améliorer efficacement l'ajustement.

Ils existent également dans toutes sortes de tailles : des plus petites pour les outils de précision et des plus grandes pour les machines lourdes.

Leur conception est simple mais fonctionne bien : ils ne prennent pas beaucoup de place, mais offrent tout de même un fort support radial (c'est-à-dire un support sortant du centre, pour empêcher les pièces de bouger).

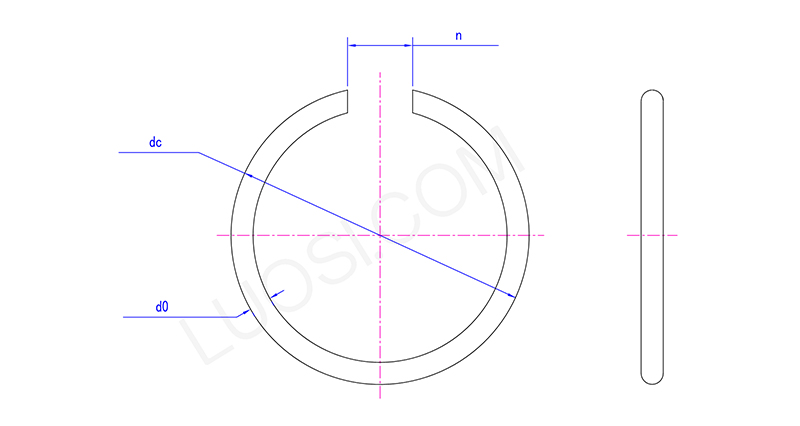

Lun	Φ15	Φ18	Φ20	Φ22	Φ24	Φ25	Φ26	Φ28	Φ30	Φ32	Φ55
d0 maximum	1.03	1.33	1.54	1.54	1.54	1.54	1.54	1.54	2.04	2.04	2.04
j0 min	0.97	1.27	1.46	1.46	1.46	1.46	1.46	1.46	1.96	1.96	1.96
CC maximum	17.6	21.5	23.7	25.8	28.2	29.2	30.4	32.4	35	37	40
CC min	17.1	20.5	22.7	24.8	27.2	28.2	29.4	31.4	34	36	39
n max	1.5	2	2	2	2	2	2	2	2	2	2
n minute	0.4	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7	0.7

Matériaux utilisés

Nos anneaux élastiques standard de l'industrie sont fabriqués à partir d'acier à ressort à haute teneur en carbone pour une résistance et une durabilité supérieures. Pour une excellente résistance à la corrosion, nous proposons des anneaux élastiques conformes aux normes de l'industrie en acier inoxydable (par exemple 302/304) et d'autres matériaux comme le bronze phosphoreux, garantissant la longévité dans les environnements difficiles.
