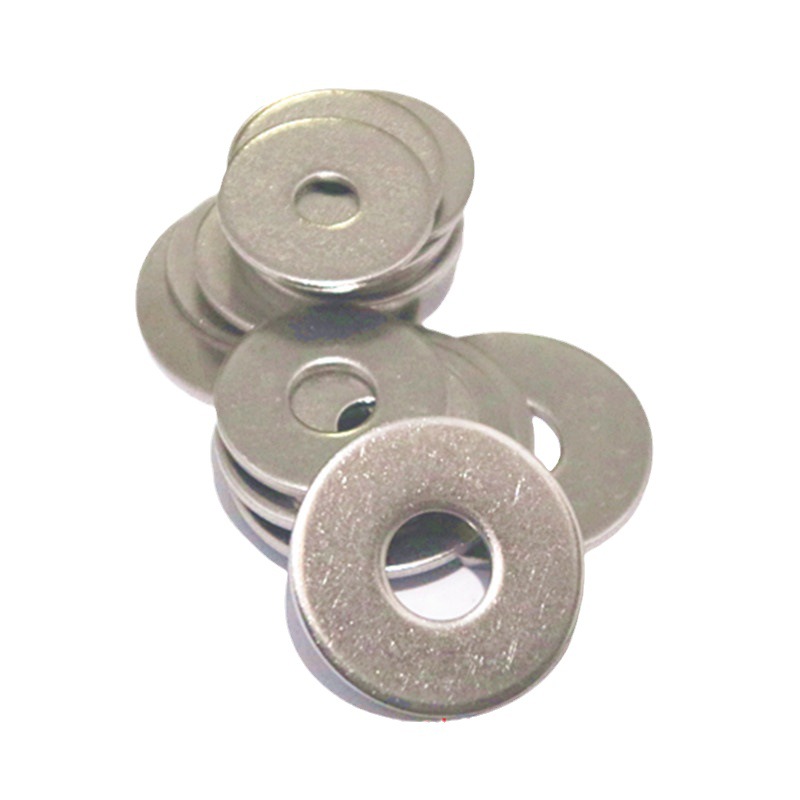

Grande rondelle plate de diamètre extérieur

La rondelle plate Xiaoguo Inventory® Large OD a une surface lisse sans bavures, s'adapte parfaitement et peut être utilisée conjointement avec des composants d'étanchéité pour améliorer les performances anti-poussière, anti-huile et imperméable.

envoyer une demande

Description du produit

La rondelle plate de grand diamètre extérieur et la rondelle plate standard présentent des différences significatives en termes d'apparence, de fonctions et de scénarios applicables.

Projet	Rondelle plate standard	Grande rondelle plate de diamètre extérieur
Diamètre intérieur	6,4 mm	6,4 mm
Diamètre extérieur	12mm	18mm
Épaisseur	1,6 mm	1,6 mm
Espace contact	1 fois	2,25 fois
Répartir la pression	Généralement adapté aux surfaces dures telles que les métaux	Excellent, peut protéger efficacement les matériaux souples
Coût des matières premières	Faible	Plus haut (plus grande superficie)
Poids unitaire	Lumière	Plus lourd (même spécification)

Comparaison des tailles (en prenant M6 comme exemple)

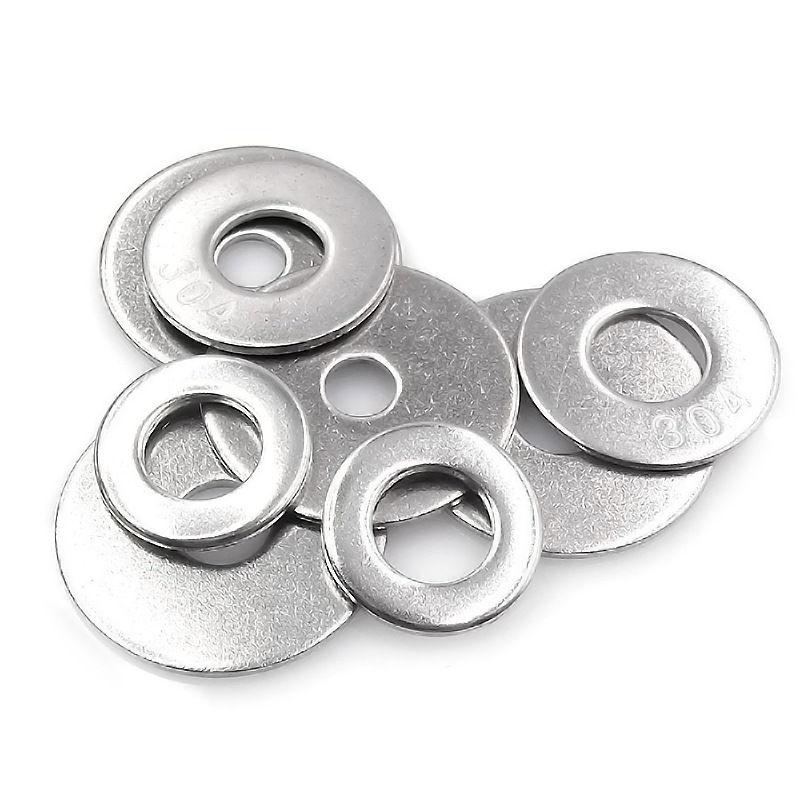

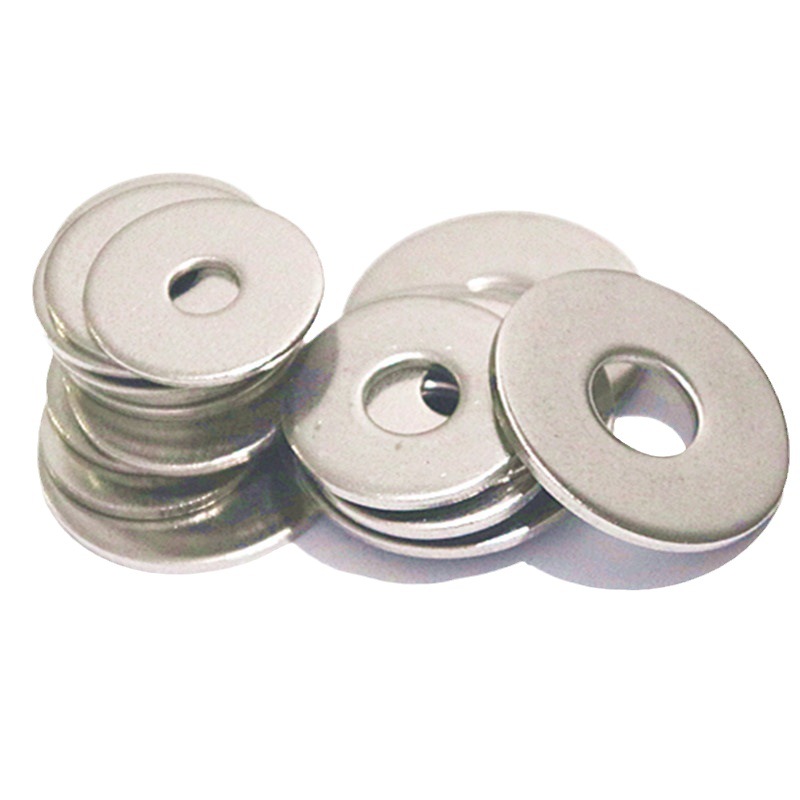

Large OD Flat Washer

Étapes d'utilisation

La méthode d'utilisation de la rondelle plate Large OD n'est pas compliquée, mais suivre la séquence de fonctionnement correcte peut garantir le meilleur effet protecteur.

(1) Assurez-vous que les spécifications correspondent

Vérifiez la taille du boulon – le trou intérieur de la grande rondelle plate de diamètre extérieur doit être juste un peu plus grand que le diamètre extérieur du boulon.

Vérifiez également que le diamètre extérieur de la rondelle est suffisamment grand pour couvrir entièrement les trous de la pièce que vous fixez. Si le trou est une longue fente ou s'il est usé, le bord extérieur de la rondelle doit chevaucher le trou d'au moins 5 mm.

Pensez au matériel et à sa destination. Pour les endroits extérieurs humides, près de l’océan ou dans des zones chimiques, optez pour l’acier inoxydable 316. Pour une utilisation générale en intérieur, l’acier au carbone inoxydable 304 ou galvanisé fera très bien l’affaire.

(2) Nettoyer la surface de contact

Essuyez toute huile, rouille, éclats de peinture ou sciure de bois de la zone où vous travaillez. Assurez-vous également que les deux côtés de la laveuse sont propres. S'il y a de l'huile antirouille dessus, essuyez-la simplement doucement avec un chiffon.

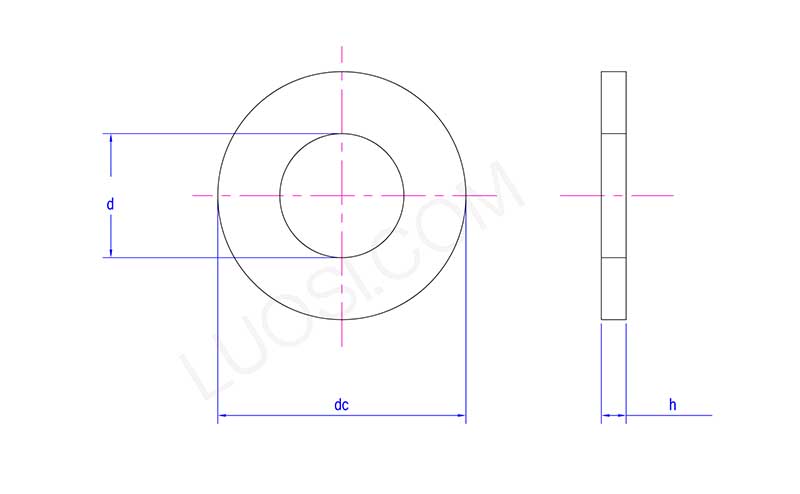

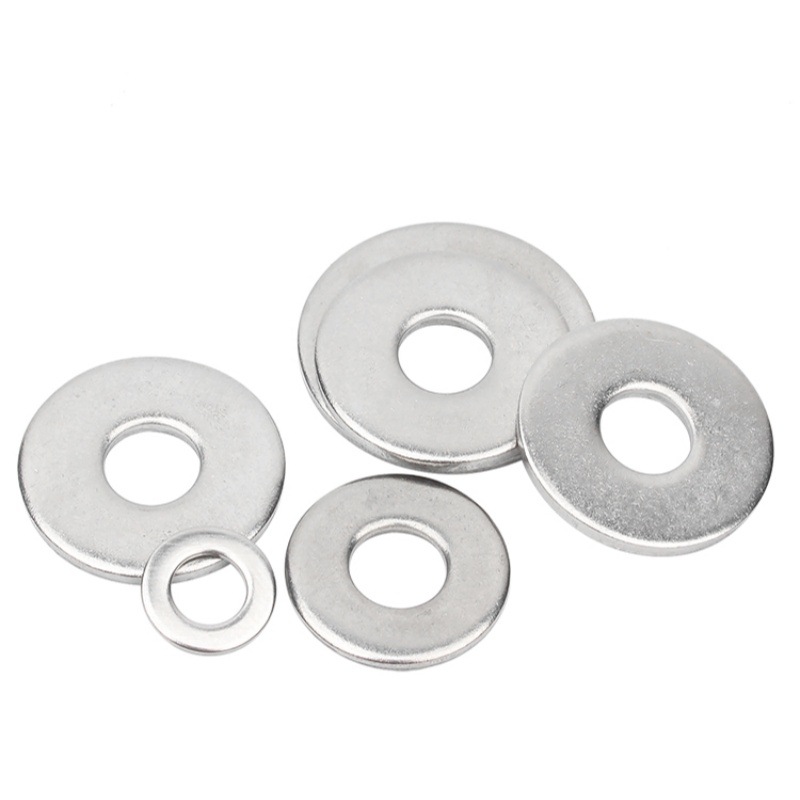

Large OD Flat Washer

Lun	φ16	φ18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
j max	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
j min	17	19	21	23	25	28	31	34	37	42	45
CC maximum	30	34	37	39	44	50	56	60	66	72	78
décembre min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h max	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
h min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7

(3) Placez la laveuse

Emplacement d'installation : placez une rondelle plate de grand diamètre extérieur entre la tête du boulon et la pièce à fixer. Si des matériaux souples tels que le bois, le plastique ou l'aluminium fin sont utilisés, il est recommandé d'utiliser des rondelles de grand diamètre extérieur à la fois sur la tête du boulon et sur le côté de l'écrou.

Installation centrale : assurez-vous que le boulon ou l'écrou passe à travers le trou central de la rondelle. Assurez-vous que la rondelle repose contre la surface de la pièce à travailler ; elle ne doit pas être inclinée.

(4) Insérez le boulon et serrez à la main

Serrez les boulons ou les écrous à la main, jusqu'à ce que la rondelle touche juste la surface ; puis ajustez la position de la rondelle, assurez-vous qu'elle recouvre complètement le trou.

(5) Serrer au couple recommandé

Utilisation correcte d'une clé dynamométrique : sélectionnez la valeur de couple appropriée et serrez progressivement. Pendant l'opération, observez attentivement la rondelle et effectuez les ajustements nécessaires.

(6) Vérification finale

Jetez un œil à la grande rondelle plate OD pour vous assurer qu'elle est bien à plat et bien en place.
