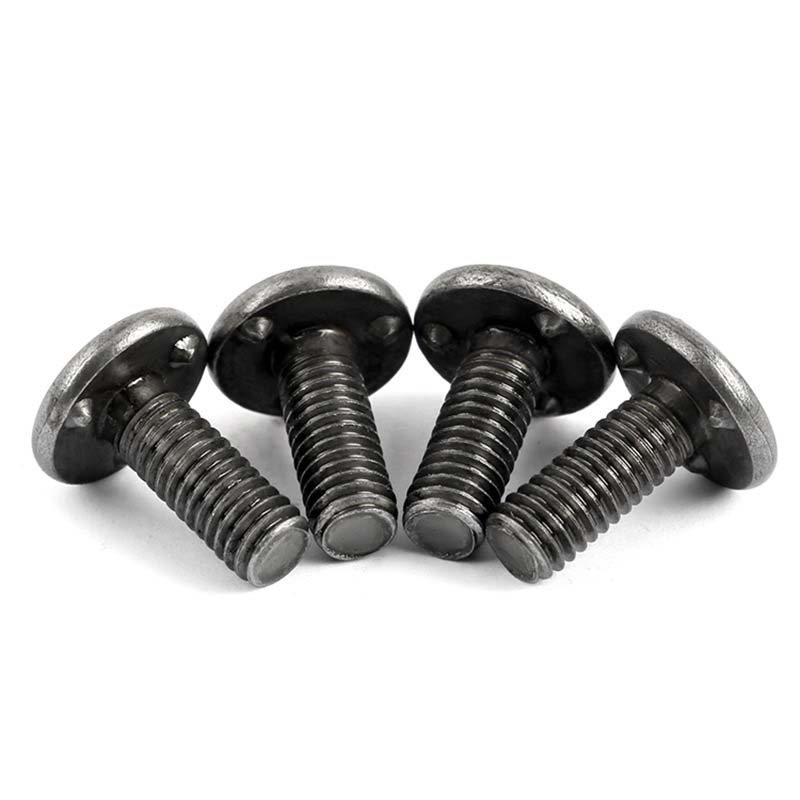

Vis métrique pour le soudage par projection par résistance

La vis métrique pour le soudage par projection par résistance est spécialement conçue pour le soudage par points par résistance. Les petites saillies sur la base fondront pendant le processus de soudage, formant une liaison solide avec la surface métallique. La société Xiaoguo® dispose d’un stock suffisant.

Modèle:BS 7670-1-2004

envoyer une demande

Description du produit

La vis métrique pour le soudage par projection par résistance est principalement composée d'un corps de vis et d'une tête avec une structure de saillie spéciale. La partie du corps de la vis a des filetages métriques standard, ce qui est pratique pour correspondre auxnoixou des composants avec des filetages internes.

Paramètres du produit

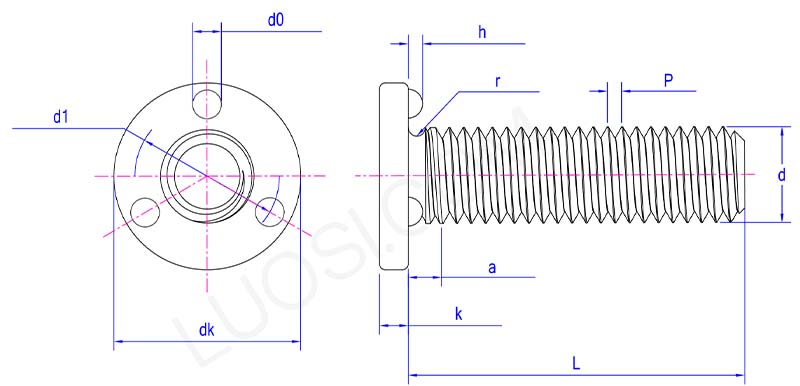

metric screw for resistance projection welding parameter

Lun	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
un maximum	1.25	1.75	2	2.5	3.13	3.75	4.38
ne sait pas max	6.37	8.45	10.45	12.55	16.55	20.65	24.65
ne sais pas min	5.63	7.55	9.55	11.45	15.45	19.35	23.35
kmax	1.32	1.72	2.12	2.52	3.35	4.15	4.95
kmin	1.07	1.47	1.87	2.27	3.05	3.85	4.65
d1 maximum	4.98	6.48	8.08	9.58	12.7	15.7	18.7
j1 min	4.5	6	7.5	9	12	15	18
d0 maximum	1.15	1.45	1.75	2.05	2.65	3.25	3.9
j0 min	0.9	1.2	1.5	1.8	2.4	3	3.6
h max	0.55	0.7	0.85	1	1.3	1.6	1.9
h min	0.35	0.5	0.65	0.8	1.1	1.4	1.7
max	0.4	0.4	0.5	0.6	0.8	0.8	0.8

Caractéristiques du produit

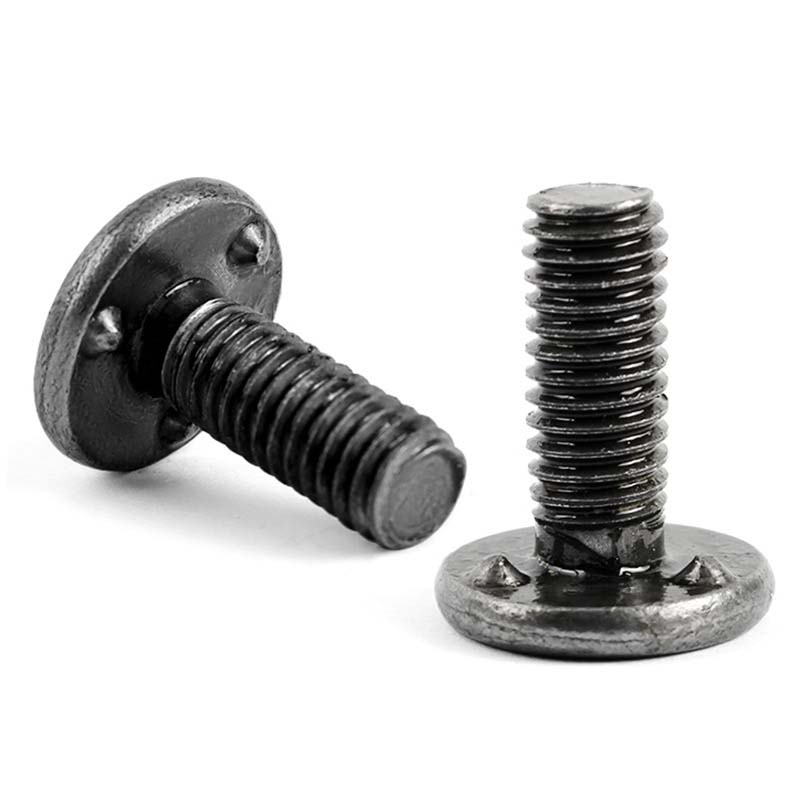

La vis métrique pour le soudage par projection par résistance est constituée de saillies uniques sur la tête. Ces saillies ont des formes régulières et des tailles uniformes. Pendant le soudage, ils peuvent concentrer avec précision le courant, garantissant un processus de soudage stable et fiable et améliorant considérablement la qualité du soudage. En raison de la force concentrée sur les saillies, le processus de soudage a un impact thermique relativement faible sur les autres parties de la pièce.

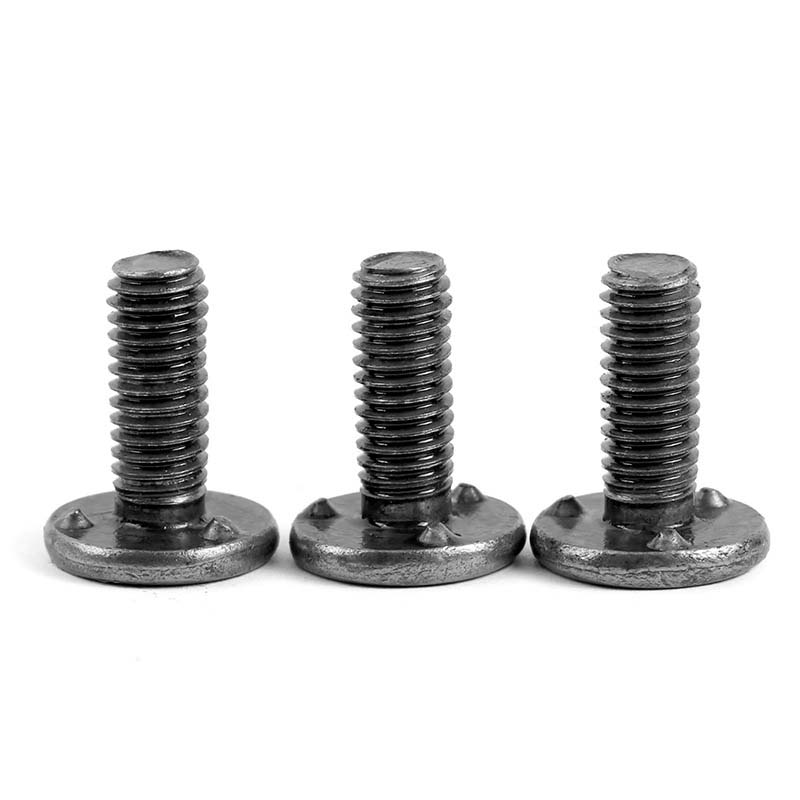

Ces vis métriques ont trois petites saillies près de la tête. Utilisez un pistolet à souder pour les presser sur le métal. Les saillies concentreront immédiatement la chaleur, faisant fondre la pointe et faisant fusionner la tête de vis avec la surface. Cela crée rapidement une pointe filetée solide et encastrée.

Par rapport au soudage conventionnel, la vis à souder par projection nécessite un pistolet de soudage spécial, mais elle est plus propre/plus rapide que les goujons de soudage à l'arc. Pas besoin de gaz protecteur ni d’entretoises en céramique. Le soudage enfichable peut contrôler avec précision les points de soudure, garantissant des résultats cohérents à chaque fois.

Les vis métriques pour le soudage par projection par résistance peuvent être utilisées pour les portes de maintenance des canalisations CVC. Utilisez-les pour le soudage par points par résistance, qui peut obtenir un verrouillage permanent. Souder les vis M4 autour de l'ouverture. Fixez la porte d'inspection avec une rondelle frein. Les fils ne se détacheront pas lorsque le filtre est remplacé tous les trimestres. Réduisez les appels de maintenance de 90 %.
