Écrou de sertissage permanent

Xiaoguo® fournit des fixations essentielles dans le monde entier. Un écrou de sertissage permanent est une fixation permanente conçue pour les matériaux en feuilles minces. Si vous êtes intéressé, nous pouvons fournir des échantillons gratuits.

Modèle:QIB/IND CLA

envoyer une demande

Description du produit

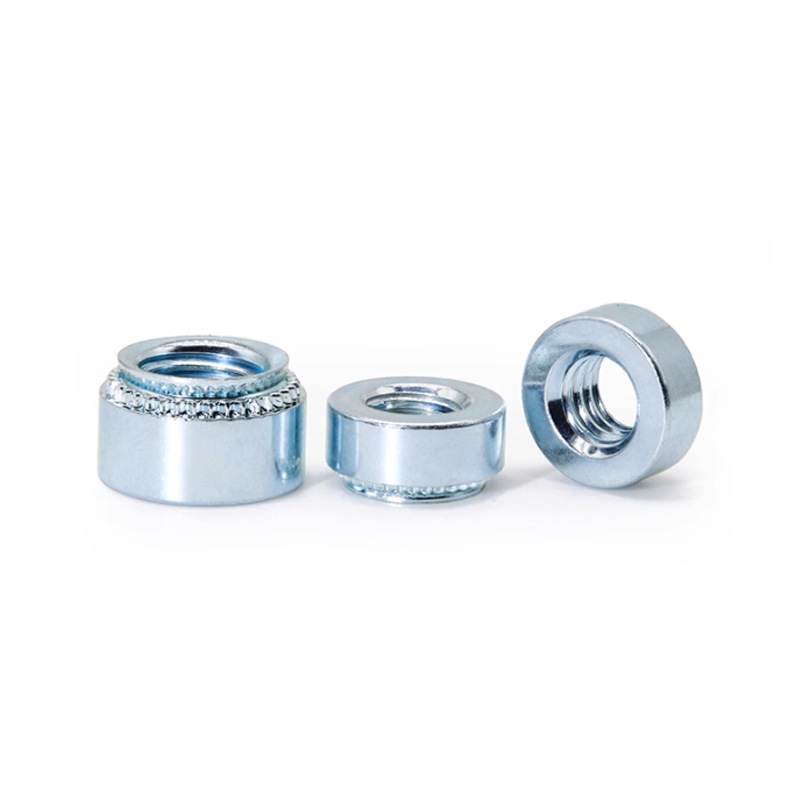

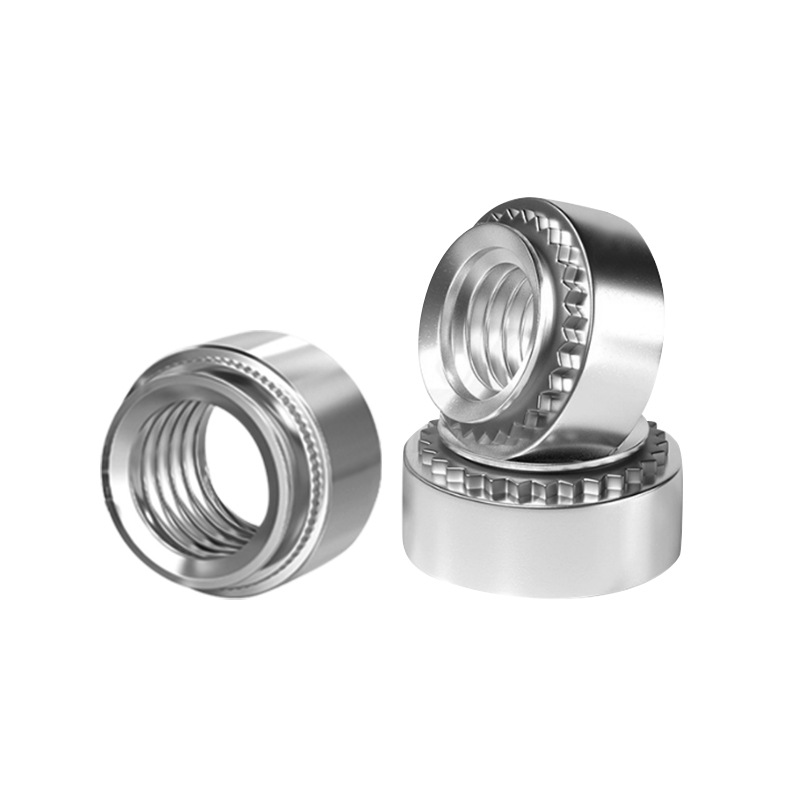

Un écrou de clinchage permanent est une fixation permanente utilisée pour la tôle. Contrairement aux écrous ordinaires qui nécessitent une soudure ou un filetage, il peut être installé rapidement avec une force de pression, créant ainsi un point fileté solide et fiable pour fixer des objets. Il possède un pilote fabriqué avec précision et une tige moletée. Une fois installées, ces pièces déplacent le matériau dans lequel elles sont placées, formant ainsi un verrou.

Cela évite la déformation thermique, élimine les étapes supplémentaires et réduit considérablement le temps et les coûts d'assemblage. Cette technologie est idéale pour la production en grand volume nécessitant des solutions de fixation efficaces et robustes et est utilisée dans un large éventail d’industries.

Avantages du produit :

L'avantage principal d'un écrou à sertir permanent est qu'il peut former une connexion permanente et solide directement dans des tôles ductiles ou des plaques non ferreuses sans avoir besoin de filetages pré-percés. Lorsque vous l'installez, une presse pousse l'écrou de clinchage permanent dans le matériau. Sa forme spécifique fait bouger le métal qui l'entoure et s'écouler dans une empreinte en forme d'anneau (comme une moletage ou une rainure) sous la tête et/ou autour de la tige.

Le verrouillage mécanique solide qui en résulte résiste efficacement aux forces de rotation et d’extraction. Cette technologie produit également un insert fileté à haute résistance qui résiste aux vibrations, fournissant une base solide et fiable pour la connexion par boulon.

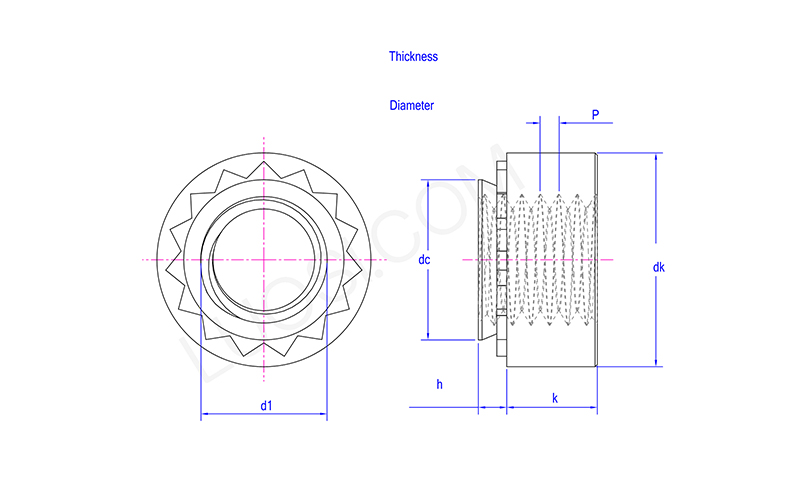

Lun	M2-1	M2-2	M3-1	M3-2	M3.5-1	M3.5-2	M4-1	M4-2	M5-1	M5-2	M6-1
P	0.4	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1
CC maximum	4.22	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72
ne sais pas min	6.05	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3
ne sait pas max	6.55	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8
kmin	1.25	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83
kmax	1.75	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33
h codeur	1	2	1	2	1	2	1	2	1	2	1
h max	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38
Épaisseur de la plaque de montage min	1	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4
Diamètre des trous de montage min.	4.25	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75
Diamètre des trous de montage maximum	4.33	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83
d1	M2	M2	M3	M3	M3.5	M3.6	M4	M4	M5	M5	M6

Quels sont les principaux modes de défaillance des écrous à sertissage permanent ?

Les écrous de sertissage permanent peuvent échouer de plusieurs manières principales. L’un est extractible, lorsque l’écrou sort directement de la tôle. Cela arrive souvent si le clinch n’est pas assez profond ou si l’écrou n’est pas adapté à l’épaisseur de la tôle. Un autre tourne – lorsque l’écrou tourne dans la tôle, généralement parce que les dentelures ne tiennent pas assez bien. Les fils à l'intérieur peuvent également se dénuder.

Choisir le bon écrou et configurer correctement l’installation évite que ces problèmes ne se produisent.
