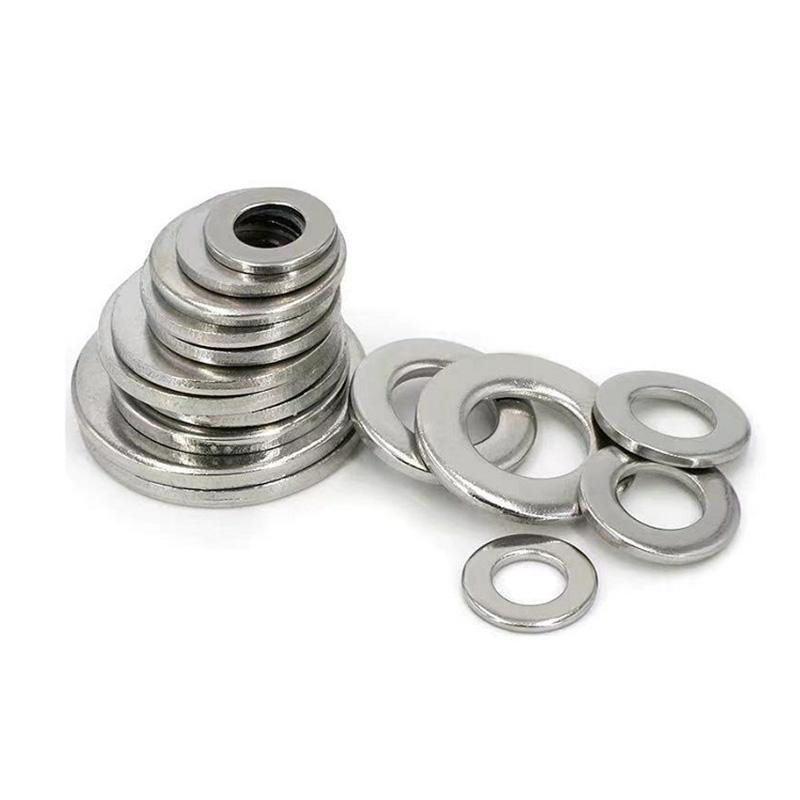

Vis Rondelle Plate Standard

En tant que fournisseur de rondelles plates standard à vis, Xiaoguo® propose des produits qui ont passé des tests rigoureux. Pendant le fonctionnement, nos produits peuvent répartir efficacement la force de verrouillage de manière uniforme sur une plus grande surface de contact, empêchant ainsi la déformation du matériau.

envoyer une demande

Description du produit

Une rondelle plate standard à vis est une pièce mécanique en forme d'anneau circulaire plat, avec un trou au milieu. Il est généralement fabriqué en métal (comme l'acier au carbone, l'acier inoxydable) ou en matériaux non métalliques (comme le nylon, le caoutchouc). Il est placé entre la surface du boulon, de l'écrou et de l'élément connecté et constitue une pièce auxiliaire indispensable dans un système de fixation simple.

Dimensions des spécifications

Nos rondelles plates standard à vis sont produites en stricte conformité avec les normes internationales, garantissant qu'elles peuvent être compatibles avec d'autres composants de fixation lorsqu'elles sont utilisées par les clients.

Ce qui suit est un tableau comparatif des tailles de spécifications courantes basées sur la norme DIN 125/ISO 7089 :

Spécification nominale (diamètre du boulon)	Diamètre intérieur d (mm)	Diamètre extérieur D (mm)	Épaisseur t (mm)
M6	6.4	12	1.6
M8	8.4	16	1.6
M10	10.5	20	2.0
M12	13.0	24	2.5
M16	17.0	30	3.0

Fonction principale

Les rondelles plates standard à vis sont les « héros des coulisses » fiables à chaque point de connexion, exécutant silencieusement des fonctions cruciales telles que la répartition de la pression et la protection des surfaces.

(1) Répartir la pression et protéger la pièce

En augmentant la zone de contact entre la tête de l'écrou ou du boulon et la surface de la pièce. La force de serrage peut être répartie plus uniformément sur la pièce, empêchant ainsi l'indentation, la déformation ou les dommages de la surface.

(2) Réduire la friction et protéger le revêtement de surface

En tant que couche barrière lisse, elle empêche les rayures sur le revêtement de surface de la pièce causées par la rotation ou la friction lors du serrage des écrous ou des boulons.

(3) Anti-desserrage auxiliaire, connexion stable

(4) Les rondelles plates fournissent une surface de support stable et plate pour les rondelles de blocage (telles que les rondelles à ressort). De plus, elles augmentent le frottement au niveau de la surface de contact dans une certaine mesure, contribuant ainsi à améliorer la résistance de la fixation aux vibrations.

(5) Des matériaux spéciaux peuvent remplir différentes fonctions.

Isolation : le nylon ou le plastique peuvent empêcher efficacement le passage du courant et éviter les courts-circuits.

Étanchéité : le caoutchouc ou les métaux mous peuvent combler les espaces lorsqu'ils sont sous pression, empêchant ainsi les fuites de liquides ou de gaz.

Anti-corrosion : l'acier inoxydable ou le matériau galvanisé peuvent résister à la corrosion et prolonger la durée de vie.

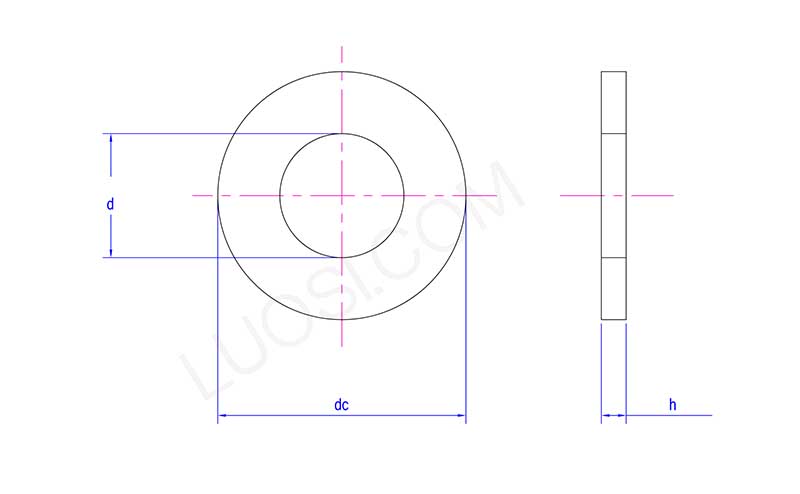

Screw Standard Flat Washer

Lun	φ16	φ18	φ20	φ22	φ24	φ27	φ30	φ33	φ36	φ39	φ42
j max	17.27	19.33	21.33	23.33	25.33	28.33	31.39	34.62	37.62	42.62	45.62
j min	17	19	21	23	25	28	31	34	37	42	45
CC maximum	30	34	37	39	44	50	56	60	66	72	78
décembre min	29.48	33.38	36.38	38.38	43.38	49.38	55.26	58.8	64.8	70.8	76.8
h max	3.3	3.3	3.3	3.3	4.3	4.3	4.3	5.6	5.6	6.6	9
h min	2.7	2.7	2.7	2.7	3.7	3.7	3.7	4.4	4.4	5.4	7
