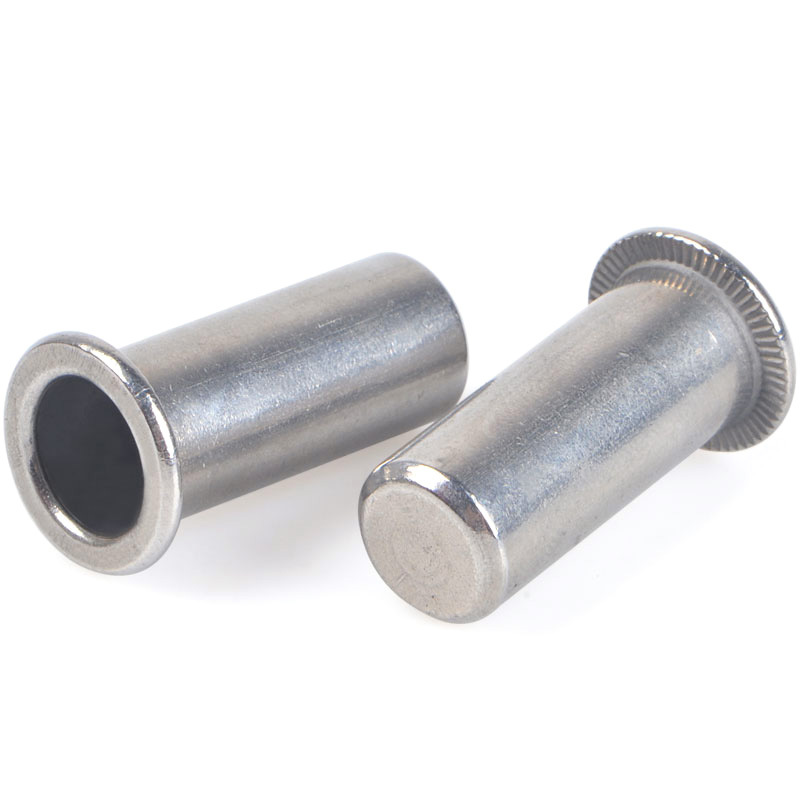

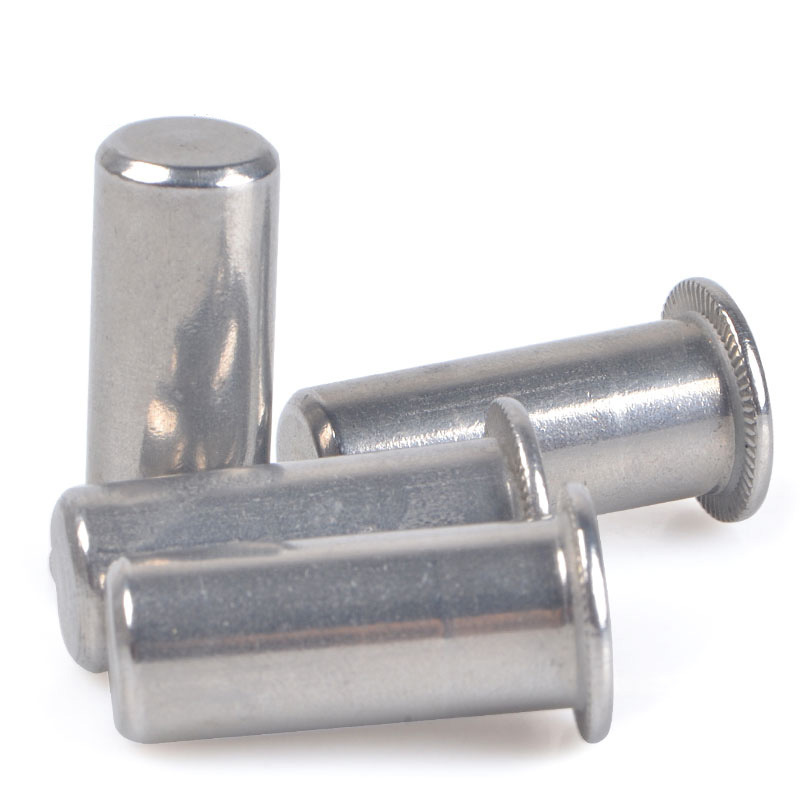

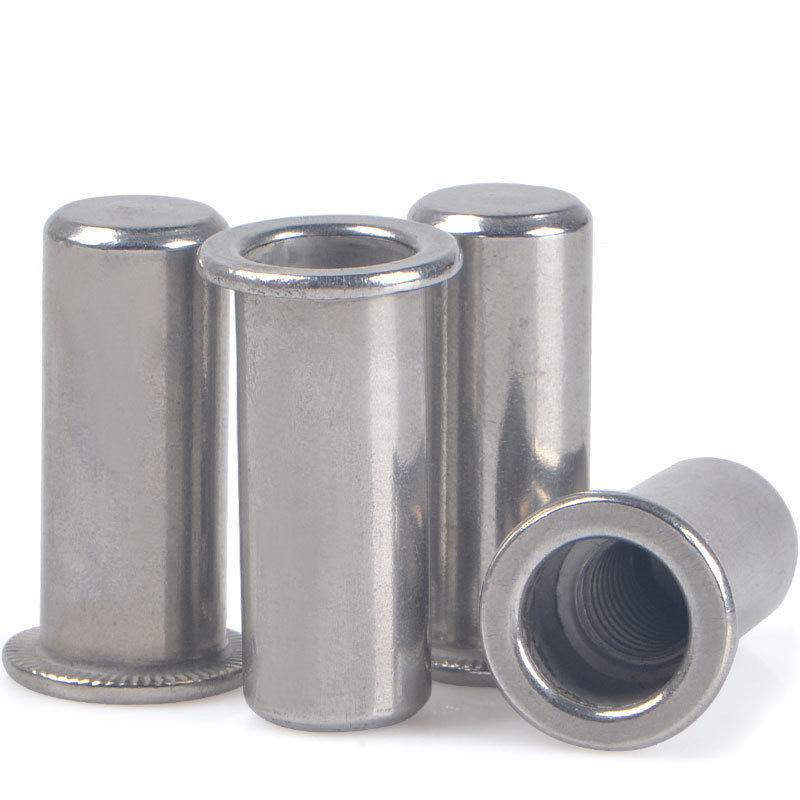

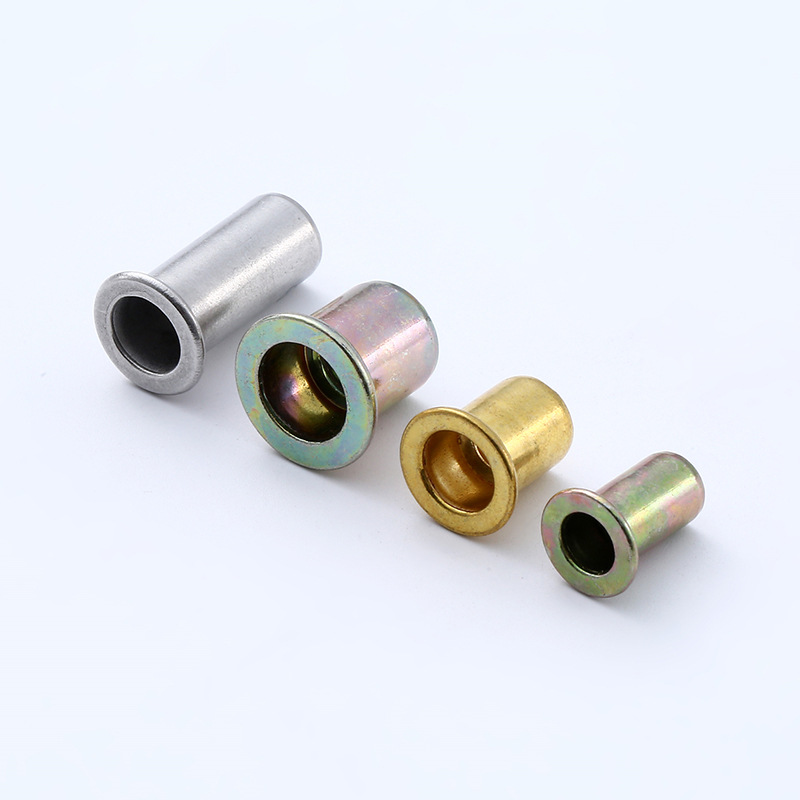

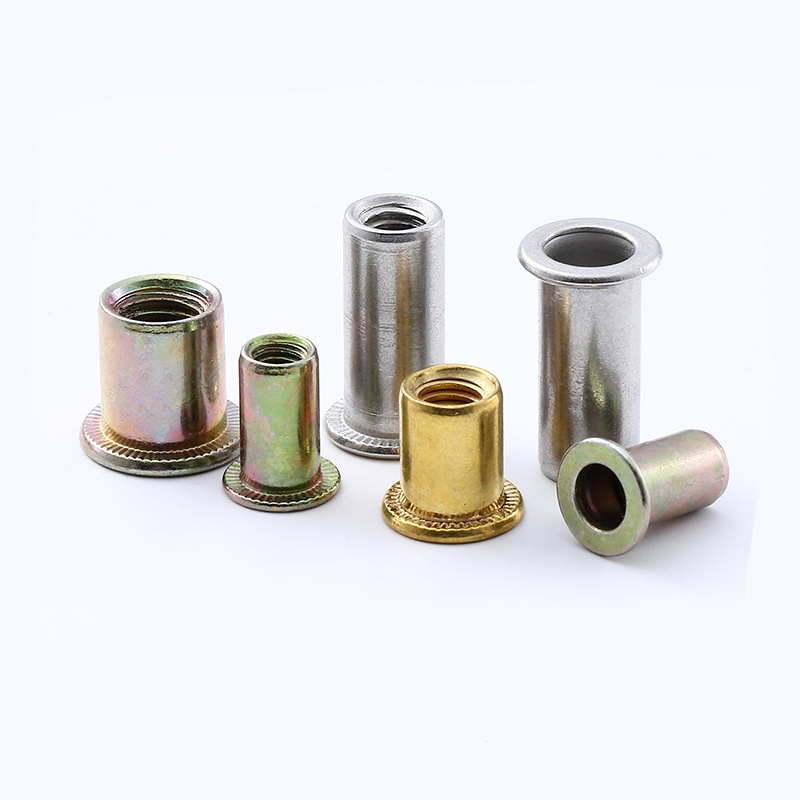

Écrous rivetés à tête fraisée à surface lisse

Les écrous rivetés à tête fraisée à surface lisse sont la solution spécifiée par les ingénieurs lorsqu'une surface lisse et un point d'ancrage fileté permanent et fiable sont nécessaires - et en tant que fabricant de fixations dédié, Xiaoguo® investit massivement dans la recherche et le développement pour créer de telles conceptions de fixations innovantes et résolvant les problèmes.

Modèle:GB/T 17880.2-1999

envoyer une demande

Description du produit

Lorsque vous observez les écrous rivetés à tête fraisée à surface lisse de l'extérieur, la première chose que vous remarquerez est leurs têtes coniques - dont l'angle interne est standard de 100 degrés ou 120 degrés. Cette forme permet aux écrous d'affleurer parfaitement la surface du matériau connecté.

Le corps principal de ces écrous est moleté (avec de petites saillies) ou comporte des rainures. Cela les empêche de tourner lors de l'installation et les empêche également de tourner pendant l'utilisation. Sous la tête se trouve une poignée solide. Lorsque vous appuyez sur cette poignée, elle se déformera vers l'extérieur (dans une direction radiale), formant ainsi un verrouillage étanche et permanent.

Cette forme et ce design spécifiques confèrent non seulement une apparence attrayante, mais rendent également les écrous extrêmement résistants à la force d'extraction, les rendant ainsi moins susceptibles d'être arrachés.

Avantages du produit

Les écrous rivetés à tête fraisée à surface lisse peuvent réduire considérablement les coûts car ils simplifient le processus d'assemblage. Ils sont faciles à installer et ne nécessitent pas de nombreux outils spécialisés, réduisant ainsi les coûts de main-d'œuvre.

Par rapport aux inserts filetés soudés ou à l'utilisation de systèmes de fixation plus complexes, ces écrous sont moins chers tout en conservant le même niveau de résistance. Le temps gagné lors de la production, combiné à la durabilité de la connexion, rend le coût total d'utilisation des écrous à tête très rentable pour les fabricants produisant de grandes quantités de produits.

Paramètres du produit

Lun	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
DS max	4.97	5.97	6.97	8.97	10.97	12.97	14.97
js min	4.9	5.9	6.9	8.9	10.9	12.9	14.9
d1 maximum	4.12	4.92	5.72	7.65	9.35	11.18	13.18
j1 min	4	4.8	5.6	7.5	9.2	11	13
ne sait pas max	8	9	10	12	14	16	18
k	1.5	1.5	1.5	1.5	1.5	1.5	1.5

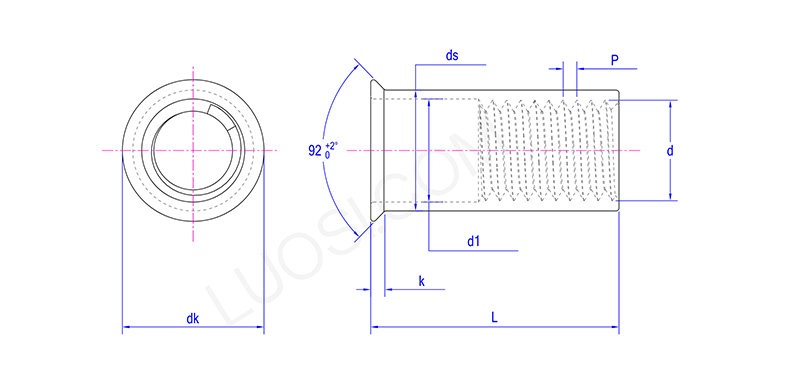

Smooth Surface Countersunk Head Riveted Nuts

FAQ

Q : Pouvez-vous fournir les spécifications dimensionnelles détaillées et les dessins techniques de vos écrous rivetés à tête fraisée à surface lisse ?

R : Absolument. Nous vous fournissons des fiches techniques complètes et des dessins CAO pour tous nos écrous rivetés à tête fraisée à surface lisse. Ces documents présentent toutes les dimensions clés, comme l'angle de la tête (généralement 90° ou 100°), le diamètre et l'épaisseur de la tête, la taille du filetage et la plage de préhension.

La plage de préhension correspond simplement à l’épaisseur totale du matériau que l’écrou peut fixer solidement. Il est important de vous assurer que votre trou fraisé correspond à ces spécifications. De cette façon, l’écrou s’ajuste parfaitement et fonctionne aussi bien qu’il le devrait.
