Anneaux de retenue à ressort

Les bagues de retenue à ressort sont des attaches circulaires conçues pour maintenir solidement les composants en place dans les assemblages, remplaçant souvent les écrous ou les goupilles fendues traditionnels. L'usine Xiaoguo® peut produire des attaches sur mesure sur demande.

Modèle:BS 3673-3-2-2005

envoyer une demande

Description du produit

Les anneaux de retenue à ressort sont comme des clips spécialement fabriqués. Ils sont conçus pour maintenir les pièces en place dans des configurations axiales ou radiales. Ces clips circulaires s'insèrent dans les rainures, empêchant les roulements, les engrenages et les arbres de bouger. Il en existe deux sortes : internes et externes. Ils arrêtent les mouvements latéraux mais sont faciles à installer ou à retirer. Ils fonctionnent bien dans des environnements bruyants et instables, comme dans les voitures, les avions ou les machines d'usine, gardant tout stable. L'anneau a une conception fendue, il se plie donc un peu mais supporte toujours de lourdes charges sans se casser.

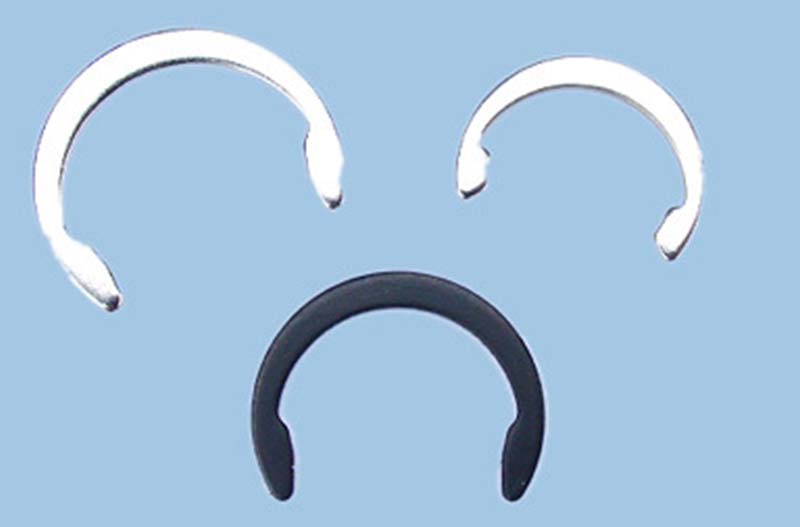

Spring retaining rings

Avantage

Le plus grand avantage des anneaux de retenue à ressort est qu’ils constituent un moyen peu coûteux et léger de maintenir les pièces en place. Contrairement aux fixations filetées, vous n’avez pas besoin d’étapes d’usinage compliquées, elles réduisent le temps d’assemblage. Leur petite taille leur permet d'économiser de l'espace, même dans des configurations restreintes. Ces anneaux poussent uniformément dans toutes les directions, ce qui permet aux pièces de moins s'user avec le temps.

Matériels

Q : De quels matériaux sont généralement fabriqués les anneaux de retenue à ressort et comment garantissent-ils leur durabilité dans les environnements difficiles ?

R : Prenez ceux en acier inoxydable, ils sont parfaits pour les zones humides ou salées car ils contiennent du chrome, qui bloque en quelque sorte la rouille. Les anneaux en acier à haute teneur en carbone sont chauffés beaucoup pour les rendre de plus en plus durs, de sorte qu'ils fonctionnent bien dans les travaux lourds comme les engrenages de voiture ou les machines dans les usines. Parfois, ils appliquent une couche de zinc ou effectuent un traitement de passivation pour les aider à survivre plus longtemps. Choisir le bon matériau signifie simplement respecter les normes courantes telles que ASTM ou DIN, de sorte que ces anneaux résistent et maintiennent les pièces en sécurité même dans des configurations difficiles.

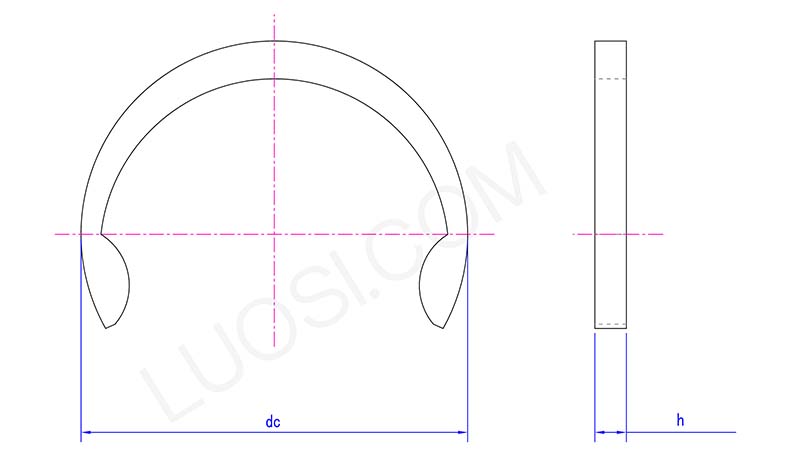

Spring retaining rings Structure diagram

Lun	0.437	0.469	0.5	0.562	0.625	0.687	0.75	0.812	0.875	0.937	1
CC maximum	0.53	0.57	0.6	0.67	0.74	0.8	0.87	0.94	1.01	1.08	1.15
h min	0.023	0.023	0.033	0.033	0.033	0.04	0.04	0.04	0.04	0.04	0.04
h max	0.027	0.027	0.037	0.037	0.044	0.044	0.044	0.044	0.044	0.044	0.044
