Écrous à souder à projection carrée

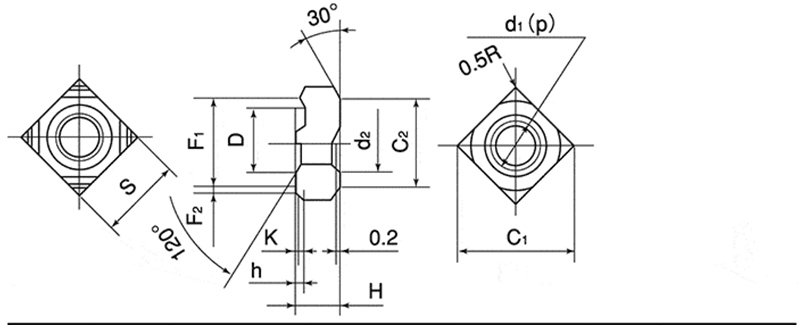

Caractéristiques structurelles

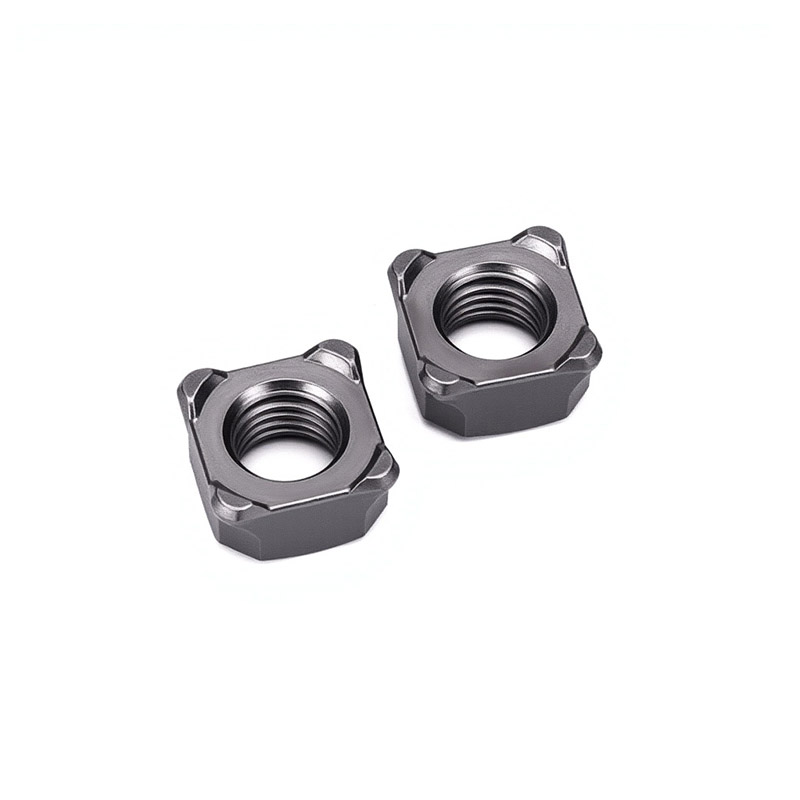

Les écrous à souder à projection carrée sont un écrou carré avec plusieurs projections de soudage en bas. Sa conception structurelle est centrée autour de trois objectifs clés : la fiabilité du soudage, le positionnement précis et les performances anti-tournage.

【1】Base carrée

(1) Forme : un carré parfait avec les quatre côtés de longueur égale et les quatre coins à angle droit. Il peut automatiquement empêcher la rotation lorsqu'il s'insère dans le trou carré de la pièce.

(2) Largeur du bord : par exemple, M8 mesure 14 mm, M10 mesure 17 mm. Il offre une zone de pression suffisante pour empêcher les écrous de rester coincés dans le matériau de base pendant le soudage.

（3）Épaisseur (hauteur) : généralement 6 à 10 mm. Il garantit une longueur d'engagement du filetage suffisante pour assurer la solidité de la connexion.

【2】Projet de soudageaactions

(1) Quantité : distribué de manière symétrique en quatre points pour garantir un courant uniforme et un noyau de soudure équilibré

(2) Position : aux quatre coins de la surface inférieure, près du bord, pour améliorer la stabilité du soudage

(3) Forme : forme sphérique ou conique, avec un dessus lisse

(4) Hauteur : 0,5 ~ 1,2 mm, pour assurer un contact étroit avec le matériau de base

Largeur/Diamètre : Environ 1,5 ~ 2,5 mm

【3】Filetage interne

(1) Spécifications du filetage : métrique M4 à M16, impérial #6 à 5/8″. Forme une connexion détachable avec les boulons correspondants.

(2) Précision du filetage : 6H (métrique), 2B (impérial). Assure un bon ajustement entre les écrous à souder à projection carrée et le boulon.

(3) Longueur du filetage : fournit une longueur d'engagement du filetage suffisante.

(4) Orientation du filetage : l'extrémité d'entrée peut avoir des chanfreins pour faciliter l'insertion des boulons.

Foire aux questions

(1) À quelle méthode de soudage les écrous à souder à projection carrée sont-ils adaptés ? Quels sont les paramètres ?

La méthode la plus couramment utilisée est le soudage par projection par résistance. Prenons comme exemple le soudage d'un écrou en acier à faible teneur en carbone M8 sur une plaque d'acier à faible teneur en carbone de 1,5 mm. Les paramètres de référence sont : courant 8 à 11 kA, pression de l'électrode 2,5 à 4,0 kN, fréquence de soudage 8 à 15 cycles (environ 0,16 à 0,3 seconde).

(2) À quelles normes vos écrous à souder à projection carrée sont-ils conformes ?

Nous suivons strictement DIN 928 (la norme allemande, la plus utilisée dans le monde), ASME B18.1 (la norme américaine) et GB/T 13681.2 (la norme nationale chinoise).

（3）Comment garantir les performances de soudage des écrous ?

L'essentiel des performances de soudage est que la teneur en carbone doit être ≤ 0,25 %. Nous effectuons une analyse spectrale sur chaque lot de matières premières pour nous assurer que la composition chimique est qualifiée. Dans le même temps, la hauteur et la forme des saillies sont strictement contrôlées dans la plage de tolérance.
