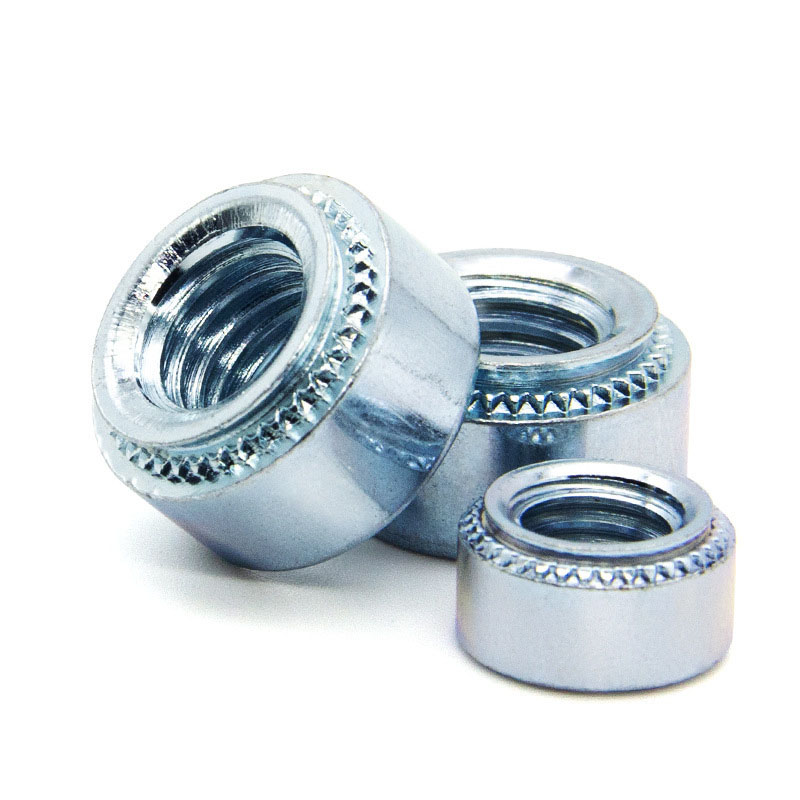

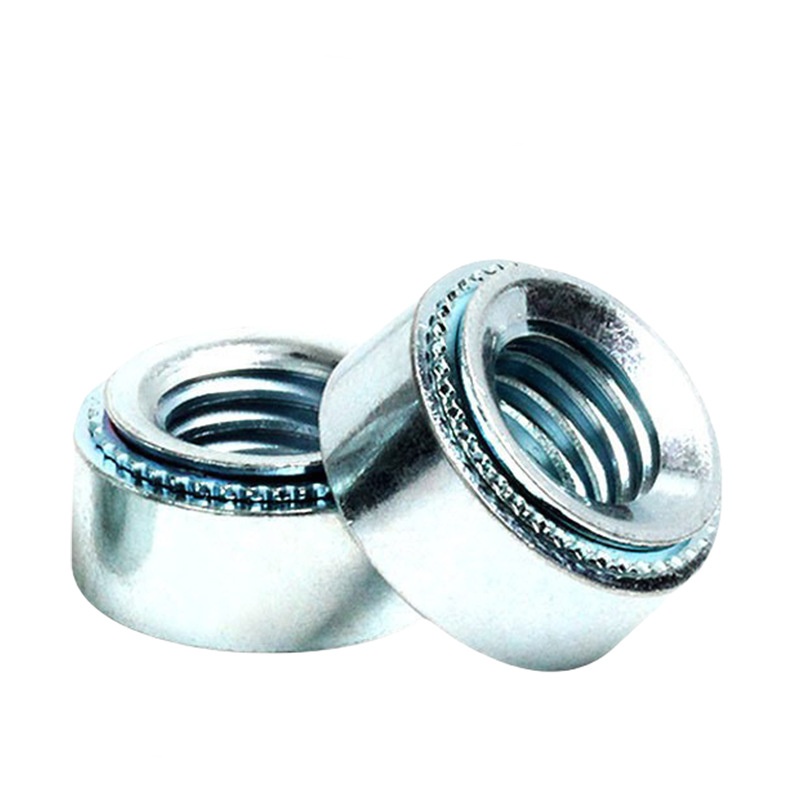

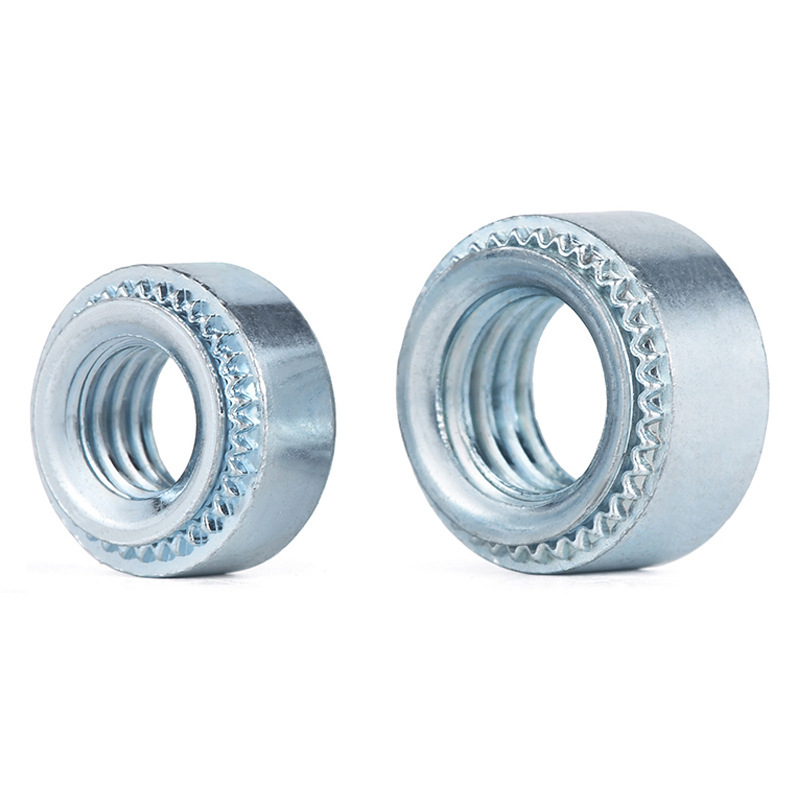

Écrou de sertissage simplifié

Un avantage clé de l'écrou de clinchage simplifié est qu'il élimine le besoin de soudure, d'adhésifs ou d'accès à la face arrière. L'expertise en exportation, en particulier dans l'approvisionnement et la gestion de fournisseurs mondiaux, définit les opérations de Xiaoguo®

Modèle:QIB/IND S

envoyer une demande

Description du produit

Un gros avantage des écrous de clinchage simplifiés est leur bonne tenue mécanique. Le verrou formé à froid qu'ils créent est résistant à l'expulsion, à l'extraction ou à la torsion, souvent plus résistant que la tôle qui les entoure. Cette connexion sertie résiste vraiment au desserrage dû aux vibrations, ce qui est un problème courant avec les écrous et boulons ordinaires.

Les écrous de sertissage simplifiés garantissent que la connexion reste serrée et ne vibre pas, ce qui est important dans les endroits en mouvement, comme les véhicules et les machines. Cela permet au produit de durer plus longtemps et de fonctionner de manière plus fiable.

Lun	M2-2	M3-1	M3-2	M3.5-1	M3.5-2	M4-1	M4-2	M5-1	M5-2	M6-1	M6-2
P	0.4	0.5	0.5	0.6	0.6	0.7	0.7	0.8	0.8	1	1
CC maximum	4.22	4.73	4.73	5.38	5.38	5.97	5.97	7.47	7.47	8.72	8.72
ne sais pas min	6.05	6.05	6.05	6.85	6.85	7.65	7.65	9.25	9.25	11.3	11.3
ne sait pas max	6.55	6.55	6.55	7.35	7.35	8.15	8.15	9.75	9.75	11.8	11.8
kmin	1.25	1.75	1.75	1.75	1.75	2.75	2.75	3.55	3.55	3.83	3.83
kmax	1.75	2.25	2.25	2.25	2.25	3.25	3.25	4.05	4.05	4.33	4.33
h codeur	2	1	2	1	2	1	2	1	2	1	2
h max	1.38	0.98	1.38	0.98	1.38	0.98	1.38	0.98	1.38	1.38	2.21
Épaisseur de la plaque de montage min	1.4	1	1.4	1	1.4	1	1.4	1	1.4	1.4	2.3
Diamètre des trous de montage min	4.25	4.75	4.75	5.4	5.4	6	6	7.5	7.5	8.75	8.75
Diamètre des trous de montage max	4.33	4.83	4.83	5.48	5.48	6.08	6.08	7.58	7.58	8.83	8.83
d1	M2	M3	M3	M3.5	M3.5	M4	M4	M5	M5	M6	M6

Avantages du produit :

Les écrous de clinchage simplifiés présentent de bons points en matière de conception. Ils vous donnent un goujon fileté qui affleure ou se trouve bas sur un côté de la tôle, ce qui est pratique lorsqu'il n'y a pas beaucoup d'espace derrière le panneau. Cela signifie que vous n'avez pas besoin de grandes plaques d'appui ni d'espace supplémentaire pour les clés ou les écrous sur le côté caché.

Les concepteurs bénéficient de plus de flexibilité : les assemblages sont plus simples et vous utilisez moins de pièces. Avec les écrous de clinchage simplifiés, vous n'avez besoin d'accéder au filetage que d'un côté. Cela rend l'assemblage et le démontage des éléments plus faciles qu'avec des écrous à souder, en particulier dans les endroits restreints.

Épaisseur de tôle appropriée :

L'épaisseur des planches pouvant être utilisées avec ces écrous varie généralement d'un demi-millimètre à 6 millimètres (de l'épaisseur d'un ongle à l'épaisseur de deux ou trois cartes bancaires empilées ensemble). La clé est de choisir le bon écrou : plus la planche est épaisse, plus l'écrou est épais ! Si vous forcez un écrou conçu pour des planches plus épaisses sur des planches plus fines, vous pourriez déchirer la planche ou créer un trou !
