Manilles de type SC

La conception durable des manilles de type SC garantit une résistance à la corrosion, ce qui les rend idéales pour les environnements marins et industriels. Les options d'emballage personnalisées de Xiaoguo® protègent les produits lors des expéditions longue distance.

Modèle:JIS B2801-2-1977

envoyer une demande

Description du produit

Les manilles de type SC sont trempées dans du zinc fondu (galvanisation à chaud) pour créer leur revêtement protecteur. Cela les aide à résister aux brouillards salins pendant plus de 500 heures pendant les tests. La couche de zinc fait équipe avec le métal en dessous pour bloquer la rouille, les dommages causés par le soleil et les déversements de produits chimiques.

Si vous avez besoin de quelque chose de plus résistant, ces manilles peuvent également être pulvérisées avec un revêtement en poudre époxy. Ils sont généralement jaune vif et faciles à repérer, mais vous pouvez également choisir d’autres couleurs. La finition reste lisse, ce qui permet aux objets tels que les cordes ou les chaînes de glisser plus facilement contre eux, ce qui permet d'éviter l'usure de tout ce à quoi ils sont connectés.

Nous gravons au laser les numéros de charge et les informations de certification directement sur le métal. Il reste lisible pendant des années et ne s’estompe pas, et le processus de gravure n’affecte pas la résistance de la manille.

Taille

Les manilles de type SC sont disponibles en 10 tailles standard, avec des diamètres d'axe de 1/4" à 1-1/2". Leurs limites de charge d'utilisation (CMU) vont de 0,75 tonne à 55 tonnes. Chacun est estampillé de sa WLL, de sa qualité de matériau (comme Grade 8 ou 10) et d'un numéro de lot pour le suivi.

La conception arc à arc répartit la charge uniformément et ils sont construits avec un facteur de sécurité de 6 : 1, supérieur à celui requis par la plupart des industries. Des tailles personnalisées sont disponibles auprès duUsine XiaoGuo®, consultez notre équipe d’ingénierie pour confirmer les spécifications de charge. Nous pouvons également fournir des tableaux dimensionnels et des fichiers CAO pour vous aider à installer ces manilles sur votre équipement.

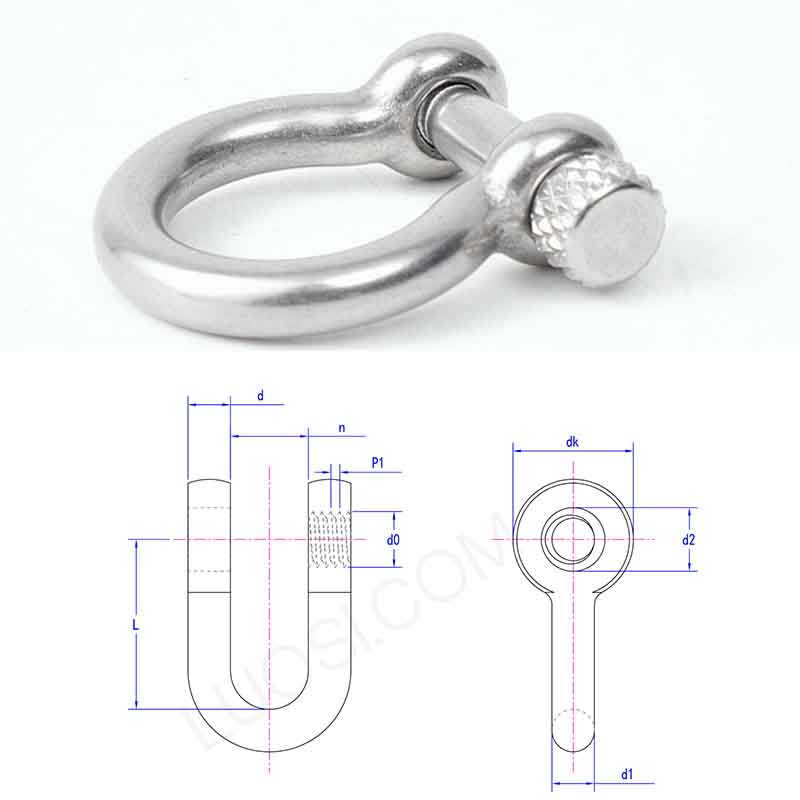

Type SC shackles

Lun	20	22	24	26	28	30	32	34	36	38	40
d1	20	22	24	26	28	30	32	34	36	38	40
n	31	34	39	41	43	45	48	50	54	57	60
n'importe quoi	50	55	62	66	70	75	80	85	90	95	100
d2	25	27	31	33	35	37	39	41	43	47	49
d0	M24	M24	M30	M30	M33	M36	M36	M39	M42	M45	M48
P1	3	3	3.5	3.5	3.5	4	4	4	4.5	4.5	5
L	80	88	96	104	112	120	128	136	144	152	160

Caractéristiques

Q : Quelle est la limite de charge d'utilisation (WLL) et le facteur de sécurité des manilles de type SC ?

R : Les manilles de type SC ont des limites de charge de travail (CMU) standard en fonction de leur taille, de 0,5 à 100 tonnes. Le facteur de sécurité est généralement de 6 : 1, ce qui est meilleur que ce qu'exigent la plupart des industries. Par exemple, l'ASME B30.26 demande un coefficient de 5 : 1. Cela signifie qu’ils résistent bien aux charges soudaines ou changeantes. Regardez toujours la CMU indiquée sur la manille elle-même et ne la dépassez pas. Les manilles sont également soumises à des tests de rupture pour vérifier leur charge de rupture minimale (MBL) et ajouter une couche de sécurité supplémentaire.
