Goujons soudés par projection de type TD

La conception des goujons soudés par projection de type TD est propice à la formation d’une connexion sécurisée sur la surface métallique. La partie saillante peut concentrer la chaleur de soudage, rendant le processus de soudage rapide et stable. La société Xiaoguo® suit strictement les normes IFI 148-3-2002 pour la production.

Modèle:IFI 148-3-2002

envoyer une demande

Description du produit

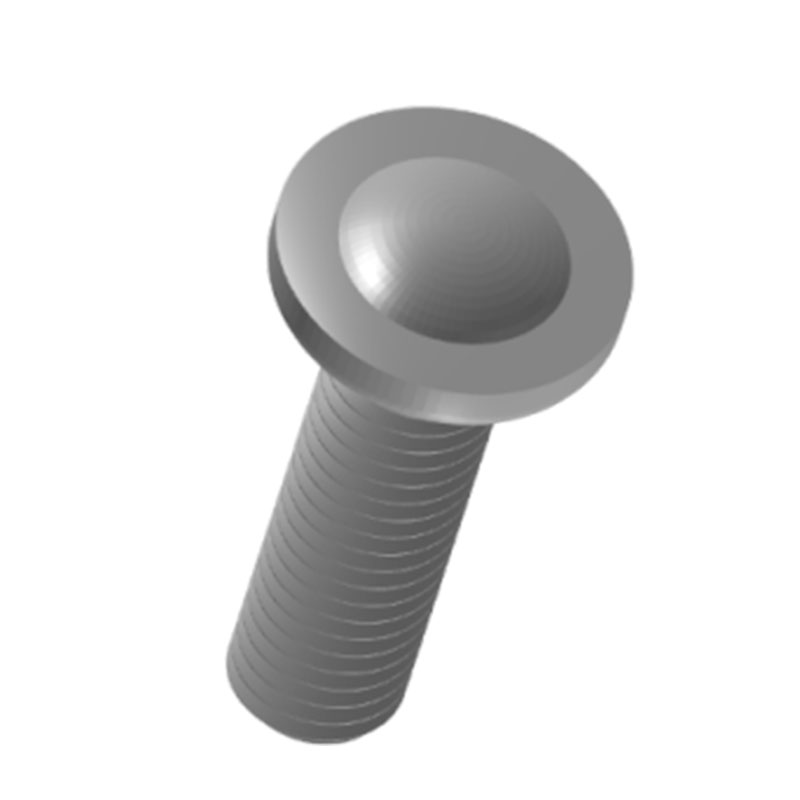

Les goujons à souder par projection de type TD ont une tête ronde, avec un corps de tige filetée fixé en dessous. La zone de transition entre la tête et la tige est très douce et régulière. Il existe différentes tailles et longueurs de filetage disponibles, qui peuvent être adaptées à divers scénarios nécessitant une fixation par soudage.

Paramètres du produit

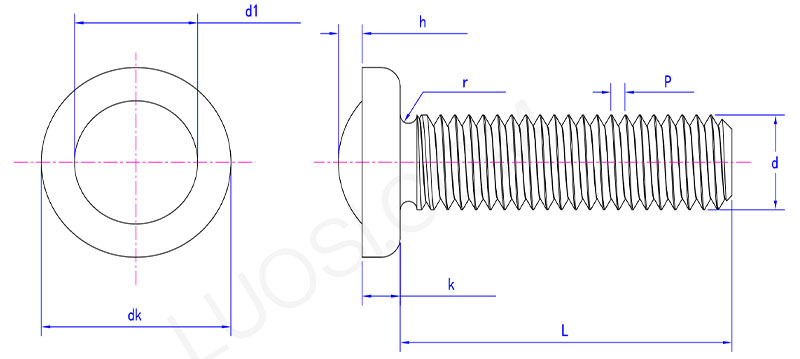

type TD projection weld stud parameter

Lun	#6	#8	#10	1/4	5/16	3/8	1/2
P	32	32	24	20	18	16	13
ne sait pas max	0.26	0.323	0.385	0.51	0.63	0.755	1.005
ne sais pas min	0.24	0.303	0.368	0.485	0.605	0.725	0.975
kmax	0.046	0.052	0.068	0.083	0.099	0.114	0.146
kmin	0.036	0.042	0.058	0.073	0.089	0.104	0.136
d1 maximum	0.143	0.169	0.195	0.255	0.317	0.38	0.505
j1 min	0.133	0.159	0.185	0.245	0.307	0.37	0.495
h max	0.027	0.028	0.028	0.031	0.031	0.033	0.035
h min	0.022	0.023	0.023	0.026	0.026	0.028	0.03
max	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Application

Les goujons soudés par projection TD sont couramment utilisés dans l’industrie automobile. Lors de la fabrication de composants tels que des carrosseries et des châssis de voiture, il est courant de fixer diverses petites pièces en place. Par exemple, installer les mécanismes de verrouillage sur les portes de la voiture ou fixer les petits supports sur le châssis. Après avoir utilisé ces méthodes, les composants de la voiture ne trembleront pas et ne feront pas de bruits anormaux lors de la conduite.

Les goujons soudés par projection de type TD sont différents des vis ordinaires. Grâce à cette forme de tête spéciale, pendant le processus de soudage, le courant peut être plus concentré et la répartition de la chaleur est plus uniforme. La qualité du joint soudé est particulièrement stable. De plus, le filetage est traité de manière très soignée et il est très lisse lorsque l'écrou est serré, sans se coincer.

Les goujons soudés par projection de type TD sont utilisés dans l’assemblage d’appareils électroménagers. Par exemple, lors de l'assemblage de la coque extérieure d'une machine à laver, vous devez fixer le support du moteur à l'intérieur, souder cette colonne de vis sur la coque extérieure, puis installer le support vers le haut et serrer l'écrou. Les étagères du réfrigérateur sont fixes et les petits composants de l'unité extérieure du climatiseur sont installés. L’utilisation de cette méthode de soudage le rend à la fois robuste et pratique.

Caractéristiques du produit

Les goujons soudés par projection de type TD offrent à la fois commodité et résistance lors du soudage. Lors du soudage, c'est extrêmement pratique. Placez simplement la soudure dessus, pas besoin de vous soucier de l'alignement. Une fois sous tension, les vis et la soudure seront fusionnées très rapidement, avec une efficacité extrêmement élevée. De plus, la soudure est extrêmement robuste. Qu'il soit tiré ou secoué, il ne se détachera pas facilement.
