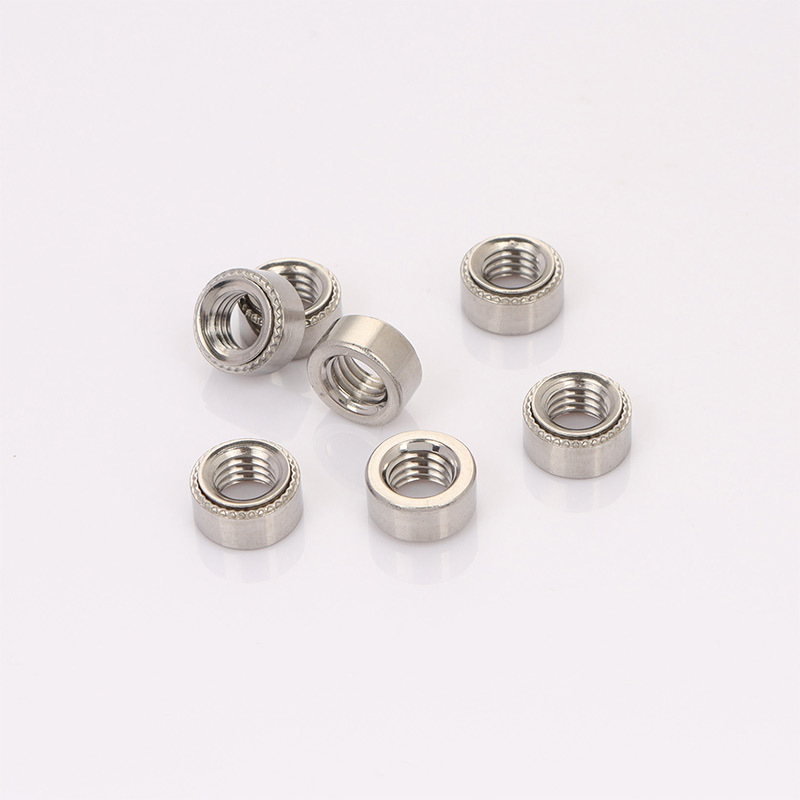

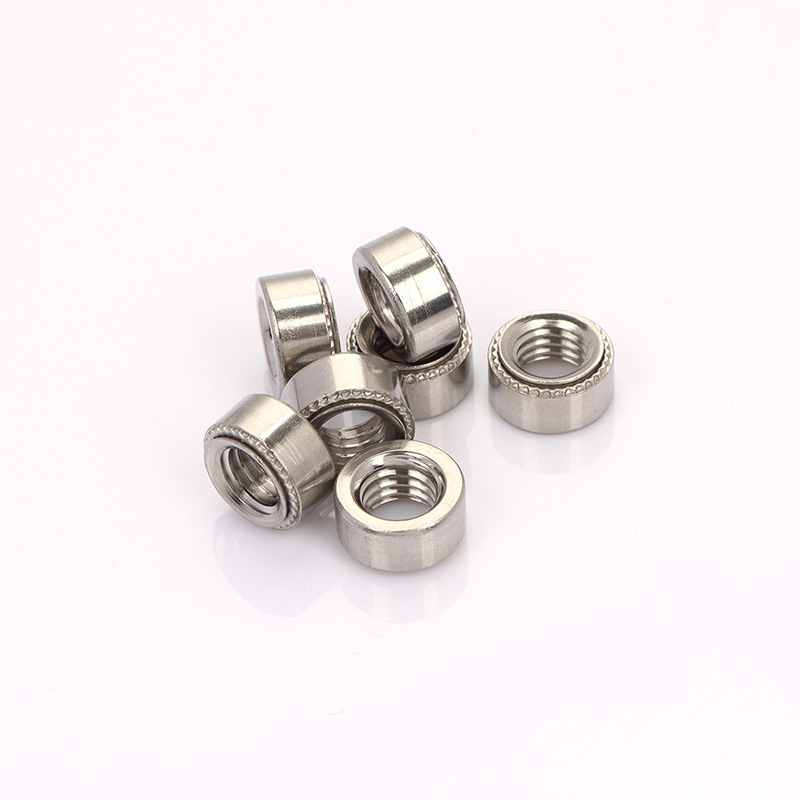

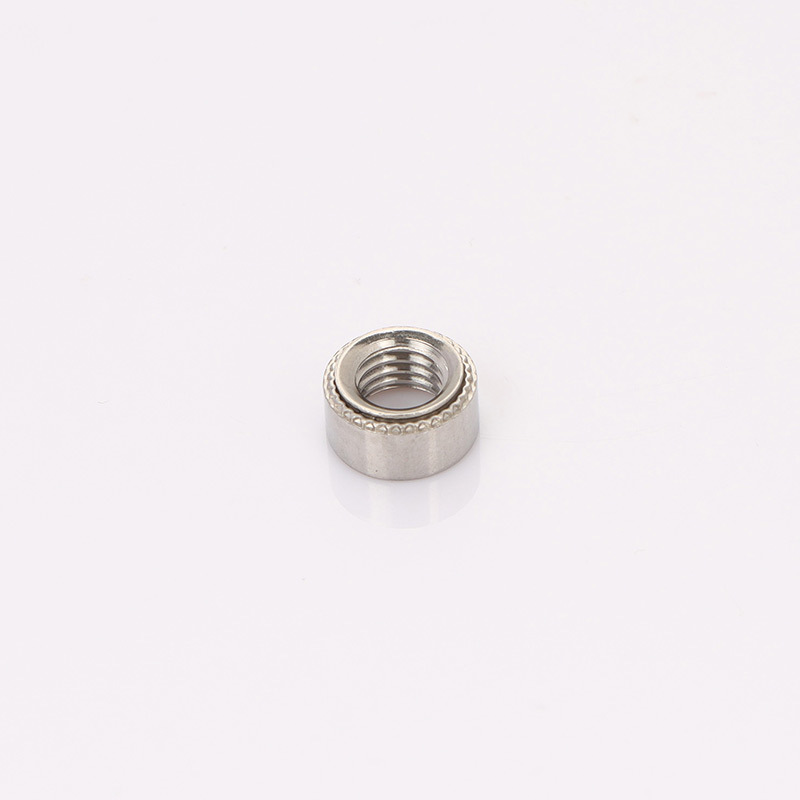

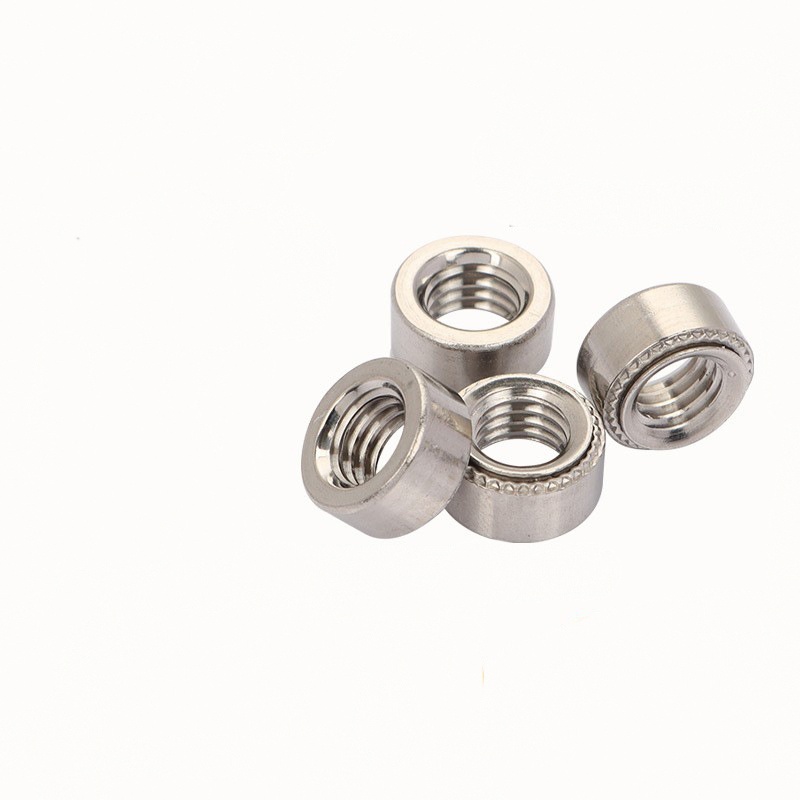

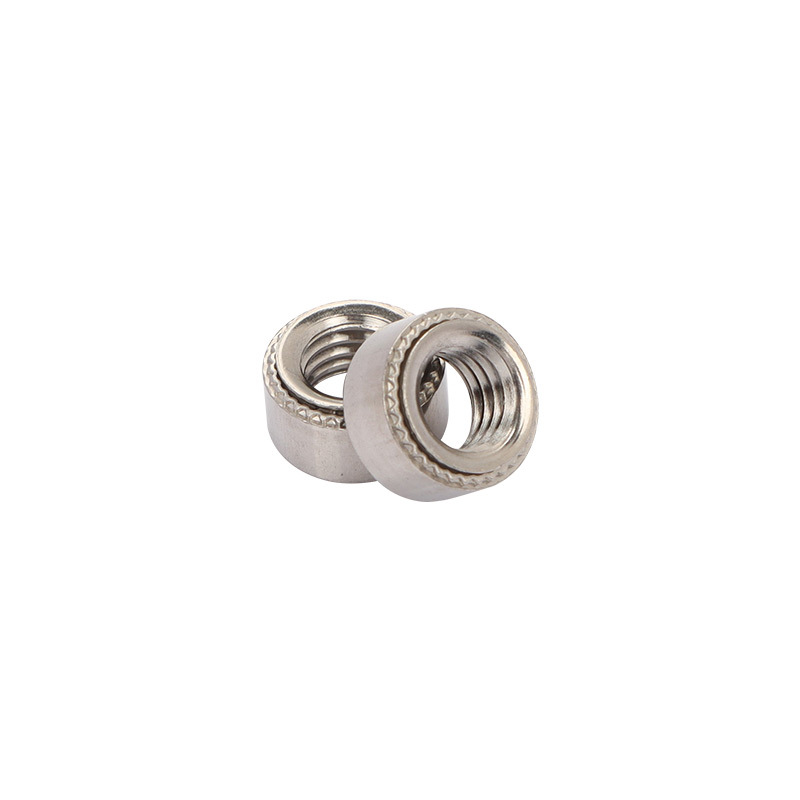

Écrou de sertissage résistant aux vibrations

Cette déformation unique crée un joint affleurant et résistant aux vibrations où l'écrou de sertissage résistant aux vibrations est fixé. Les fils de qualité commencent par les produits des fabricants Xiaoguo®.

Modèle:QIB/IND S

envoyer une demande

Description du produit

Une fois fabriqués, les écrous à sertir résistants aux vibrations subissent souvent des traitements de surface pour les aider à mieux résister à la rouille et à avoir une meilleure apparence. Les plus courants incluent le zingage – chromate transparent, jaune ou noir – qui offre une protection décente. Il existe également un placage en alliage zinc-nickel qui fonctionne encore mieux contre la rouille. Pour les écrous en acier inoxydable, la passivation est utilisée pour rendre leur résistance naturelle la plus bonne possible. Le traitement que vous choisissez dépend de l’endroit où la noix sera utilisée et de son apparence. La façon dont les écrous de sertissage résistants aux vibrations sont installés maintient naturellement ce revêtement intact là où se trouve le joint, ce qui est important.

Détails des paramètres du produit :

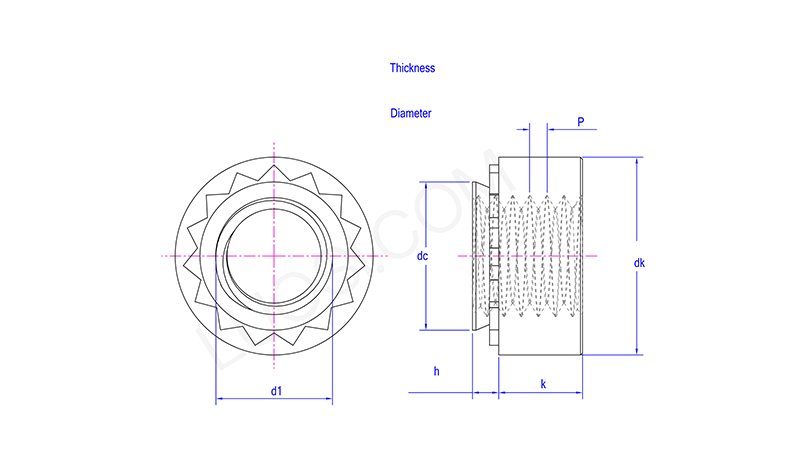

Les tailles des écrous de sertissage résistants aux vibrations sont standardisées avec soin. Les principales spécifications incluent la taille du filetage, comme métrique de M3 à M12, ou impérial de #4-40 à 1/2"-13 UNC/UNF. Il y a aussi le style de tête (hexagonal, carré, rond), plus le diamètre de la tête, le diamètre et la longueur de la tige, et la taille des pièces de clinchage (comme le diamètre extérieur et la hauteur du moletage), ainsi que la hauteur totale.

Une chose importante est que le diamètre du pilote doit correspondre à l'épaisseur et aux propriétés du matériau dans lequel il est utilisé. Les fabricants fournissent des fiches détaillées indiquant l'épaisseur minimale et maximale de la tôle, la taille du trou (s'il est pré-percé) et la force d'installation nécessaire pour chaque type d'écrou de sertissage résistant aux vibrations.

Lun	M2-0	M2-1	M2-2	M2.5-0	M2.5-1	M2.5-2	M3-0	M3-1	M3-2	M3.5-0	M3.5-1
P	0.4	0.4	0.4	0.45	0.45	0.45	0.5	0.5	0.5	0.6	0.6
CC maximum	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.2	4.73	4.73
ne sais pas min	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.05	6.85	6.85
ne sait pas max	6.55	6.55	6.55	6.55	6.55	6.55	6.55	6.55	6.55	7.35	7.35
kmin	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25	1.25
kmax	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75
h codeur	0	1	2	0	1	2	0	1	2	0	1
h max	0.77	0.97	1.38	0.77	0.97	1.38	0.77	0.97	1.38	0.77	0.97
Épaisseur de la plaque de montage min	0.8	1	1.4	0.8	1	1.4	0.8	1	1.4	0.8	1
Diamètre des trous de montage min	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.22	4.75	4.75
Diamètre des trous de montage max	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.3	4.83	4.83
d1	M2	M2	M2	M2.5	M2.5	M2.5	M3	M3	M3	M3.5	M3.5

Quelle est la solidité de la connexion assurée par un écrou à sertir résistant aux vibrations ?

Un écrou bien mis en place crée une connexion très forte. Vous pouvez déterminer sa solidité grâce à deux choses : à quel point il est difficile de le pousser à travers la feuille (force de poussée) et à quel point il résiste à la rotation lorsqu'il y a une pression sur lui (résistance au couple).

Sa résistance dépend de la taille de l'écrou, de sa composition, de l'épaisseur de la feuille, de la composition de la feuille et de la qualité de son installation. La plupart du temps, c'est aussi solide qu'un écrou à souder.
