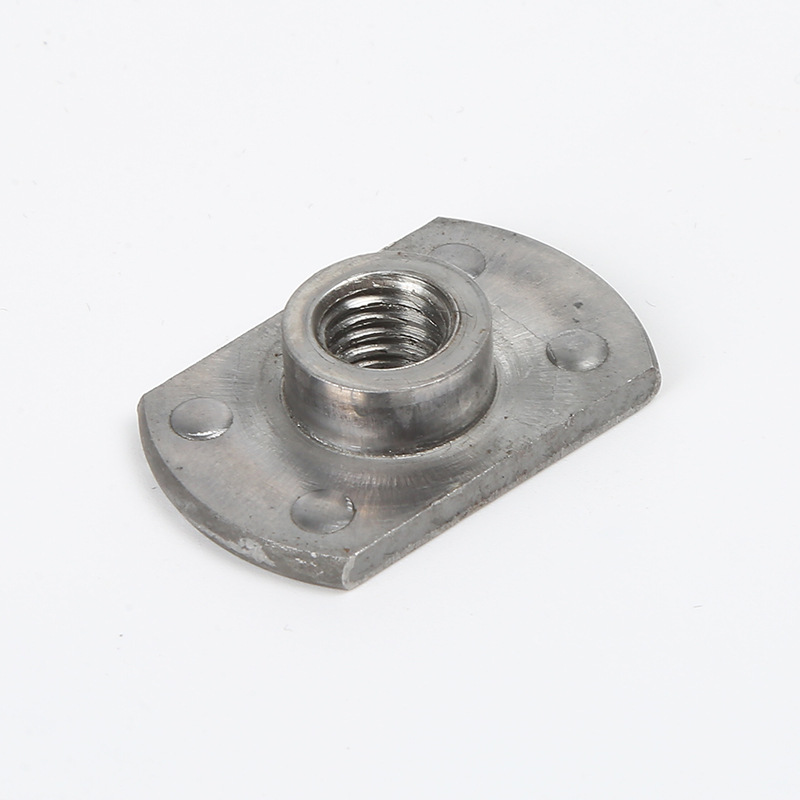

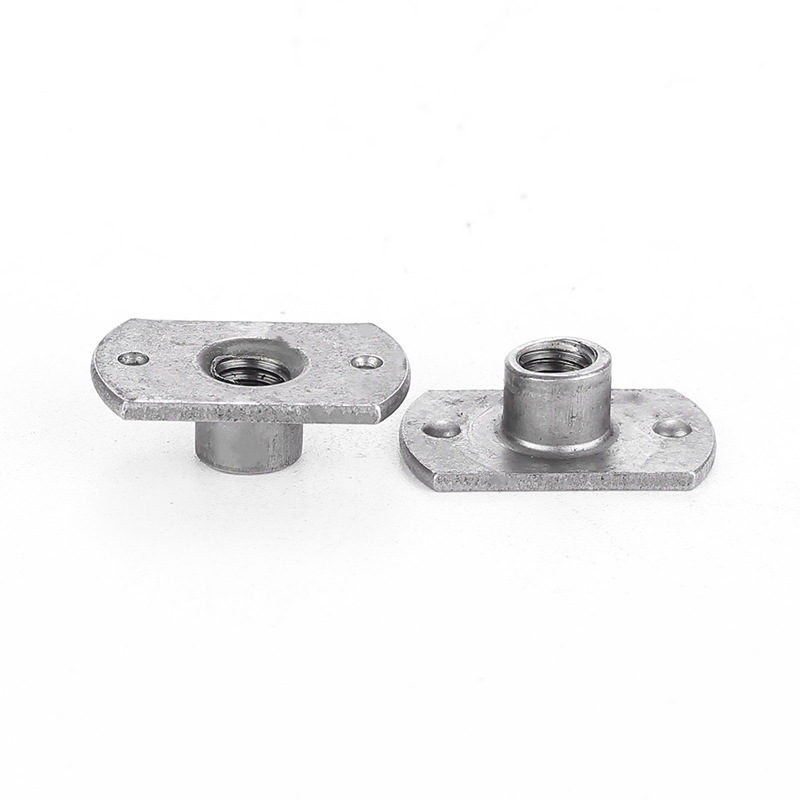

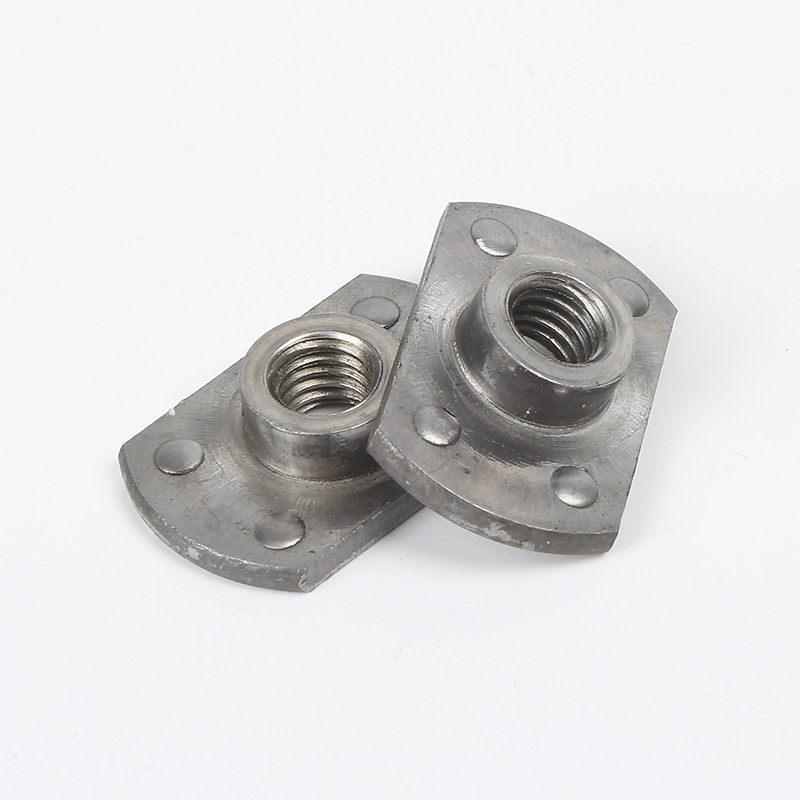

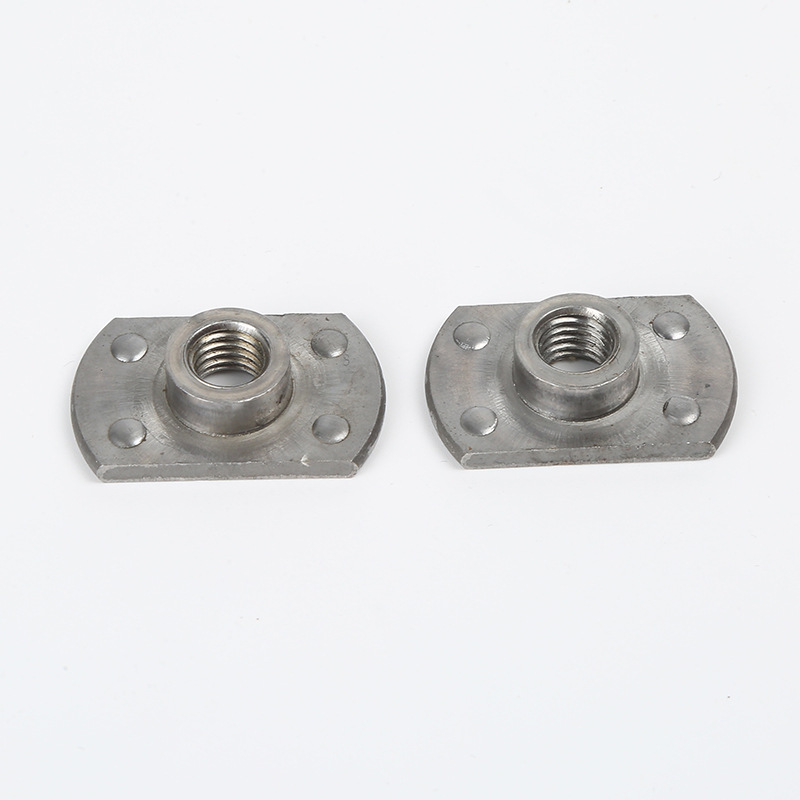

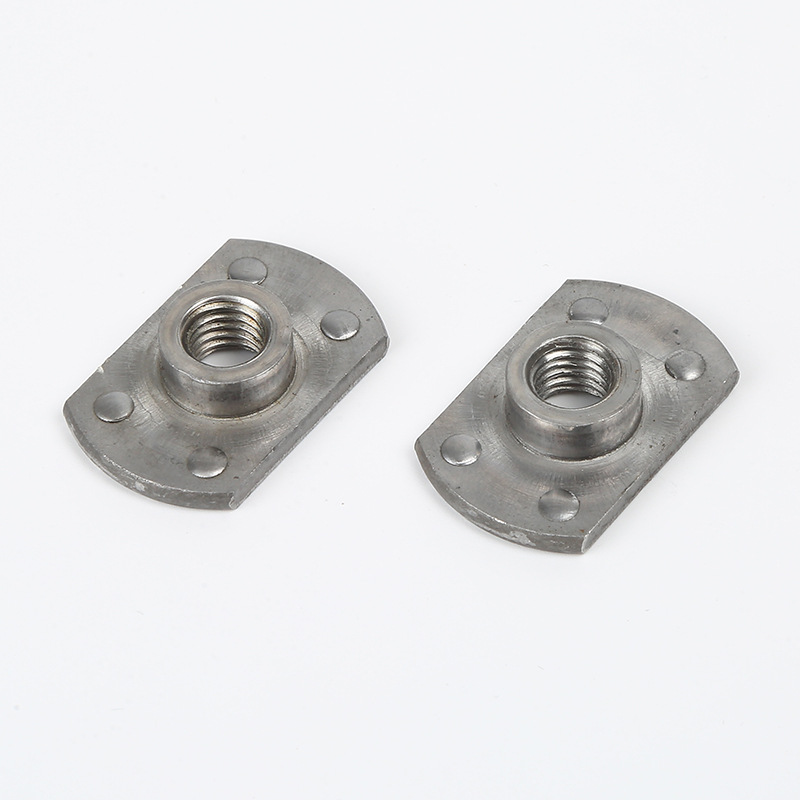

Noix de soudure de style T intégral

Ce profil unique en forme de T des noix de soudure de style T intégral offre une stabilité et un alignement améliorés pendant le processus de soudage. La livraison fiable et opportune reste un engagement clé de Xiaoguo® à ses clients mondiaux, y compris les fabricants, les distributeurs et les partenaires industriels, garantissant des opérations transparentes dans leurs chaînes d'approvisionnement.

Modèle:JIS B1196-3.2-1994

envoyer une demande

Description du produit

Les écrous de soudure de style T intégral ont des tailles standard en fonction de la taille du fil, comme M4, M5, M6, M8, 1/4 "-20, 5/16" -18 - ainsi que le diamètre de la bride, la hauteur totale, la hauteur de la projection et la conception des jambes.

Il existe des normes clés qu'ils suivent, comme ISO 10511, DIN 928 (utilisé beaucoup en Europe) et différentes spécifications de constructeurs automobiles. Les dimensions sont tenues exact pour s'assurer que le soudage fonctionne de la même manière, les fils s'adaptent correctement et ils montent à chasse d'eau.

Il est vraiment important de choisir l'écrou de soudure de style T de la bonne taille pour l'épaisseur de la feuille métallique. Il s'assure que la soudure est forte et que l'articulation résiste bien.

Avantages du produit:

Une fois que les écrous de soudure de style T intégrants sont installés, ils n'ont pas besoin de beaucoup d'entretien. Avant de les utiliser, conservez-les dans un endroit sec et gardez des huiles ou des crasses - celles-ci peuvent gâcher le soudage.

L'essentiel est de faire en sorte que les paramètres de soudage sont corrects: courant, temps, pression. Cela garantit que la soudure est forte et cohérente. La façon dont ils tiennent bien avec le temps dépend principalement de la qualité de la soudure initiale et du fait que le matériau ou le traitement de surface convient à leur utilisation.

S'ils sont correctement soudés, les noix de soudure de style T intégrales restent en tant que solution permanente et filetée sans tracas aussi longtemps que l'ensemble est utilisé.

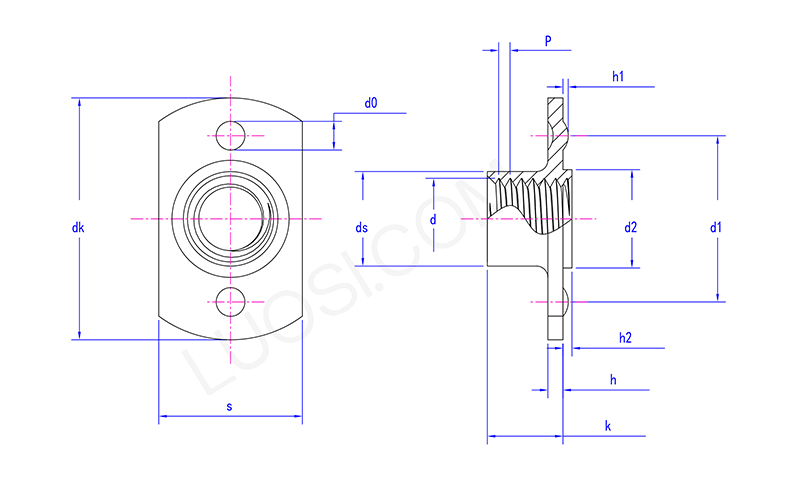

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1 丨 1,25	1,25 丨 1,5	1,5 丨 1,75
DK Max	20.5	20.5	23.7	23.7	31	33.2
DK Min	19.5	19.5	22.3	22.3	29	30.8
s max	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
DS Max	5.9	6.7	8.3	10.2	13.2	15.2
DS Min	5.4	6.2	7.8	9.5	12.5	14.5
k max	5.9	6.9	7.5	9	10.6	11.8
K min	5.1	6.1	6.5	8	9.4	10.2
H Max	1.4	1.4	1.85	1.85	2.3	2.3
H min	1	1	1.35	1.35	1.7	1.7
d2 max	6.9	6.9	8.9	10.9	12.9	14.9
D2 min	6.7	6.7	8.7	10.7	12.7	14.7
H2 Max	0.8	0.8	0.8	0.8	1.2	1.2
H2 mon	0.6	0.6	0.6	0.6	1	1
d0 max	3.25	3.25	3.25	3.25	4.05	4.05
d0 mon	2.75	2.75	2.75	2.75	3.55	3.55
h1 max	0.6	0.6	0.6	0.6	0.7	0.7
H1 min	0.4	0.4	0.4	0.4	0.5	0.5
d1 max	15.2	15.2	17.25	17.25	22.3	24.3
D1 min	14.8	14.8	16.75	16.75	21.7	23.7

Normes unifiées:

Nous sommes stricts quant à des contrôles de qualité tout en faisant des noix de soudure de style T intégrales. Cela signifie vérifier les matériaux lorsqu'ils entrent, mesurer des choses comme les fils et la hauteur de projection à différentes étapes de production et effectuer des tests qui cassent les pièces pour vérifier la résistance de la soudure, la quantité de couple qu'ils peuvent prendre et la résistance à la poussée. Nous vérifions également la finition de la surface et échantillons les lots finaux en utilisant les normes AQL.

Nous utilisons le contrôle des processus statistiques pour nous assurer que chaque écrou de style T reste cohérent et répond aux spécifications.
