Écrous à souder de style T avec type 1A

Les écrous à souder de style T de type 1A sont spécialement conçus pour le soudage des métaux et sont conformes à la spécification 1A, garantissant un ajustement serré. Adaptée aux cadres métalliques, aux supports ou aux équipements mécaniques, la conception en forme de T permet de gagner de la place. L'usine Xiaoguo® dispose d'une grande quantité de marchandises en stock. Nous pouvons également personnaliser et fournir des produits répondant à des besoins spécifiques.

Modèle:JIS B1196-3.1-2001

envoyer une demande

Description du produit

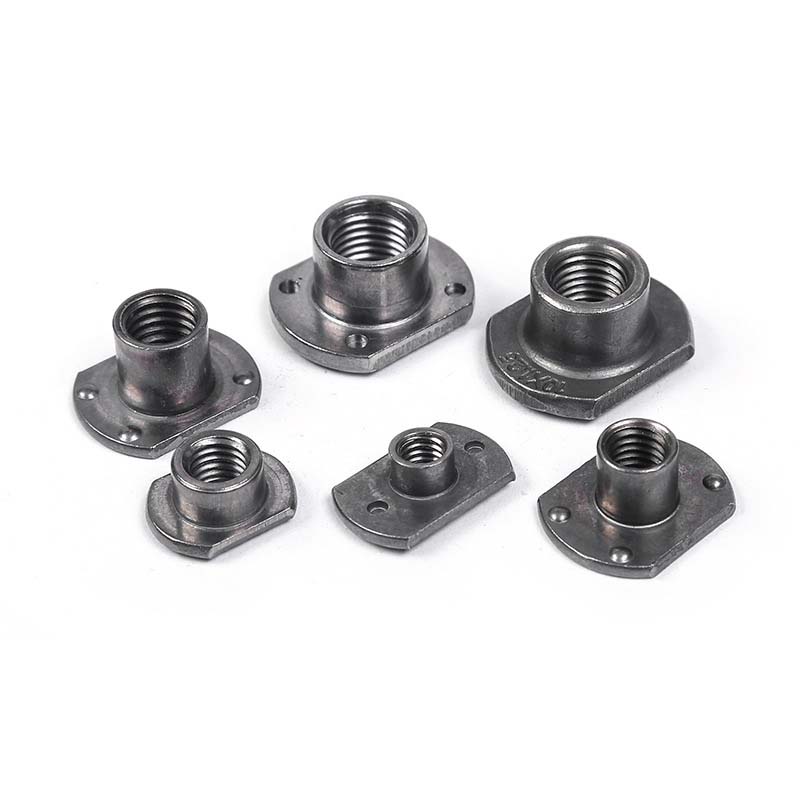

Les écrous à souder de type T de type 1A ont une forme ressemblant à la lettre « T », avec la partie cylindrique filetée en bas. Il y a plusieurs petites saillies sur la bride, spécialement conçues pour le soudage. Les spécifications du filetage commun vont de M4 à M12.

Paramètres du produit

T style weld nuts with type 1A parameter

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
ne sait pac'est maximum	20.5	20.5	23.7	23.7	31	33.2
ne sais pas min	19.5	19.5	22.3	22.3	29	30.8
c'est maximum	12.25	12.25	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
DS max	5.9	6.7	8.3	10.2	13.2	15.2
js min	5.4	6.2	7.8	9.5	12.5	14.5
kmax	5.9	6.9	7.5	9	10.6	11.8
kmin	5.1	6.1	6.5	8	9.4	10.2
h max	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7
d2 maximum	6.9	6.9	8.9	10.9	12.9	14.9
j2 min	6.7	6.7	8.7	10.7	12.7	14.7
h2 maximum	0.8	0.8	0.8	0.8	1.2	1.2
h2 min	0.6	0.6	0.6	0.6	1	1
d0 maximum	3.25	3.25	3.25	3.25	4.05	4.05
j0 min	2.75	2.75	2.75	2.75	3.55	3.55
h1 max	0.6	0.6	0.6	0.6	0.7	0.7
h1 min	0.4	0.4	0.4	0.4	0.5	0.5
d1 maximum	15.2	15.2	17.25	17.25	22.3	24.3
j1 min	14.8	14.8	16.75	16.75	21.7	23.7

Caractéristiques du produit et installation

Les écrous à souder de style T de type 1A présentent une structure distinctive en forme de T. La bride peut augmenter la zone de contact avec la plaque métallique, répartir la pression et rendre le soudage plus sécurisé. La taille et la hauteur des saillies de soudage sur la bride sont les mêmes et le chauffage est uniforme pendant le processus de soudage. Sa précision de filetage est élevée. Lorsque le boulon est vissé, il est très lisse au toucher, sans aucun coincement ni desserrage.

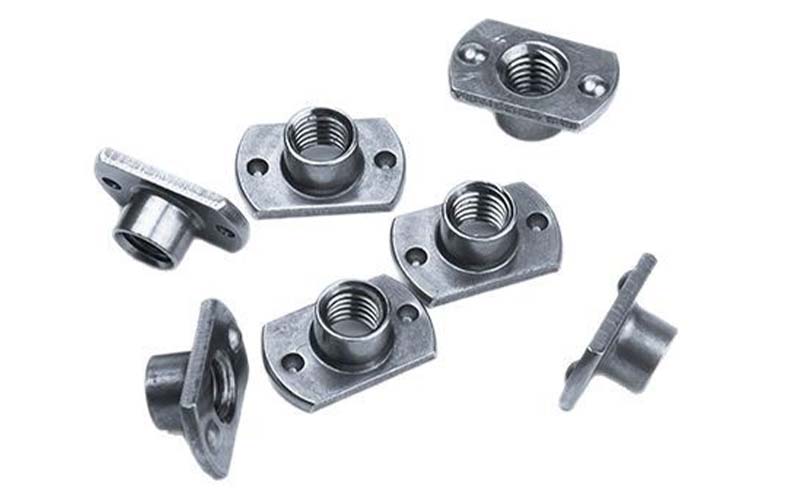

T style weld nuts with type 1A

Les écrous à souder de type T 1A doivent leur nom à leur forme : le corps de l'écrou hexagonal est monté de manière excentrique sur la plaque de base rectangulaire (bride). Le type 1A indique qu'il est conçu pour le soudage à l'arc (MIG ou TIG) autour du bord de la bride. La conception en forme de « T » vous permet de positionner les trous filetés à l'emplacement souhaité, même près du bord où un écrou central ne peut pas être installé, et cela peut être facilement réalisé.

L'installation d'écrous à souder de style T de type 1A signifie effectuer un soudage le long de la périphérie de la bride rectangulaire. La base de l'écrou de type 1A est plate et ne comporte ni trous ni saillies. Vous pouvez utiliser MIG ou TIG pour créer des cordons de soudure continus le long du bord de la bride. Une bonne fusion globale est cruciale car c’est le seul moyen de fixer la bride. Veuillez nettoyer soigneusement le métal au préalable.

Les écrous à souder de type 1A T sont plus chers que les écrous ordinairesécrous carrés. Vous devrez payer pour le traitement de la forme de la bride et des matériaux supplémentaires. Ils mettent également plus de temps à être correctement soudés autour de la bride. Surtout lorsque la position du filetage doit être décalée, utilisez-les ; sinon, les écrous standards pourraient être moins chers.
