Écrous à souder de style T avec type 2A

Xiaoguo® est un fabricant de fixations proposant une variété de produits de fixation et une usine de production professionnelle. Les écrous à souder de style T de type 2A sont conformes à la spécification 2A et conviennent au soudage sur des surfaces métalliques. Ils sont applicables à diverses applications telles que les machines, les châssis en acier ou les composants automobiles.

Modèle:JIS B1196-3.2-2001

envoyer une demande

Description du produit

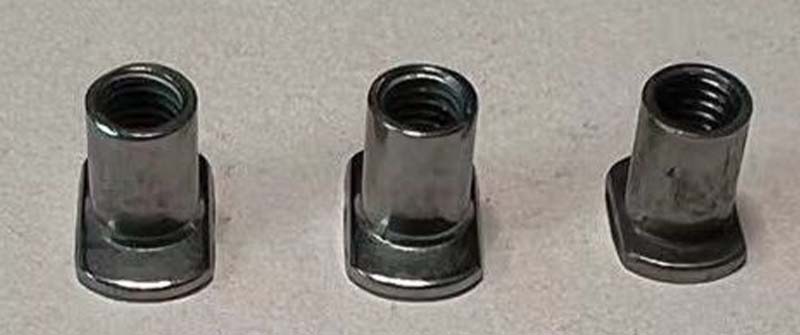

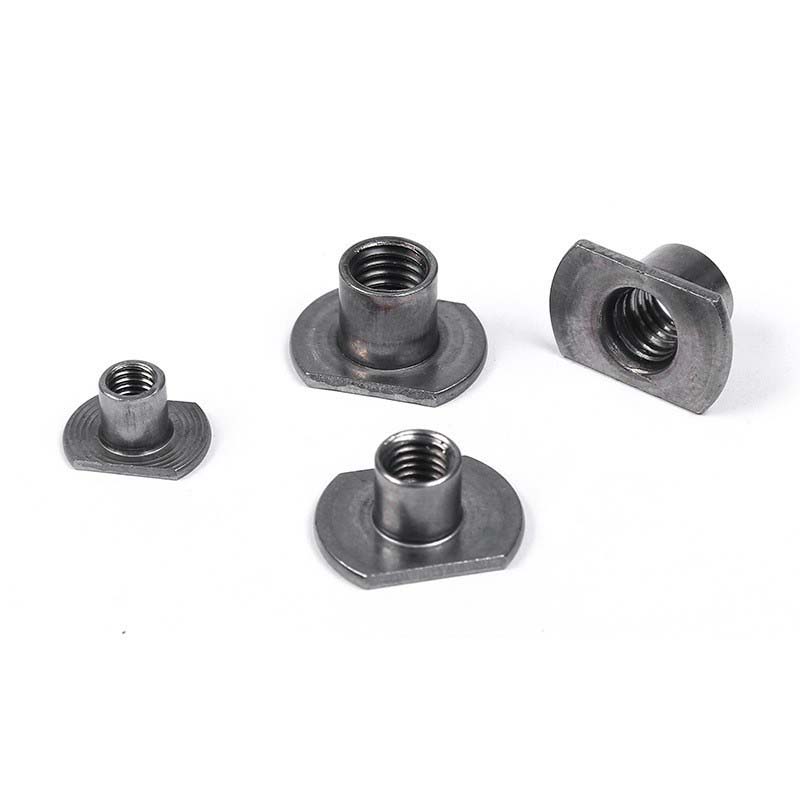

Le dessus des écrous à souder de style T de type 2A est un disque à bride plate et en dessous se trouve une partie cylindrique avec des filetages. Ils peuvent être utilisés sans problème dans des environnements ordinaires. Si l'environnement de travail est humide ou corrosif, il est recommandé d'utiliser des matériaux en acier inoxydable.

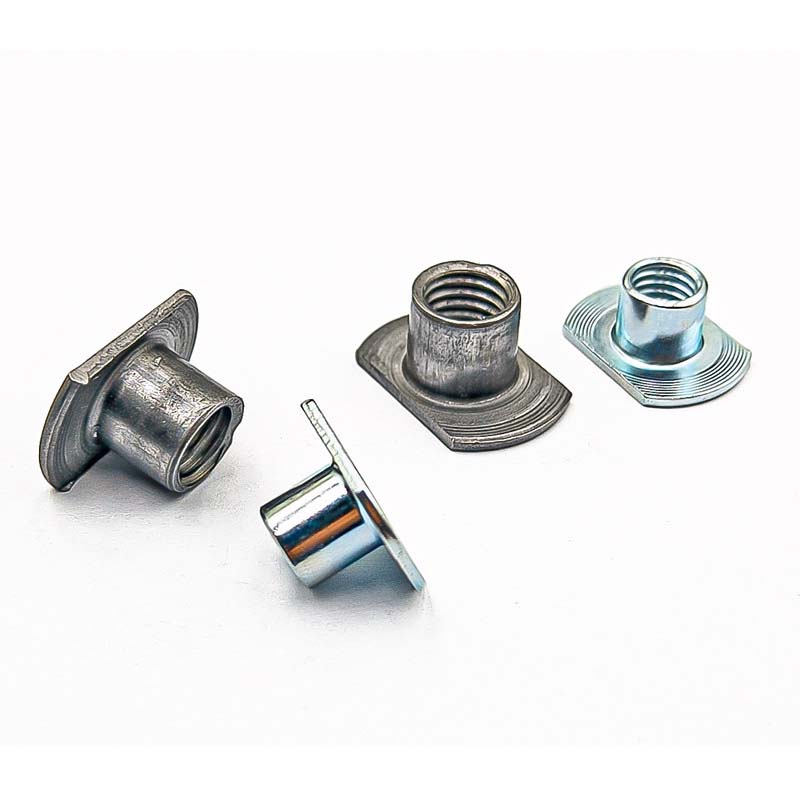

T Style weld nuts with type 2A

Avantages du produit

Les écrous à souder de style T de type 2A sont généralement en acier au carbone et sont généralement galvanisés. Les saillies sont formées avec précision et leur hauteur et leur forme affectent directement la qualité du soudage. S’ils sont pliés lors de la manipulation, la qualité du soudage en sera affectée. Notre usine garantit que ces saillies sont uniformes et suffisamment robustes pour accueillir le système d'alimentation.

Après avoir utilisé des écrous à souder de type T de type 2A, inspectez visuellement les points de soudure. Vous devriez pouvoir voir un noyau de soudure solide au point de saillie. Il devrait sembler fusionné avec le matériau de base. Si la forme du point de saillie est encore distincte, ou s'il semble carbonisé ou piqué, alors les paramètres de soudage (courant, temps, pression) doivent être ajustés pour obtenir une liaison sécurisée.

L'un des principaux avantages des écrous à souder de type T 2A est leurs performances de soudage constantes. La partie surélevée contrôle l'accumulation de chaleur et la position de fusion, garantissant ainsi un noyau de soudure fiable à chaque fois. Par rapport aux soudures circonférentielles manuelles (telles que le type 1A), cela réduit le risque de résistance de soudage insuffisante ou de soudures manquées. Ceci est crucial pour le contrôle qualité dans un environnement automatisé.

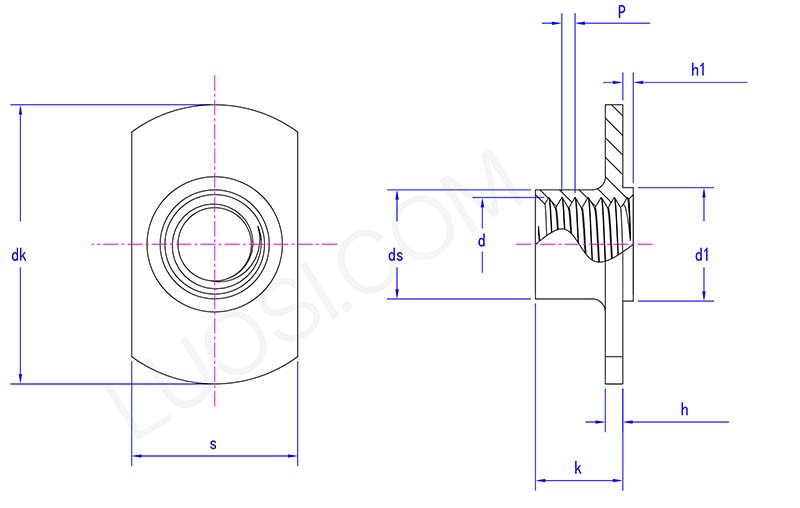

T Style weld nuts with type 2A parameter

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
ne sait pac'est maximum	23.7	24.7	27	29	33.2	37.2
ne sais pas min	22.3	23.3	25	27	30.8	34.8
c'est maximum	12.25	12.5	14.3	14.3	19.4	21.5
s min	11.75	11.75	13.7	13.7	18.6	20.5
DS max	5.9	6.7	8.3	10.2	13.2	15.2
js min	5.4	6.2	7.8	9.5	12.5	14.5
kmax	5.9	6.9	7.5	9	10.6	11.8
kmin	5.1	6.1	6.5	8	9.4	10.2
h max	1.4	1.4	1.85	1.85	2.3	2.3
h min	1	1	1.35	1.35	1.7	1.7
d1 maximum	6.9	6.9	8.9	10.9	12.9	14.9
j1 min	6.7	6.7	8.7	10.7	12.7	14.7
h1 maximum	0.8	0.8	0.8	0.8	1.2	1.2
h1 min	0.6	0.6	0.6	0.6	1	1

Installation du produit

Placez les écrous à souder de style T de type 2A sur la plaque métallique à souder. Utilisez une machine à souder par points pour souder les points saillants sur la bride. Les écrous seront ensuite solidement fixés sur la plaque métallique, ce qui les rend particulièrement adaptés aux scénarios de production de masse. Sa structure en forme de T est très robuste et peut résister à des tensions considérables. Il ne tombera pas facilement de la pièce soudée.
