Goujon à souder par projection de type U3

Les goujons à souder par projection de type U3 sont faciles à souder sur des surfaces en acier et leurs filetages métriques s'adaptent parfaitement aux écrous standards. Il convient parfaitement à une connexion rapide dans les projets métalliques. Le fournisseur Xiaoguo® suit strictement les normes IFI 148-1-2002.

Modèle:IFI 148-1-2002

envoyer une demande

Description du produit

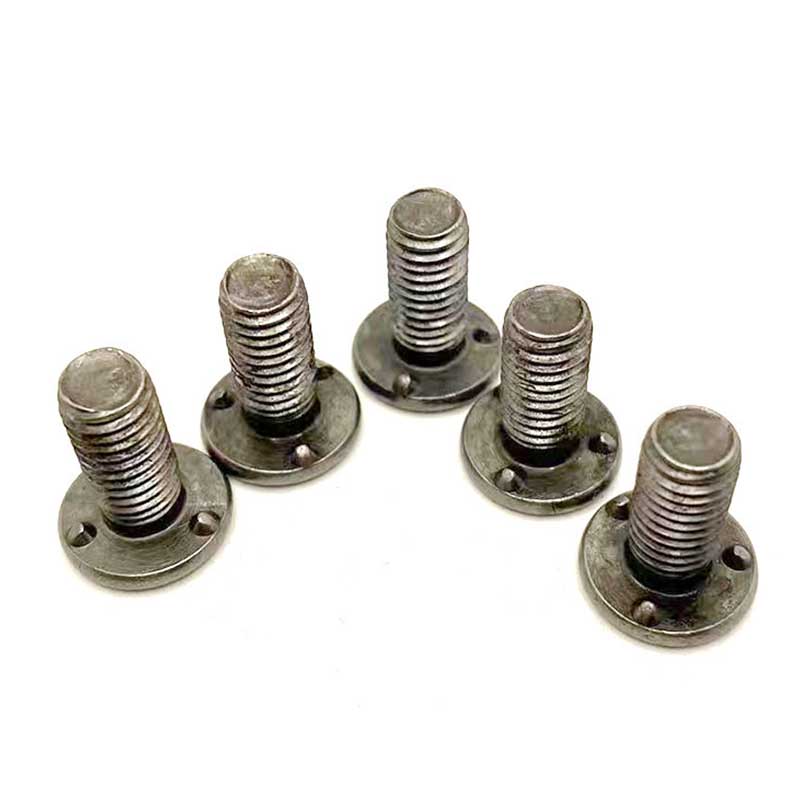

Le goujon à souder par projection de type U3 est une pièce de fixation spécialement conçue pour les installations de soudage. D'après l'apparence, il y a trois petites saillies symétriquement réparties sous la tête de ce goujon, et ces trois saillies sont les structures clés utilisées pour le soudage.

Applications et paramètres

Lun	#4	#6	#8	#10	1/4	5/16	3/8	1/2
P	40\|48	32\|40	32\|36	24\|32	20\|28\|32	18\|24\|32	16\|24\|32	13\|20\|28
NSP Max	0.26	0.323	0.385	0.448	0.575	0.755	0.88	1.005
Ne sais pas min	0.24	0.303	0.365	0.428	0.55	0.725	0.85	0.975
kmax	0.046	0.052	0.068	0.068	0.083	0.099	0.114	0.146
Kmin	0.036	0.042	0.058	0.058	0.073	0.089	0.104	0.136
d0 maximum	0.045	0.055	0.075	0.085	0.105	0.125	0.135	0.155
d0 mon	0.035	0.045	0.065	0.075	0.095	0.115	0.125	0.145
h max	0.017	0.022	0.027	0.032	0.042	0.047	0.052	0.062
H min	0.013	0.018	0.023	0.028	0.038	0.043	0.048	0.058
D1	0.18	0.226	0.0268	0.312	0.406	0.531	0.625	0.75
max	0.015	0.02	0.025	0.03	0.04	0.045	0.05	0.06

Type U3 projection weld stud parameter

Les goujons soudés par projection de type U3 peuvent être utilisés pour fixer les faisceaux de câbles de remorque. Ils peuvent résoudre le problème des attaches de câble coincées dans le faisceau de câbles de la remorque. Soudez-les directement au châssis de la remorque tous les 12 pouces. Son anneau de soudage annulaire fond complètement et la vitesse de soudage est rapide. Le dispositif de fixation du faisceau de câbles à pince se fixe sur le goujon sans nécessiter de perçage. Sur routes accidentées, ses performances sismiques sont meilleures que celles des supports collés.

Les goujons soudés par projection de type U3 sont utilisés pour la construction de supports de panneaux solaires. Si vous souhaitez installer des rails solaires sur un toit ondulé mince, ils peuvent empêcher les fuites. Soudez le rail solaire à travers le panneau de toit jusqu'à la panne située en dessous. Le joint thermofusible peut empêcher l'eau de s'infiltrer. Fixez le rail de guidage directement aux goujons avec des boulons.

Goujons à souder en saillie de type U3 pour fixation sur rail de convoyeur. Les boulons de guidage du cadre fin sont tombés, vous pouvez donc les utiliser pour renforcer le support. Soudez le long du cadre tous les 18 pouces. Fixez le rail de guidage aux goujons avec des boulons. Réduisez les temps d’arrêt dans les usines alimentaires causés par le détachement des fils.

Soudage

Goujons à souder par projection de type U3 pendant le soudage, les trois saillies sous la tête peuvent entrer entièrement en contact avec la surface de la pièce. Grâce à la chaleur générée par le courant de soudage, les saillies et la pièce fondent et fusionnent rapidement, formant une connexion très stable pouvant résister à des forces de traction et de cisaillement considérables.
