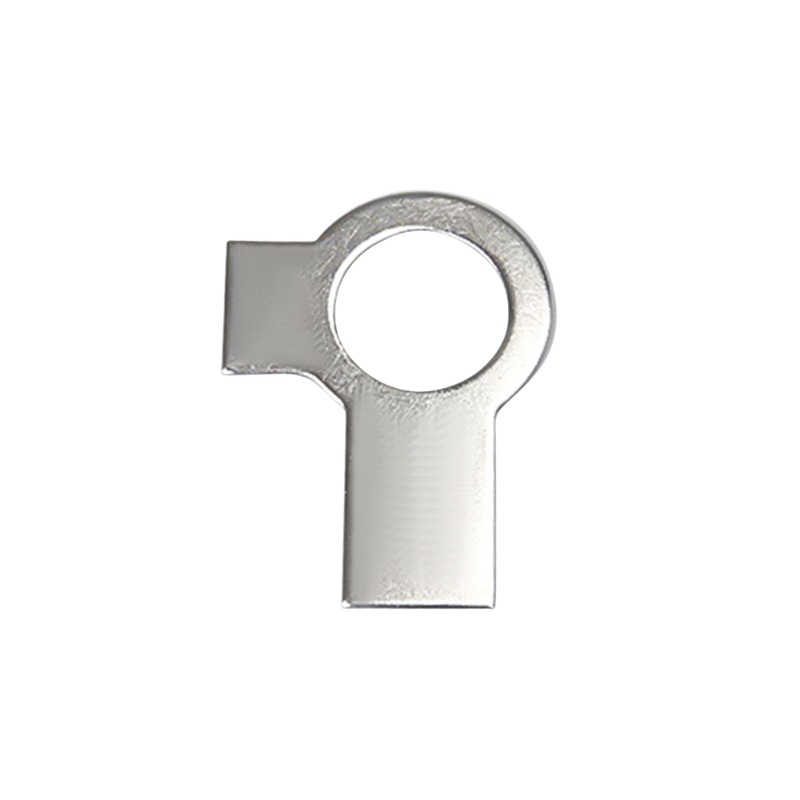

Rondelles à languettes en acier noir avec languette longue et aile

Les rondelles à languettes en acier noir avec languette longue et aile produites par l'usine Xiaoguo® ont une structure simple, facile à utiliser et à utiliser. Lors de l'installation, seule une clé ordinaire est nécessaire et aucun outil supplémentaire n'est requis.

envoyer une demande

Description du produit

L'installation des rondelles à languettes en acier noir avec languette longue et aile implique quatre étapes simples. Veuillez suivre la séquence de fonctionnement suivante pour garantir un effet de verrouillage sécurisé.

【1】Outil

Clé (utilisée pour serrer les écrous ou les boulons)

Pince à bec pointu ou pince à bec plat (utilisée pour plier les embouts)

(Facultatif) Marteau + tournevis cruciforme (pour rondelles plus épaisses)

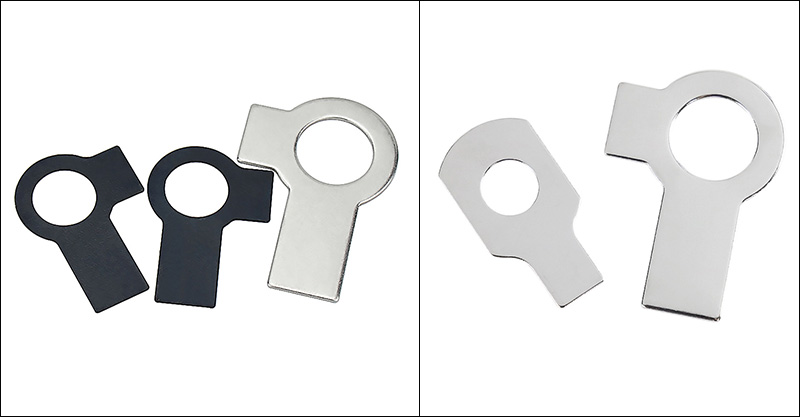

Black Steel Tab Washers With Long Tab and Wing

【2】Étapes d'installation

（1）Monter la rondelle

Passez le boulon à travers le trou de la pièce. Placez les rondelles à languette en acier noir avec languette longue et aile sur le boulon, gardez la languette longue et la languette courte tournées vers l'extérieur. Assurez-vous que la rondelle repose à plat contre la surface. Vissez l'écrou à la main, ne le serrez pas encore complètement.

(2) Serrez l'écrou

Utilisez une clé pour serrer l'écrou jusqu'à ce qu'il atteigne le couple requis.

（3） Pliez la languette courte

Saisissez la languette courte avec une pince et pliez-la vers le haut. Pliez-la fermement contre une face plate de l'écrou.

（4） Pliez la longue languette

Utilisez une pince pour plier la longue languette vers le bas ou sur le côté. Pliez-la dans la rainure de la pièce ou pliez-la fermement contre le bord de la pièce.

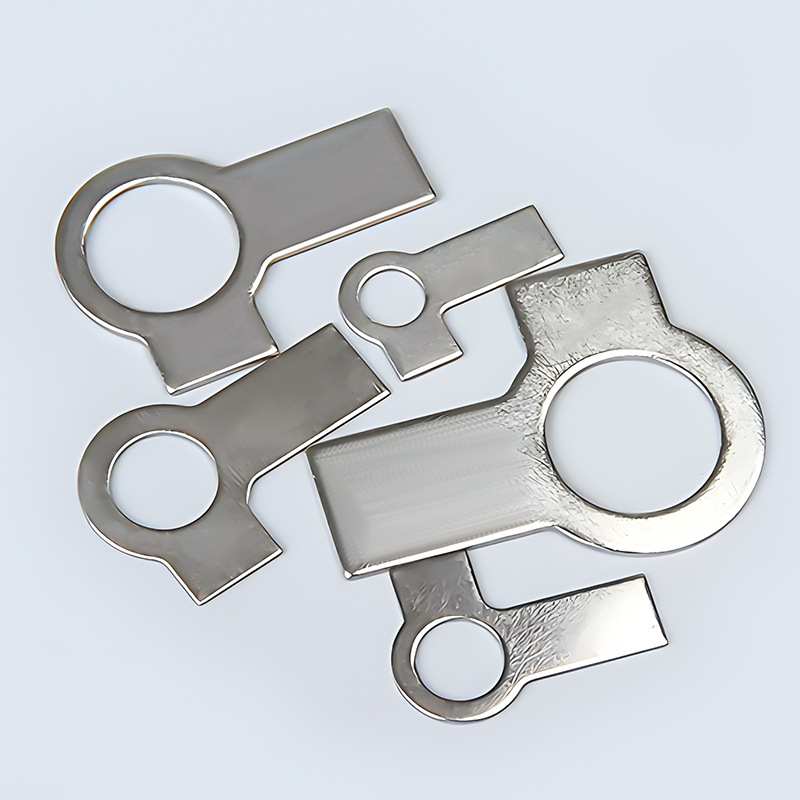

Black Steel Tab Washers With Long Tab and Wing

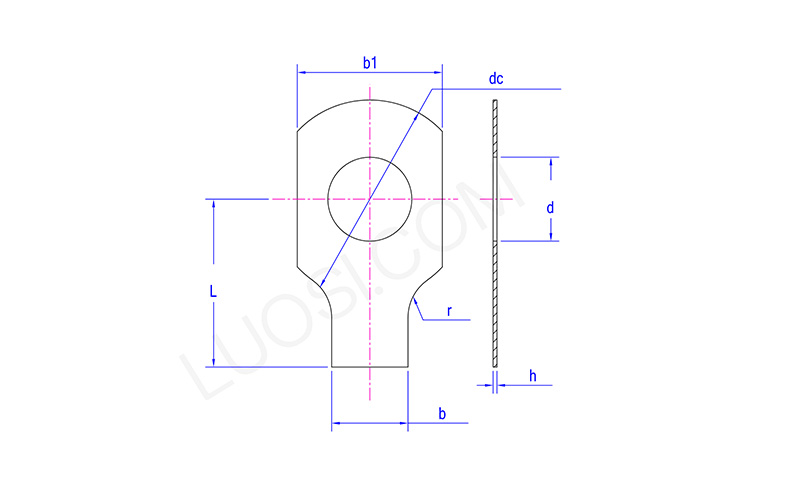

Lun	φ3	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
j max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
j min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
CC maximum	10	14	17	19	22	26	32	32	40	45	45
CC min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
Lmin	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
Lmax	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10

【3】Inspection de l'installation

Les oreilles courtes sont étroitement fixées au plan de l'écrou, empêchant l'écrou de tourner.

Les longues oreilles sont fermement fixées et les rondelles à languettes en acier noir avec longue languette et aile ne peuvent pas tourner par rapport à la pièce à usiner.

Les deux oreillettes ne présentent aucune fissure ni aucune flexion ou dommage excessif.

【4】Notes d'attention

(1) à usage unique : après l'installation, les oreillettes sont pliées de manière permanente. Lors du retrait, ils doivent être redressés par martelage ou coupés. Les rondelles à languettes en acier noir avec languette longue et aile ne peuvent pas être réutilisées.

(2) Ne pas trop plier : des flexions répétées ou des angles de flexion excessifs peuvent provoquer la rupture de la racine de l'écouteur, perdant ainsi sa fonction de verrouillage.

(3) Ne vous méprenez pas : les oreilles courtes doivent toujours pointer vers le haut et les oreilles longues doivent pointer vers le bas.
