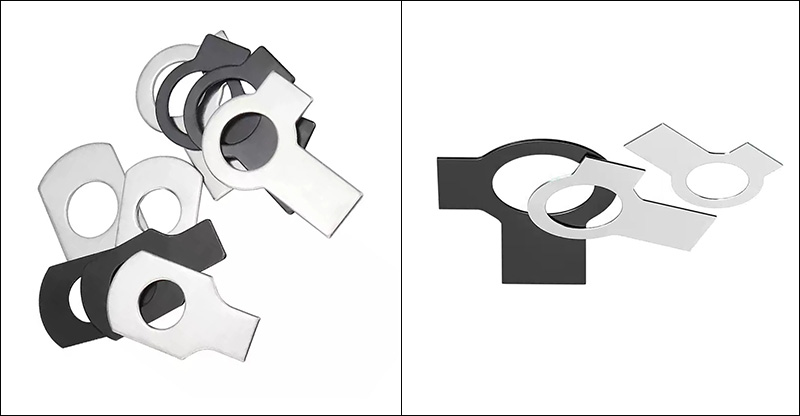

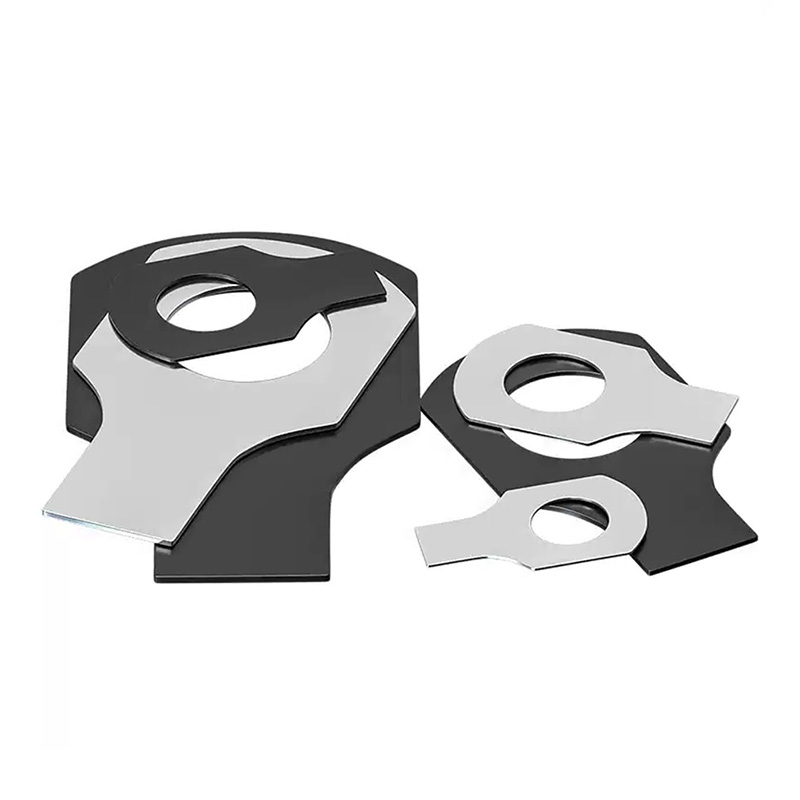

Rondelles à languettes avec languette longue et ailes

Les rondelles à languettes à languette longue et ailettes produites par l'usine Xiaoguo® ont une fiabilité extrêmement élevée en termes de fonction anti-desserrage. Même dans des conditions continues de vibrations et d'impacts, ils peuvent maintenir un bon état de verrouillage.

envoyer une demande

Description du produit

Le principe de fonctionnement des rondelles à languettes avec languette longue et ailes est basé sur un verrouillage mécanique pur, plutôt que sur la friction ou l'élasticité. Le mécanisme de base consiste à plier les deux oreillettes, empêchant ainsi physiquement l'écrou (ou la tête de boulon) de tourner par rapport à la pièce à usiner.

【1】Travaux spécifiquesprocessus

（1）Installation normale, avec languettes d'oreille réservées

Placez les rondelles à languette avec languette longue et ailettes sur le boulon, puis serrez l'écrou. À ce stade, les deux languettes restent droites et ne sont pas pliées.

(2) Pliez les oreilles courtes et verrouillez les écrous.

Utilisez une pince pour plier les oreilles courtes vers le haut, en les faisant adhérer fermement à un côté de l'écrou. Les oreilles courtes doivent reposer contre le plan de l'écrou pour l'empêcher de tourner.

(3) Pliez les longues oreilles et fixez les rondelles à languettes avec la longue languette et les ailes.

Pliez les longues oreilles vers le bas ou sur le côté, afin qu'elles puissent saisir le bord de la pièce, les insérer dans les trous oblongs de la pièce ou s'appuyer contre la saillie fixe.

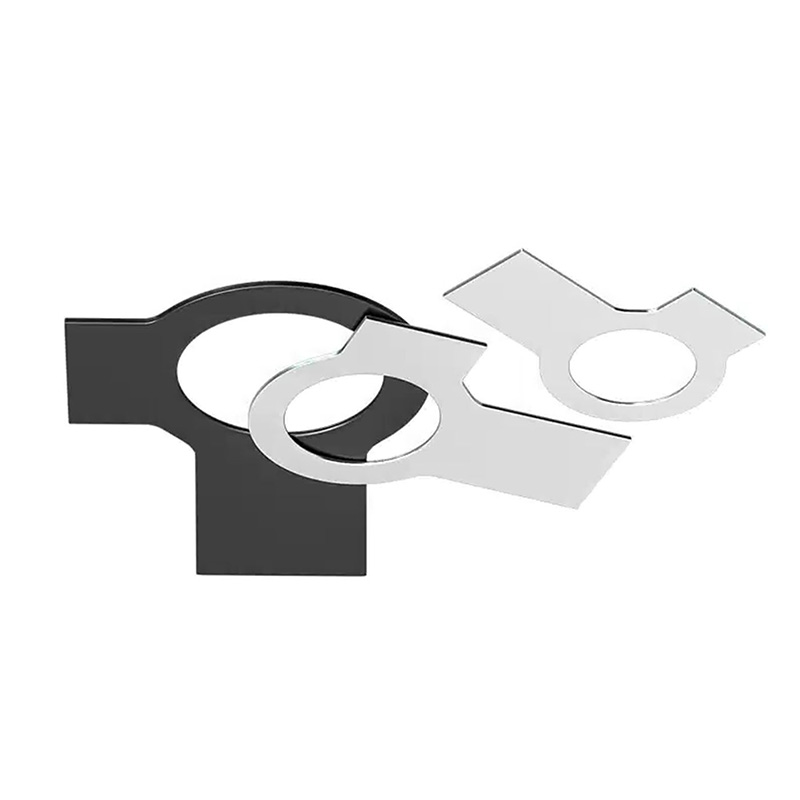

Tab Washers With Long Tab And Wings

【2】 Détermination de l'effet final

Une longue oreille fixe la rondelle sur la pièce, garantissant que la rondelle ne puisse pas tourner.

Les oreilles courtes verrouillent l'écrou et la rondelle ensemble, et l'écrou ne peut pas non plus tourner.

Puisqu'aucun mouvement relatif ne peut se produire entre la rondelle et l'écrou, la connexion par boulon est complètement verrouillée.

【3】La différence avec les mécanismes anti-desserrage basés sur la friction

Verrouillage par friction : Il empêche la rotation en créant une résistance. Les vibrations peuvent vaincre cette résistance et provoquer un desserrage.

Rondelles à languette avec languette longue et ailettes : Par interférence physique directe, tant que l'embout n'est pas plié ou endommagé, l'écrou ne tournera absolument pas. Ce mécanisme de verrouillage n'est pas affecté par les vibrations, la lubrification ou les changements de température.

Tab Washers With Long Tab And Wings

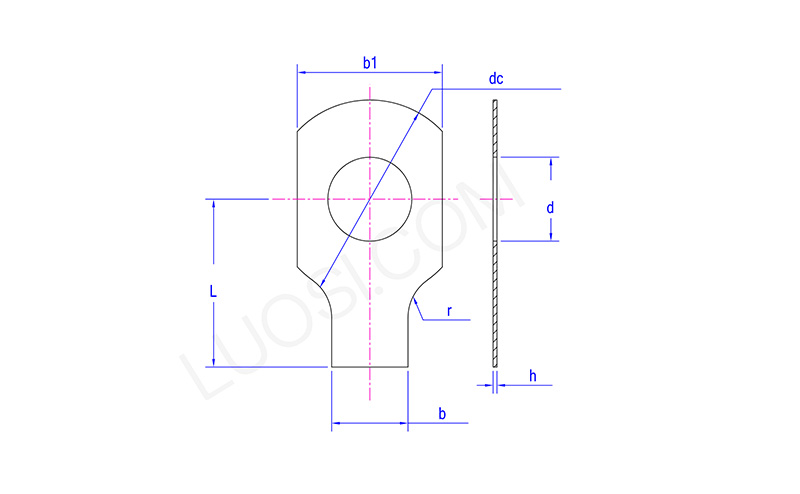

Lun	φ3	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
j max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
j min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
CC maximum	10	14	17	19	22	26	32	32	40	45	45
CC min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
Lmin	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
Lmax	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
