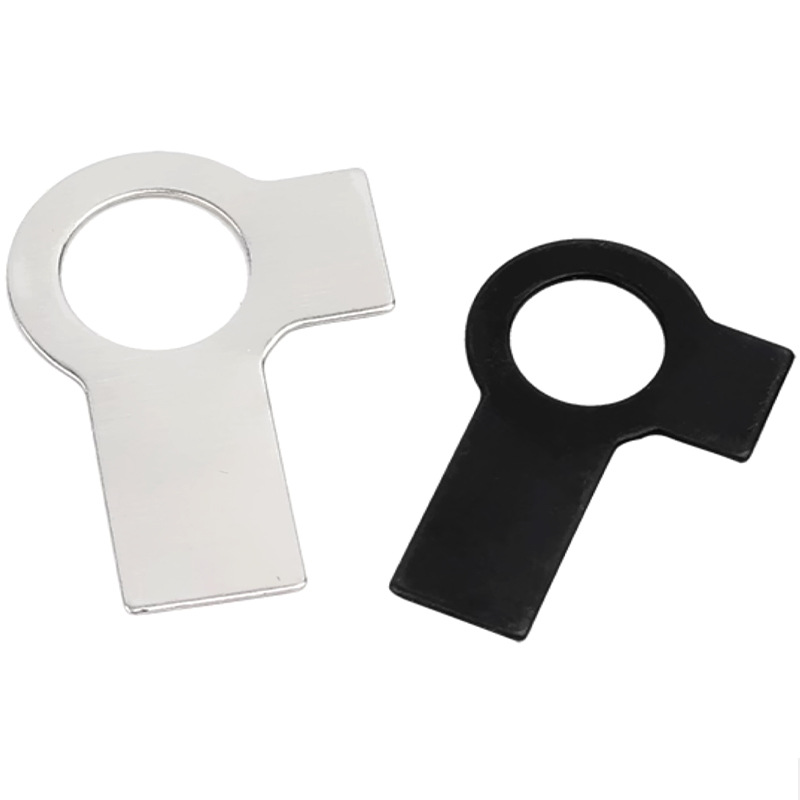

Rondelles à languettes avec languette longue et courte

Les rondelles à languettes à languette longue et courte produites par l'usine Xiaoguo® sont verrouillées mécaniquement plutôt que par friction. Le verrouillage mécanique empêche fondamentalement la rotation et l'effet de verrouillage est très évident.

envoyer une demande

Description du produit

La rondelle à languettes à languette longue et courte, conforme à la bague de verrouillage mécanique DIN 463, est une bague anti-desserrage à verrouillage purement mécanique d'une seule pièce. Il est formé par un seul processus de moulage sous pression, comprenant un écouteur long et un écouteur court, les deux embouts formant un angle d'environ 90°. Il est utilisé pour les boulons/écrous hexagonaux, obtenant un anti-desserrage grâce à la flexion d'un embout long et d'un embout court, et convient aux conditions de vibrations élevées, de charge dynamique et de dilatation et de contraction thermique. Cette structure peut empêcher complètement la rotation relative de l'écrou ou du boulon, obtenant ainsi un verrouillage mécanique fiable.

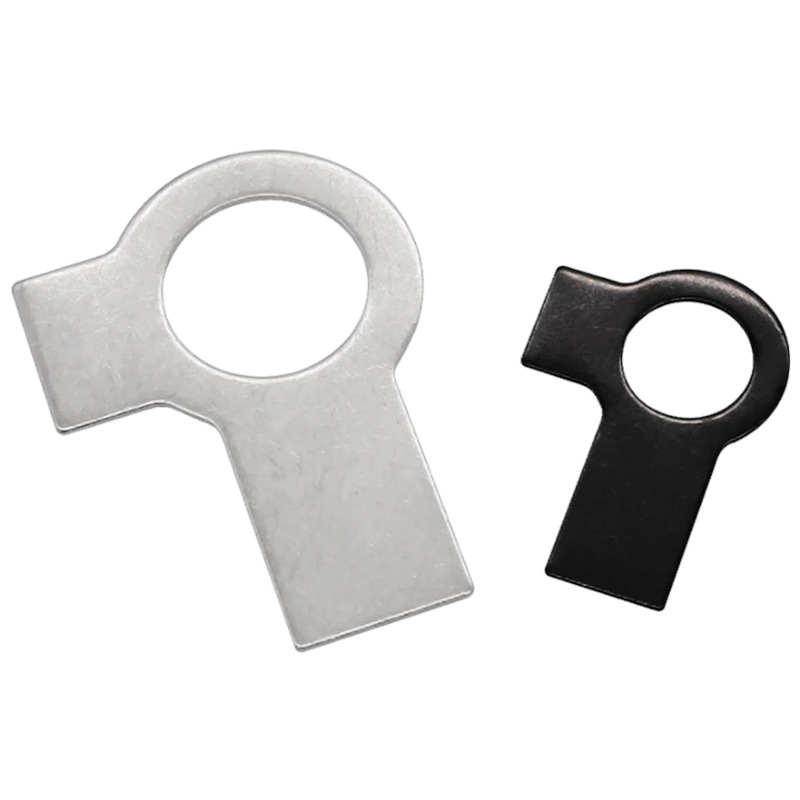

< style="text-align:center;"> Tab Washers With Long And Short Tab

Caractéristiques structurelles

Les caractéristiques structurelles des rondelles à languettes à languette longue et courte sont les suivantes :

（1） Moulage d'estampage intégré

L'ensemble des rondelles à languettes avec languette longue et courte est fabriqué à partir d'une seule feuille de métal par le processus d'estampage à froid. Il n'y a pas de soudure ni de composants supplémentaires, ce qui donne une structure simple, une résistance élevée et un faible coût.

(2) Conception à double oreille (une longue et une courte)

Le corps principal des rondelles à languettes avec languette longue et courte est circulaire et deux embouts auriculaires s'étendent vers l'extérieur le long du bord extérieur :

Onglet court : court en longueur

Onglet long : plus long

Les deux embouts forment entre eux un angle d’environ 90 degrés.

(3) Il y a une structure de libération du stress à la racine de l'écouteur.

Au point de connexion entre l'écouteur et le corps circulaire, des coins arrondis ou une légère contraction de la largeur sont conçus pour réduire la concentration de contraintes lors de la flexion et empêcher l'écouteur de se briser.

（4）Corps cylindrique

L'épaisseur du corps est uniforme. Il n'y a pas de dents ni de surfaces inclinées sur le corps et la surface est généralement lisse.

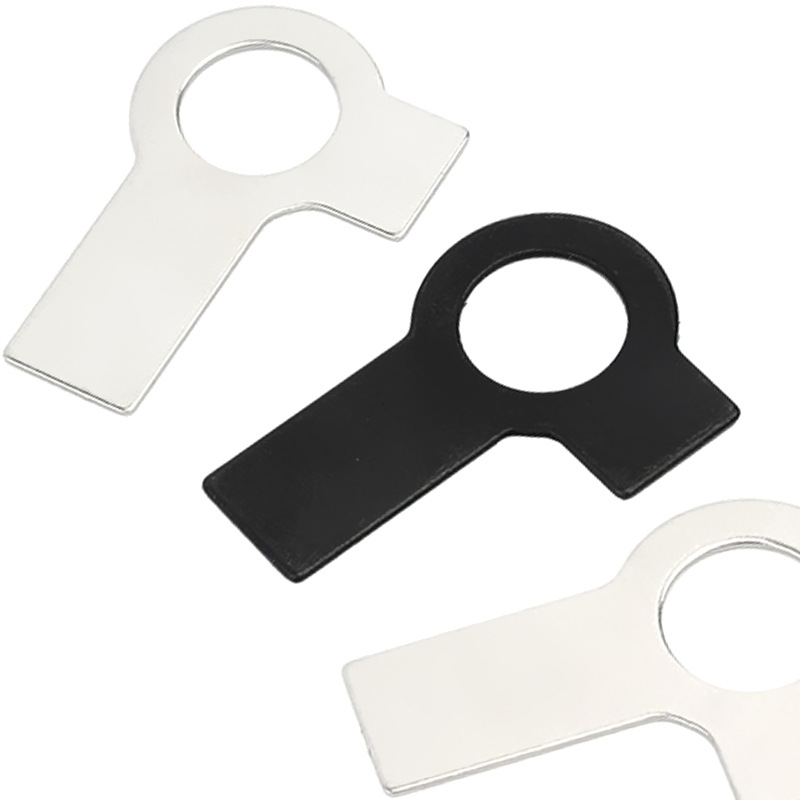

< style="text-align:center;"> Tab Washers With Long And Short Tab

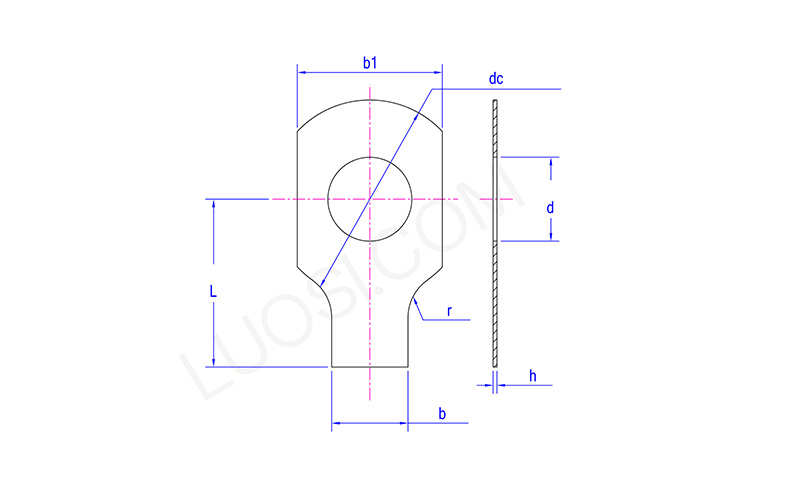

Lun	φ3	φ4	φ5	φ6	φ8	φ10	φ12	φ14	φ16	φ18	φ20
j max	3.5	4.5	5.6	6.76	8.76	10.93	13.43	15.43	17.43	19.52	21.52
j min	3.2	4.2	5.3	6.4	8.4	10.5	13	15	17	19	21
CC maximum	10	14	17	19	22	26	32	32	40	45	45
CC min	9.64	13.57	16.57	18.48	21.48	25.48	31.38	31.38	39.38	44.38	44.38
Lmin	11.65	13.65	15.65	17.65	19.58	21.58	27.58	27.58	31.5	35.5	35.5
Lmax	12.35	14.35	16.35	18.35	20.42	22.42	28.42	28.42	32.5	36.5	36.5
h	0.4	0.4	0.5	0.5	0.5	0.5	1	1	1	1	1
b1	7	9	11	12	16	19	21	25	32	38	38
r	2.5	2.5	2.5	4	4	6	10	10	10	10	10
