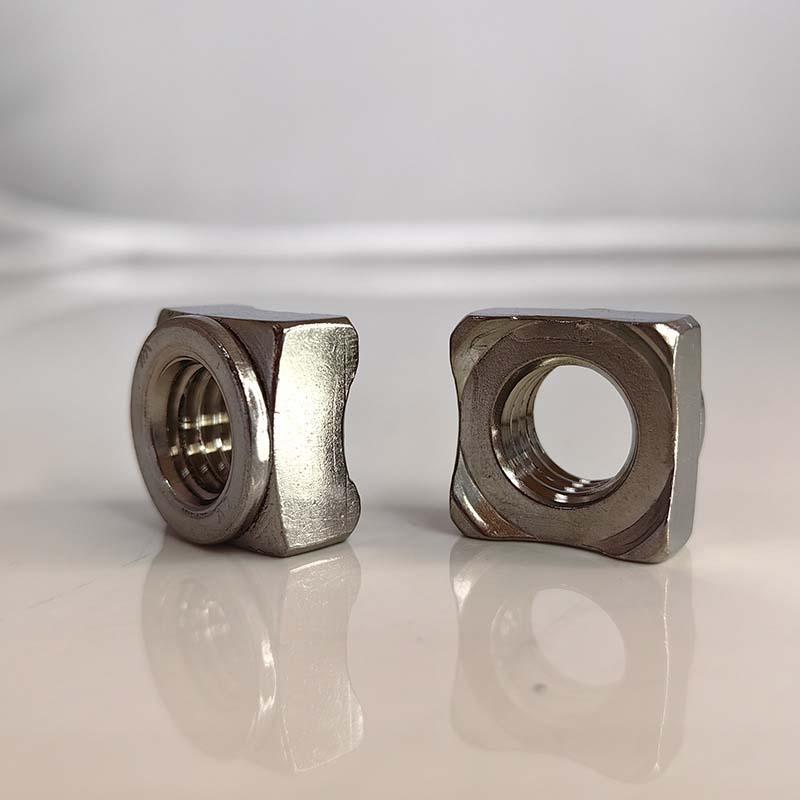

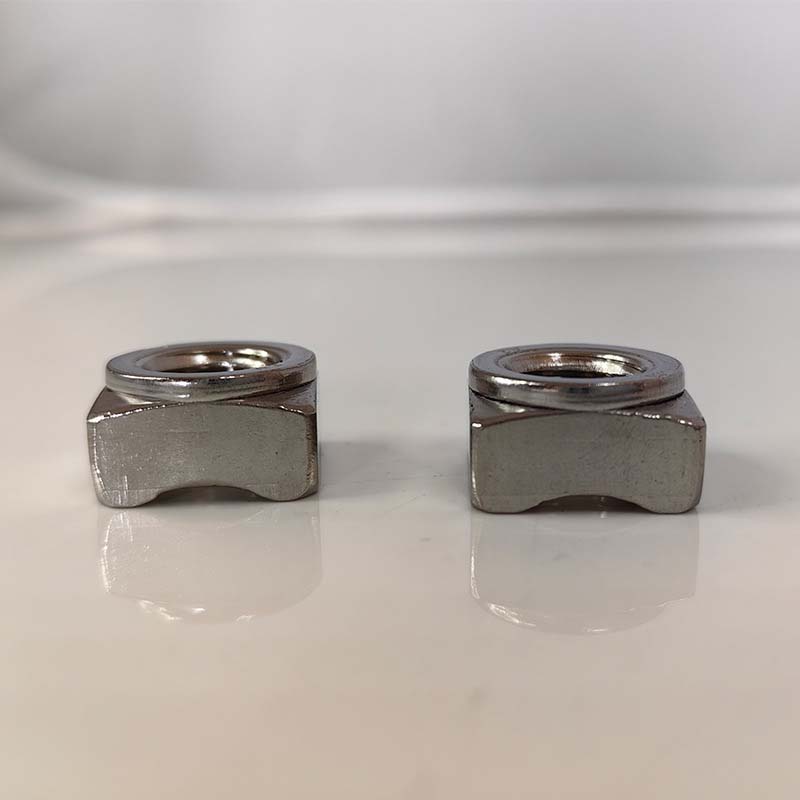

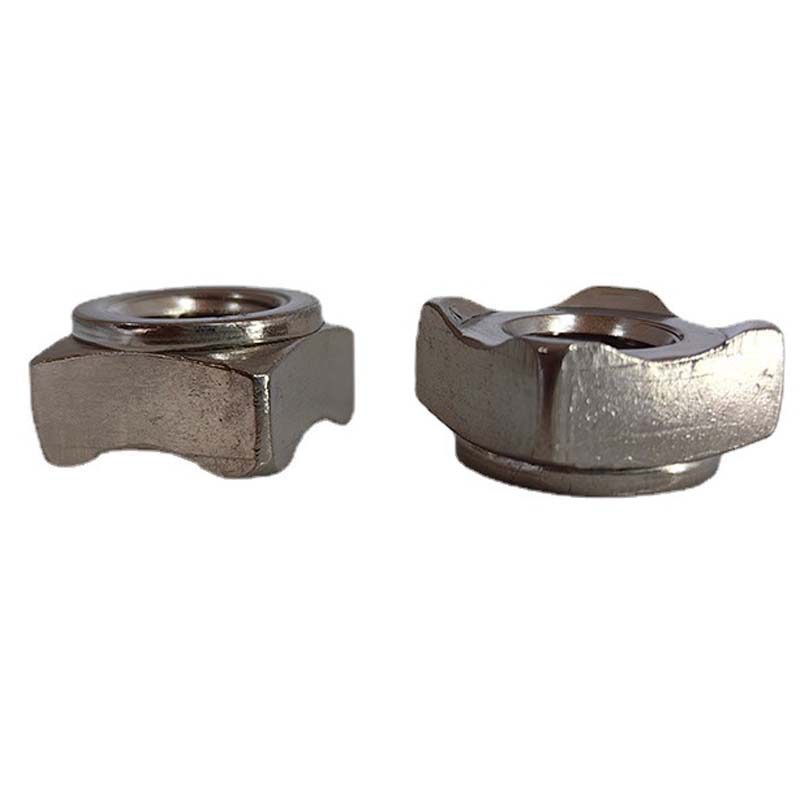

Écrous carrés à souder classe 5 avec type 1C

Les écrous carrés à souder de classe 5 de type 1C répondent à la norme de résistance à 5 niveaux. Ils sont conçus dans le style 1C et conviennent parfaitement au soudage sur des surfaces métalliques. Pour utilisation dans les machines, les cadres en acier ou les équipements industriels. La société Xiaoguo® peut offrir des échantillons gratuits et fournir des devis rapides.

Modèle:JIS B1196-2-2001

envoyer une demande

Description du produit

Les écrous carrés à souder de classe 5 de type 1C ont des trous filetés standard au milieu, qui peuvent être utilisés en combinaison avec les boulons correspondants. Les écrous ont de petites saillies spéciales pour le soudage, généralement plusieurs réparties uniformément sur la surface de soudage des écrous.

Paramètres du produit

parameter of Class 5 weld square nuts with type 1C

Lun	M4	M5	M6	M8	M10	M12
P	0.7	0.8	1	1\|1.25	1,25\|1,5	1,25\|1,75
c'est maximum	8	9	10	12	14	17
s min	7.64	8.64	9.64	11.57	13.57	16.57
kmax	3.2	4	5	6.5	8	10
kmin	2.9	3.7	4.7	6.14	7.64	9.57
h max	1	1	1	1	1	1.2
h min	0.8	0.8	0.8	0.8	0.8	1

Caractéristiques du produit

Lorsque les écrous ordinaires peuvent se décoller ou se déformer sous la charge, vous pouvez choisir des écrous carrés à souder de classe 5 de type 1C. Ils peuvent résister à une tension de boulon et à une force de cisaillement plus élevées. Par exemple, aux points d'installation de supports lourds, de composants mécaniques ou de connexions structurelles, ces connexions boulonnées seront soumises à des contraintes ou des vibrations considérables.

La conception carrée facilite le positionnement lors de l'installation. La taille et la hauteur des multiples saillies de soudage restent constantes, garantissant un chauffage uniforme pendant le soudage et garantissant la qualité de la soudure. Les écrous carrés ont une zone de contact plus grande que les écrous ronds, ce qui permet de mieux répartir la pression et d'éviter le desserrage.

Les écrous carrés à souder de classe 5 de type 1C sont généralement fabriqués en acier au carbone et subissent un traitement thermique pour répondre aux spécifications de résistance. La galvanisation est généralement utilisée pour prévenir la rouille, mais veuillez noter : le processus de revêtement après traitement thermique doit être contrôlé pour éviter la fragilisation par l'hydrogène qui pourrait réduire la résistance des écrous.

Étant donné que les écrous carrés à souder de classe 5 de type 1C ont une résistance plus élevée, ils peuvent généralement être serrés à une valeur de couple plus élevée que les écrous de qualité inférieure, sans provoquer de glissement du filetage. Veuillez faire correspondre le couple avecle boulonnote que vous utilisez. Un couple excessif peut toujours exister, mais vous disposez d'une marge de jeu plus grande.
