Boulon d'ancrage en béton autotaraudeur à tête hexagonale

Le produit le plus populaire du fournisseur Xiaoguo® récemment - Boulon d'ancrage pour béton autotaraudeur à tête à bride hexagonale. M6 à M16, filetages durcis coupés dans le béton sans pré-taraudage. La tête à bride économise les rondelles et résiste au desserrage. Aucune contrainte d'expansion, vous pouvez donc le placer près des bords. En stock pour une expédition rapide.

envoyer une demande

Description du produit

Voici les paramètres physiques de base du boulon d'ancrage pour béton autotaraudeur à tête à bride hexagonale du fournisseur Xiaoguo®, applicables aux spécifications courantes allant de M6 à M16.

（1）Diamètre nominal et plage de longueur

Diamètre nominal (d)	Longueur commune (L)	Longueur de filetage efficace	Hauteur de la tête	Diamètre de bride
M6	40,50,60,70,80,100mm	≈L-10mm	4,5-5,0 mm	12-13mm
M8	50,60,70,80,90,100,120,150mm	≈L-12mm	5,5-6,0 mm	16-17mm
M10	60,75,80,90,100,120,150mm	≈L-15mm	7,0-7,5 mm	19-20mm
M12	80 100 120 150 180 200 mm	≈L-18mm	8,5-9,0 mm	22-24mm
M16	100,120,150,180,200mm	≈L-22mm	11-12mm	28-30mm

Si la longueur dépasse 200 mm, nous pouvons la personnaliser, mais la profondeur d'ancrage doit être revérifiée.

(2) Matériau et dureté

Matériel	Numéro de modèle	Dureté superficielle (HRC)	Dureté à cœur (HRC)	Options de traitement de surface
Acier au carbone	10B21	52-58	32-40	Électrogalvanisation (5–8 μm), zinc jaune, galvanisation mécanique, revêtement Dacromet
Acier inoxydable A2	304	45-50	25-30	Passivation naturelle, polissage électrolytique
Acier inoxydable A4	316	45-50	25-30	Passivation des couleurs d'origine

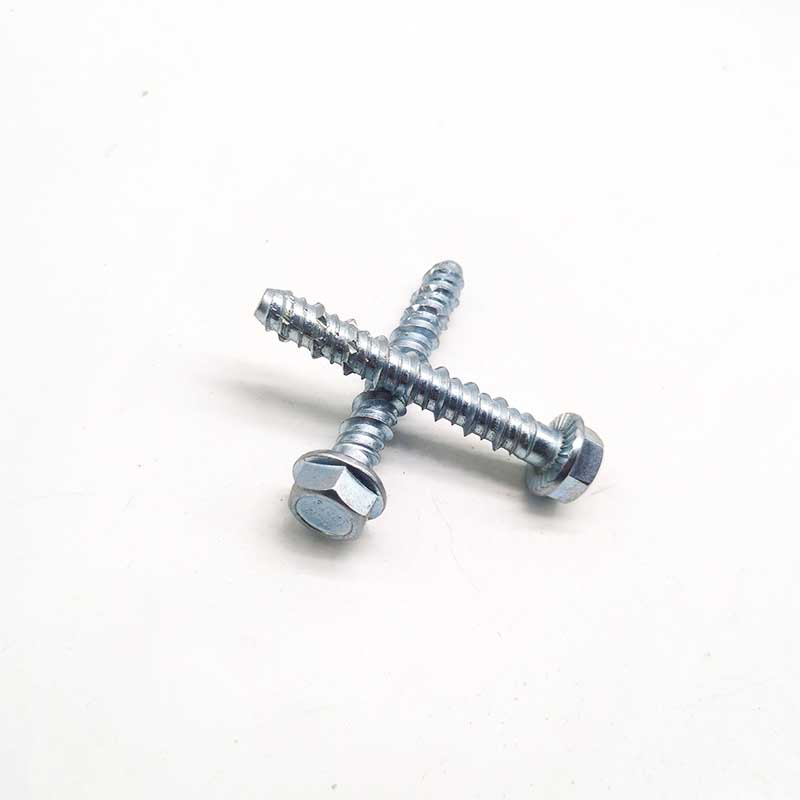

Hex Flange Head Self Tapping Concrete Anchor Bolt

Les bénéfices apportés par la structure

Non pas en élargissant le tuyau, mais par les filetages auto-engagés - Le point fort structurel du boulon d'ancrage pour béton autotaraudeur à tête hexagonale. Le boulon d'ancrage ressemble à une très grande vis, mais il est complètement différent des boulons d'expansion ordinaires.

(1) Joint intégré + dents

La bride du boulon d'ancrage pour béton autotaraudeur à tête hexagonale est un joint formé intégralement et ne se détachera jamais. Sous la bride, il y a également un anneau de petites dents. Une fois serrés, ils pénétreront dans la plaque d'acier ou le joint et ne se desserreront pas pendant le fonctionnement de la machine.

(2) Les fils sont aussi durs qu'un couteau.

La partie filetée ayant subi un durcissement superficiel est dure comme un ciseau. Poussez-la dans le trou pré-percé. La lame du côté fileté grattera le béton pour créer le filetage interne correspondant, puis elle s'agrippera solidement. Elle ne se dilate pas vers l'extérieur pour se séparer. Au lieu de cela, il repose sur l'emboîtement des fils, de sorte qu'il ne fissurera pas le béton.

（3）Fil complet

Du bas de la bride jusqu'à la pointe, elle est entièrement filetée. Plus elle est vissée profondément, plus la longueur du filetage qui mord dans le béton est longue et plus la résistance au soulèvement sera forte.

(4) Guidage pointu, aucune déviation

À l'extrémité se trouve une petite pointe conique, ressemblant à un foret pilote. Après avoir été placée dans le trou, l'extrémité pointue appuie contre le fond du trou, garantissant que le boulon d'ancrage pour béton autotaraudeur à tête hexagonale est perpendiculaire à la surface du mur et ne sera pas incliné lors du serrage.

(5) Prise en charge d'une utilisation répétée

En cas de problème, ce boulon d'ancrage peut être complètement retiré à l'aide d'une clé, repositionné puis réinstallé. Il est particulièrement adapté aux situations où le boulon doit être démonté et remonté plusieurs fois.

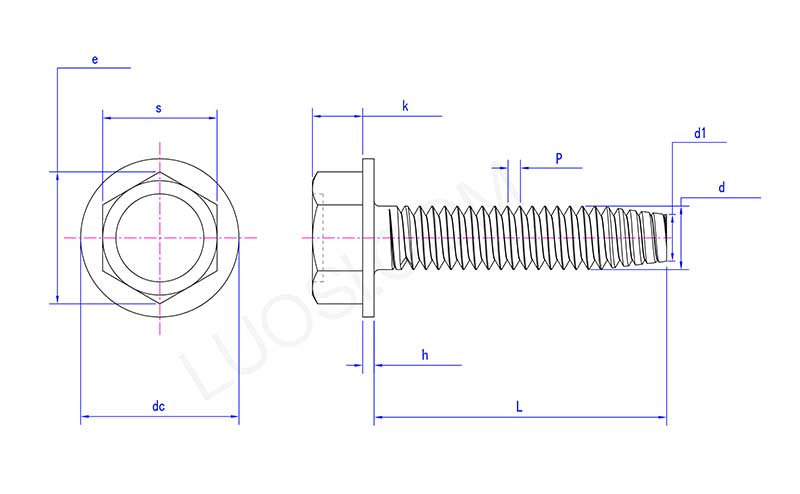

Hex Flange Head Self Tapping Concrete Anchor Bolt

Lun	#2	#3
P	56	48
c'est maximum	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
kmax	0.05	0.055
kmin	0.04	0.044
CC maximum	0.166	0.177
de min	0.154	0.163
h max	0.016	0.016
h min	0.01	0.01
j max	0.086	0.099
j min	0.0813	0.0938
d1	0.068	0.078
