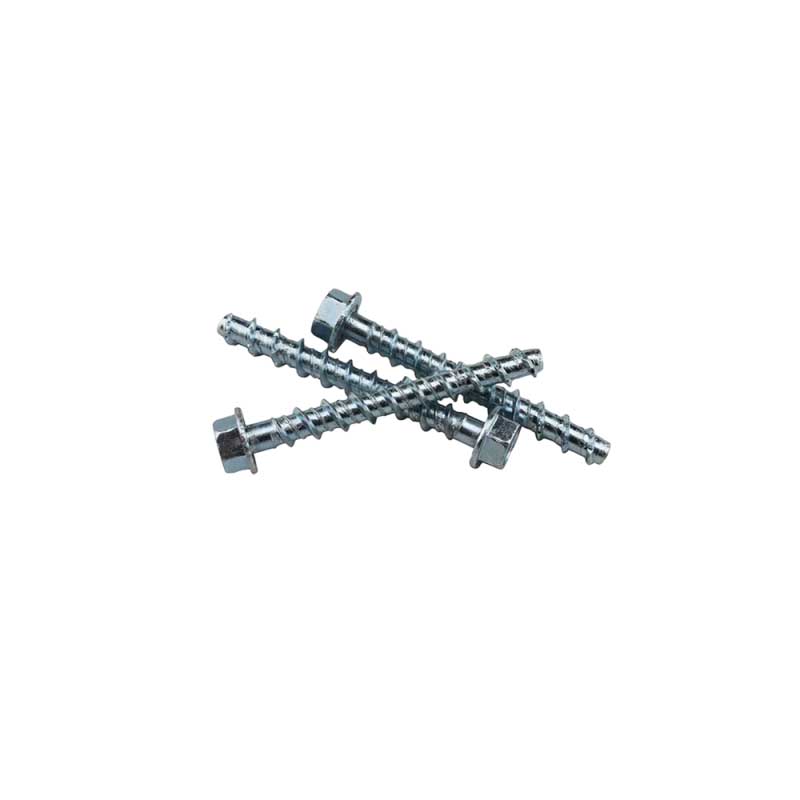

Boulon d'ancrage en béton autotaraudeur à bride hexagonale

L'usine Xiaoguo a des années d'expérience dans le commerce d'exportation. Ce boulon d'ancrage pour béton autotaraudeur à bride hexagonale couvre les tailles de M6 à M16. Pendant la construction, un couple de serrage raisonnable doit être contrôlé pour éviter de dénuder les filetages et d'endommager le matériau de base. Les matériaux en acier au carbone et en acier inoxydable s'adaptent à différentes conditions de température, garantissant une installation sûre et fiable.

envoyer une demande

Description du produit

Ce qui suit est une introduction aux propriétés mécaniques et aux paramètres d'installation du boulon d'ancrage pour béton autotaraudeur à bride hexagonale de Chine Xiaoguo®.

1. Paramètres d'installation recommandés

Diamètre nominal	Diamètre du foret (mm)	Profondeur de perçage (mm)	Épaisseur minimale du support (mm)	Dégagement minimum (mm)	Espacement minimum (mm)	Couple d'installation (N·m)
M6	6.0	45	80	45	60	8-12
M8	8.0	55	90	50	70	15-20
M10	10.0	70	110	60	85	30-40
M12	12.0	90	140	75	100	50-65
M16	16.0	115	180	95	130	90-110

Hexagon Flange Self Tapping Concrete Anchor Bolt

Méthode de perçage : utilisez un marteau perforateur en conjonction avec un foret en alliage dur.

Exigences de nettoyage : utilisez une pompe à air ou un aspirateur pour souffler au moins 4 fois. Il ne doit y avoir aucune poussière visible à l’intérieur du trou.

Outils d'installation : Clé à chocs ou clé dynamométrique, avec une douille hexagonale.

2. Couple d'installation et exigences de serrage

Le couple d'installation doit être maintenu dans la plage recommandée. Un couple insuffisant entraînera un ancrage inadéquat ; Un couple excessif peut provoquer un glissement du filetage ou des dommages locaux au béton.

Après l'installation, la surface inférieure de la tête de bride doit être en contact étroit avec le composant fixe et le boulon d'ancrage pour béton autotaraudeur à bride hexagonale ne doit pas être tourné à la main.

3. Limitations environnementales et de température

Température ambiante applicable : Acier au carbone, revêtement électrozingué : -40°C à +80°C

L'acier inoxydable peut résister à des températures légèrement plus élevées jusqu'à ≤ 120°C.

Hexagon Flange Self Tapping Concrete Anchor Bolt

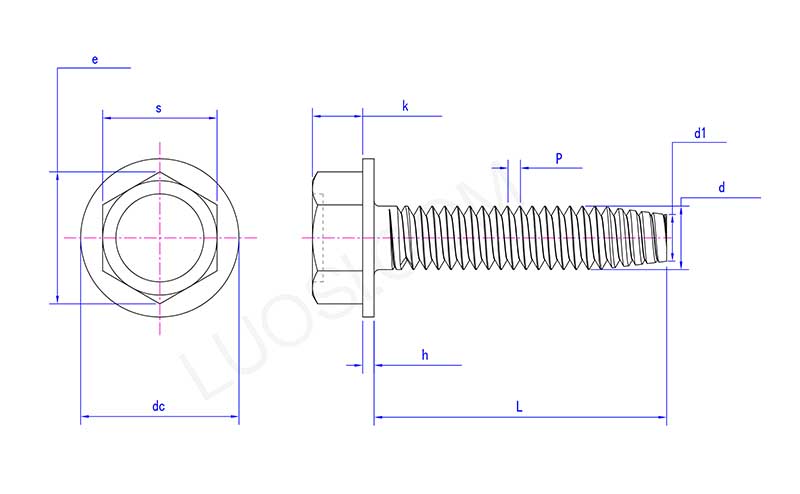

Lun	#2	#3
P	56	48
c'est maximum	0.125	0.125
s min	0.12	0.12
e min	0.134	0.134
kmax	0.05	0.055
kmin	0.04	0.044
CC maximum	0.166	0.177
de min	0.154	0.163
h max	0.016	0.016
h min	0.01	0.01
j max	0.086	0.099
j min	0.0813	0.0938
d1	0.068	0.078

Erreurs courantes et solutions

Voici les 4 erreurs les plus courantes les plus susceptibles de se produire lors de l'installation d'un boulon d'ancrage pour béton autotaraudeur à bride hexagonale, ainsi que les solutions correspondantes.

1. Le diamètre du foret est incorrect.

Performance : un foret d'un diamètre de 1 à 2 mm plus grand que celui du boulon d'ancrage a été utilisé. Une fois le boulon d’ancrage vissé, il s’est desserré.

Raison : Le trou est trop grand et le filetage ne peut pas atteindre la paroi interne du trou, ce qui entraîne un engagement efficace.

Approche correcte : utilisez un foret du même diamètre nominal que le boulon d'ancrage.

2. Nettoyage des trous insuffisant ou nettoyage incomplet des trous

Performance : La résistance varie considérablement lors de l’installation.

Raison : La poussière s’accumule à l’intérieur du trou, empêchant le filetage de s’engager.

La procédure correcte : Après le perçage, soufflez de l'air au moins 4 fois jusqu'à ce que l'air soufflé soit exempt de poussière évidente. Vous pouvez également utiliser un aspirateur.

3. La profondeur de forage est insuffisante.

Performance : Le boulon d'ancrage a été complètement serré, mais la bride n'est pas encore entrée en contact avec l'élément fixe.

Raison : Profondeur de trou insuffisante.

L'approche correcte : la profondeur du trou doit être supérieure de 5 à 10 mm à la profondeur d'encastrement effective du boulon d'ancrage.

4. Inclinez lors du serrage

Performance : le boulon d'ancrage pour béton autotaraudeur à bride hexagonale devient de travers après avoir été vissé.

Raison : Le foret n'est pas perpendiculaire ou l'angle de la clé utilisée lors de l'insertion est incorrect.

La bonne approche : Gardez la perceuse électrique perpendiculaire au substrat pendant le perçage ; dans un premier temps, maintenez le boulon d'ancrage en place avec votre main lorsque vous le vissez.
