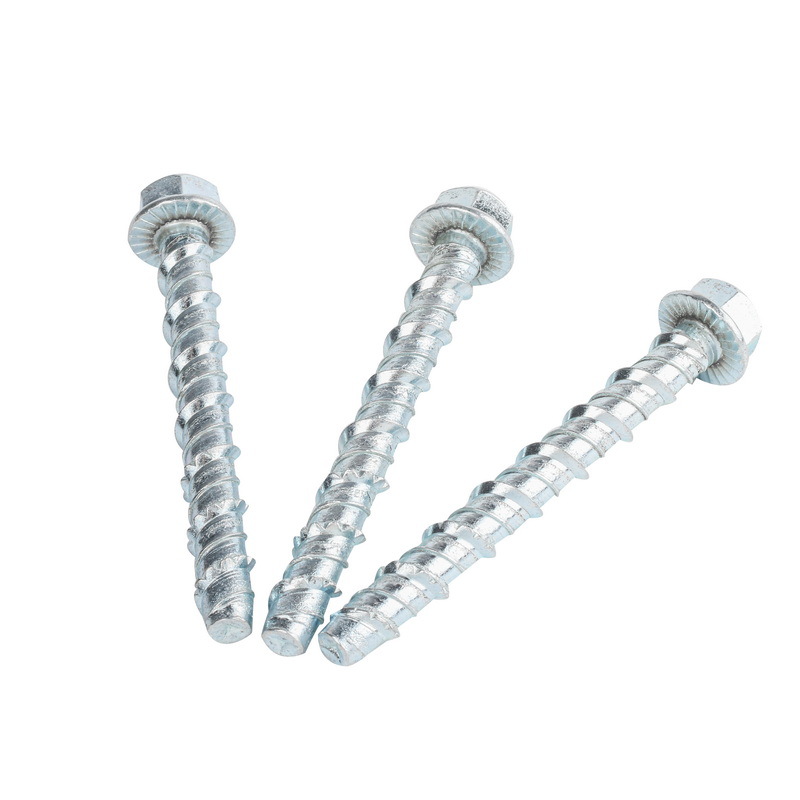

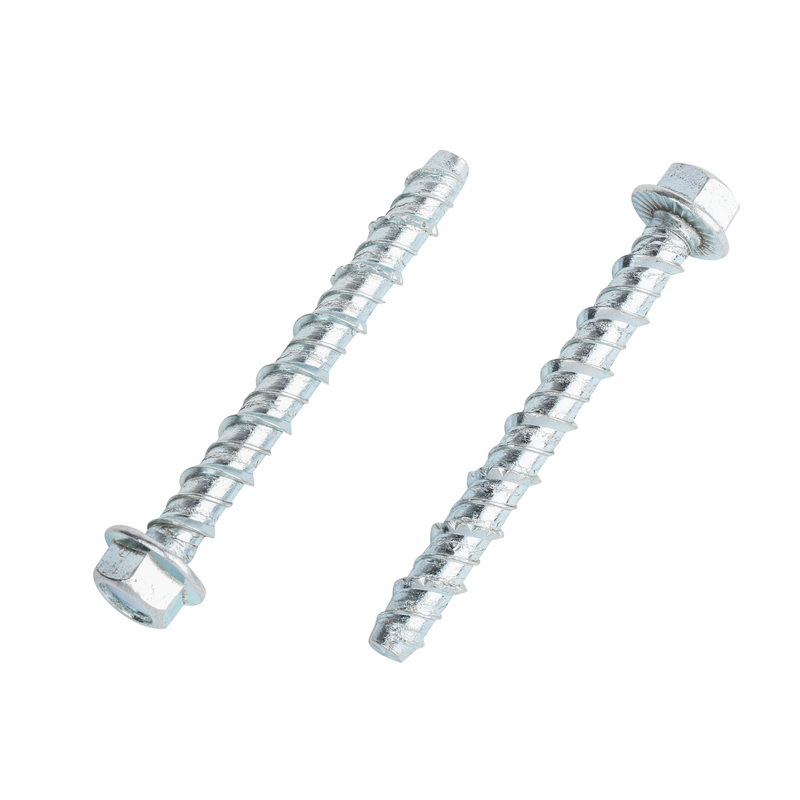

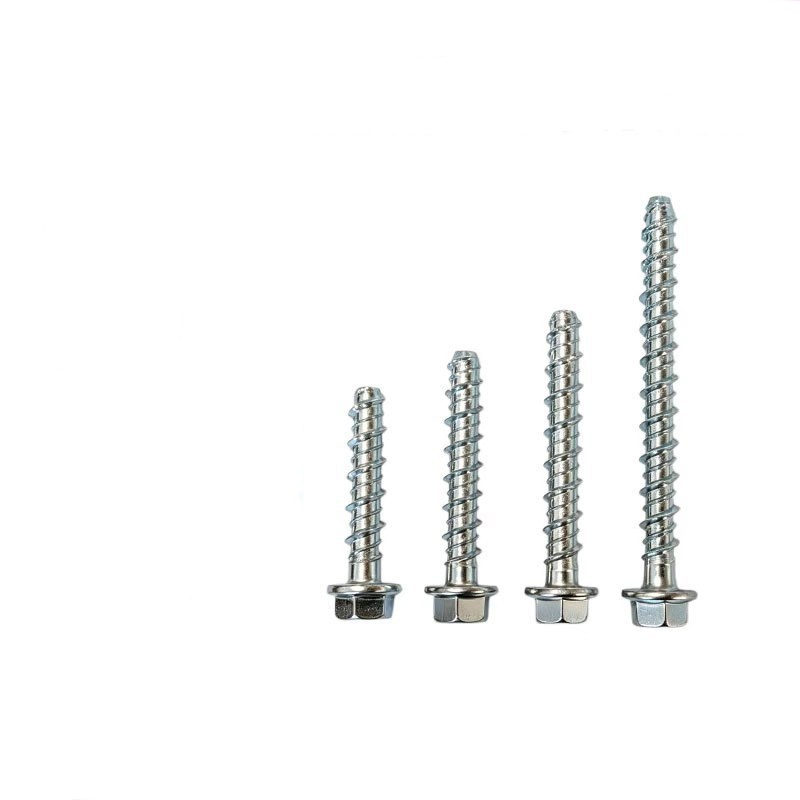

Boulon d'ancrage en béton auto-coupant à bride hexagonale

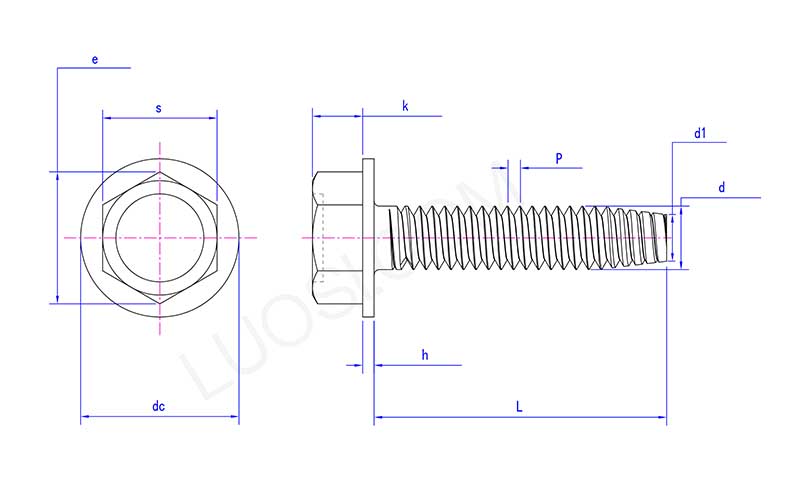

Le boulon d'ancrage pour béton auto-coupant à bride hexagonale de Chine Xiaoguo® est composé de cinq parties : la tête, la bride, l'arbre, le filetage auto-coupant et la section de guidage de queue.

1. Tête à bride hexagonale

La tête est de forme hexagonale standard et la largeur des côtés opposés est conforme aux dimensions de la tête hexagonale DIN. Sous la tête se trouve un disque à bride intégralement formé.

Fonction:

Une clé à douille standard ou une clé à chocs avec adaptateur à tête hexagonale est disponible, ce qui rend l'installation simple.

La bride augmente la surface de contact avec le composant fixe, empêchant ainsi la compression des matériaux mous.

Le bas de la bride est équipé de dentelures radiales qui empêchent le desserrage dû aux vibrations après le serrage.

2. La section de tige et la section de transition filetée

Transition de tige : Il y a une courte tige lumineuse (environ 2 à 3 mm) sous la bride de connexion. Cela empêche le fond de filetage d'être trop concentré et fournit également une surface d'appui lisse pour la bride.

3. Fil auto-coupant/taraudeur

Filetage métrique standard, avec un angle de profil de dent de 60°, des dents acérées et un tranchant.

Le fil est asymétrique. La face avant du côté avançant est plus raide tandis que la face arrière est plus douce, ce qui favorise la découpe dans le substrat.

4. Section de guidage de queue

Guidez le boulon d'ancrage pour béton autocoupant à bride hexagonale dans le trou percé pour éviter toute déviation lors de l'engagement initial des filetages.

Boulon d'anchrage concret de coupe d'individu de bride d'hexagone contre les boulons d'anchrage d'expansion traditionnels

Prendre en compte plusieurs aspects et effectuer une comparaison complète entre le boulon d'ancrage pour béton autocoupant à bride hexagonale et les boulons d'ancrage à expansion traditionnels.

1. Une comparaison directe a été effectuée en termes d'étapes d'installation, d'exigences en matière de substrat, de capacité portante et de démontabilité, etc.

Projet de comparaison Boulon d'ancrage pour béton auto-coupant à bride hexagonale Boulons d'ancrage à expansion traditionnels

Étapes d'installation ① Perçage → ② Nettoyage du trou → ③ Insertion ① Perçage → ② Nettoyage du trou → ③ Insertion du tube d'expansion → ④ Cognement dans la tête conique → ⑤ Serrage de l'écrou

Outils d'installation Perceuse à percussion + clé à douille / clé à chocs Perceuse à percussion + marteau + clé

Est-il nécessaire de faire grève ? Pas nécessaire. Requis

Exigences de marge/espacement Petite Grande

Risque lié au matériau de base Aucune contrainte de dilatation, ne provoque pas de fissuration du béton Une contrainte de dilatation excessive peut entraîner une fissuration du béton

Sera-t-il opérationnel immédiatement après l'installation ? Oui Oui

2. Comparaison du temps d'installation (opération par une seule personne, boulon d'ancrage unique)

Boulon d'ancrage pour béton auto-coupant à bride hexagonale : environ 40 à 60 secondes (perçage + nettoyage + insertion)

Boulons d'ancrage à expansion traditionnels : environ 90 à 120 secondes (perçage + nettoyage + insertion + taraudage + serrage)

3. Coûts de retouche et de réparation

Boulon d'ancrage pour béton auto-coupant à bride hexagonale : lors de l'installation, une clé dynamométrique peut facilement contrôler le couple et ne fissurera pas le béton.

Boulons d'ancrage à expansion traditionnels : pendant le processus d'installation, une force excessive a été appliquée, provoquant la fissuration du béton. Il est nécessaire de retirer l'ancienne pièce et de percer un nouveau trou, ce qui prend du temps et peut également affecter l'apparence.
