Écrous hexagonaux métriques pour le soudage par projection par résistance

Les écrous hexagonaux métriques pour le soudage par projection par résistance sont dimensionnés en unités métriques et sont spécifiquement conçus pour le soudage par points par résistance. Pendant le processus de soudage, les petites saillies fondront et se lieront au métal. Les fournisseurs de Xiaoguo® peuvent fournir des échantillons gratuits.

Modèle:BS 7670-1-4-1993

envoyer une demande

Description du produit

Les écrous hexagonaux métriques pour le soudage par projection par résistance ont une forme hexagonale, ce qui facilite l'utilisation d'une clé pour le serrage. D'un côté de l'écrou se trouvent plusieurs petits points de soudure saillants, tandis que de l'autre côté se trouvent des trous filetés métriques standard.

Détails du produit

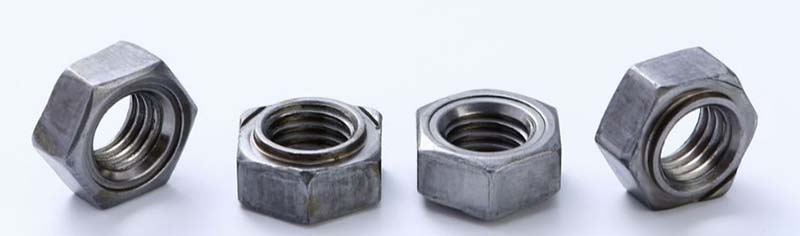

Les écrous hexagonaux de soudage par projection par résistance métrique ont de petites saillies en bas. Lorsque les électrodes de soudage appuient, le courant traverse ces saillies, fondant instantanément les saillies et fusionnant l'écrou avec la plaque métallique sous-jacente. Ce processus est rapide et automatisé et convient parfaitement aux lignes de production à grande échelle dans les secteurs de l'automobile ou de l'électroménager.

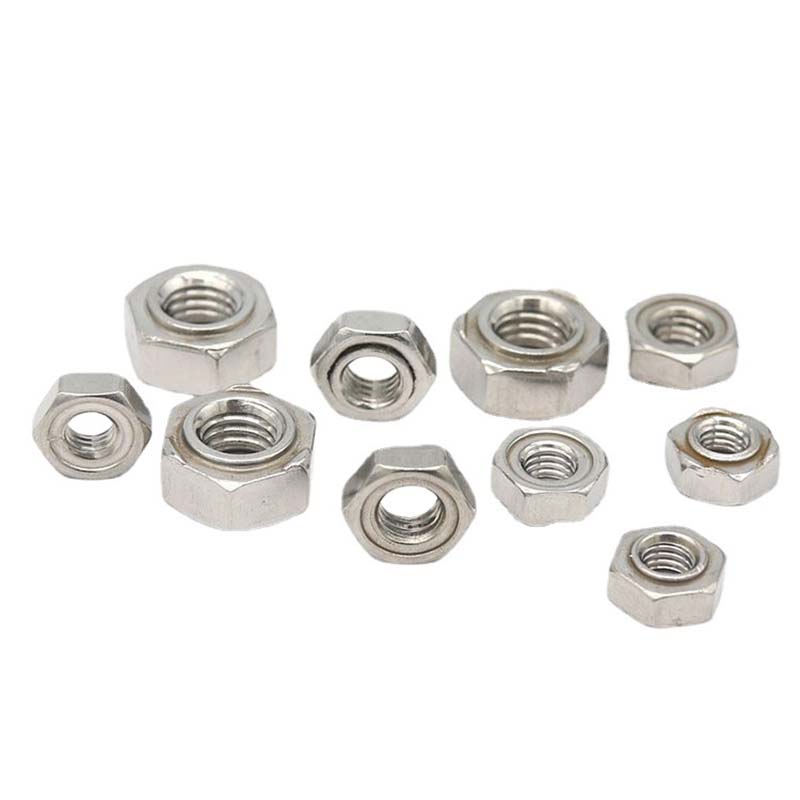

Écrous hexagonaux métriques pour les tailles de couvercles de soudage par projection par résistance telles que M6, M8 et M10. Le pas (par exemple, 1,0 ou 1,25) doit correspondre à vos boulons. La taille de l'écrou hexagonal (par exemple, un écrou hexagonal pour M6 mesure 10 millimètres) détermine la clé requise pour l'étape suivante.

Lun	M3	M4	M5	M6	M8	M10	M12
P	0.5	0.7	0.8	1	1.25	1.5	1.75
d1 maximum	4.47	5.97	6.96	7.96	10.45	12.45	14.75
j1 min	4.395	5.895	6.87	7.87	10.34	12.34	14.64
et min	8.15	9.83	10.95	12.02	15.38	18.74	20.91
h max	0.55	0.65	0.7	0.75	0.9	1.15	1.4
h min	0.45	0.55	0.6	0.6	0.75	1	1.2
h1 max	0.25	0.35	0.4	0.4	0.5	0.65	0.8
h1 min	0.15	0.25	0.3	0.3	0.35	0.5	0.6
c'est maximum	7.5	9	10	11	14	17	19
s min	7.28	8.78	9.78	10.73	13.73	16.73	18.67
Hmax	3	3.5	4	5	6.5	8	10
H min	2.75	3.2	3.7	4.7	6.14	7.64	9.64

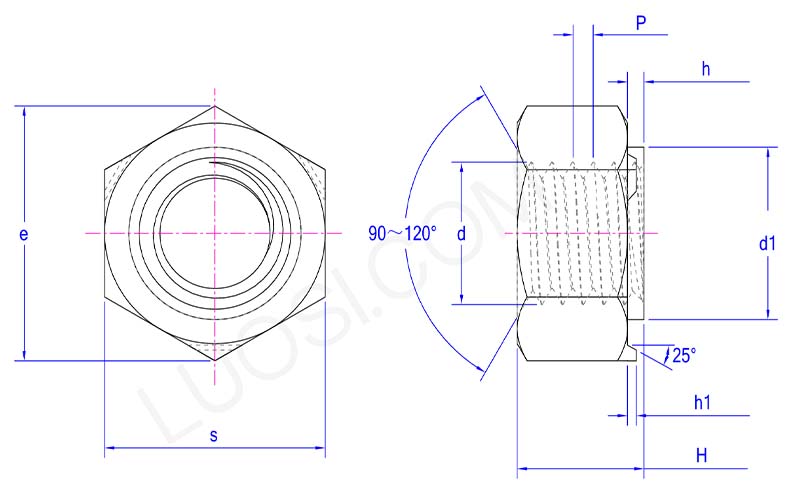

parameter of Metric hex nuts for resistance projection welding

Pour le soudage par projection par résistance, gardez la surface propre lorsque vous utilisez des écrous hexagonaux métriques. L'huile ou la rouille peuvent endommager la soudure. Assurez-vous que les électrodes sont alignées et en bon état. Des électrodes endommagées peuvent entraîner un mauvais soudage. Faites attention aux « éclaboussures » (étincelles), qui indiquent généralement une erreur de réglage et la soudure peut ne pas être sécurisée.

Caractéristiques du produit

Les écrous hexagonaux métriques pour le soudage par projection par résistance fournissent un couple plus élevé lors du serrage ou du desserrage des boulons, garantissant un fonctionnement fluide et facile sans glisser. Ils garantissent également des points de soudure parfaitement alignés et une répartition uniforme de la chaleur pendant le soudage. Ils adhèrent étroitement aux composants soudés, créant ainsi une connexion sécurisée.

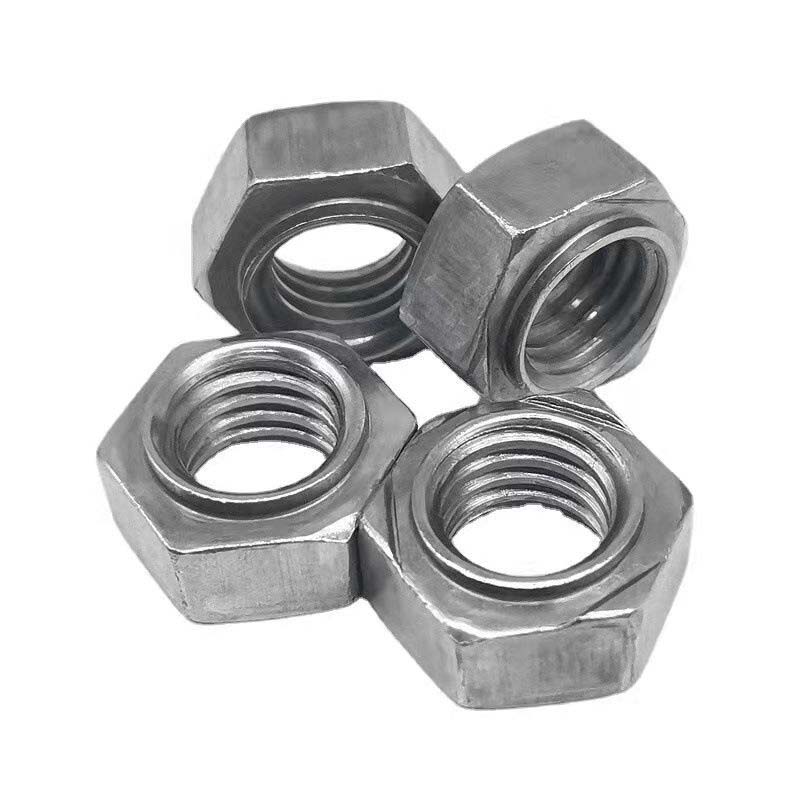

Metric hex nuts for resistance projection welding
