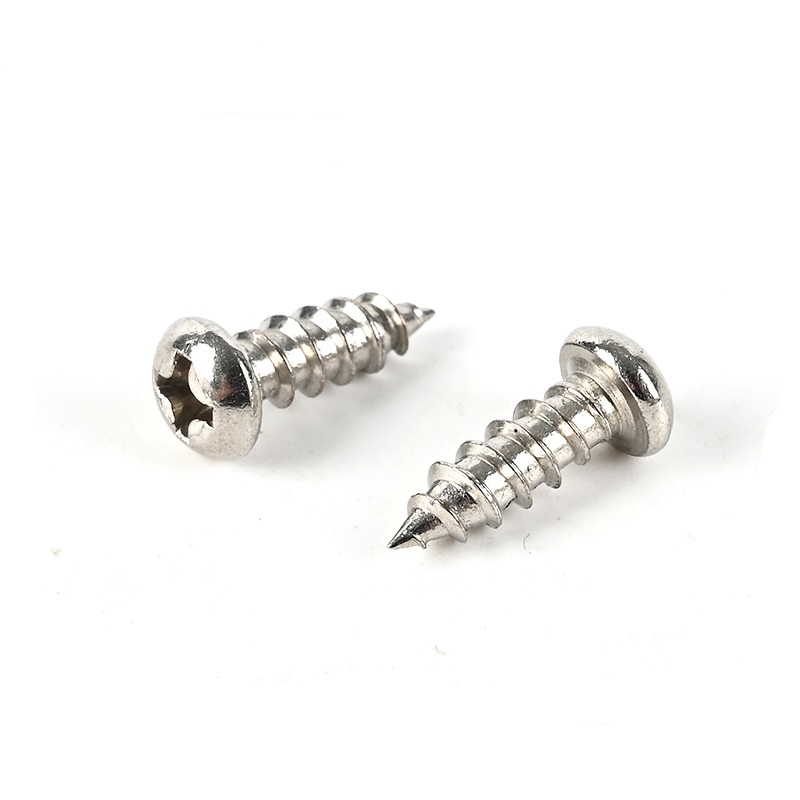

Vis taraudeuse à empreinte cruciforme à tête cylindrique

Les vis taraudeuses à empreinte cruciforme à tête cylindrique Xiaoguo® en Chine sont largement utilisées dans l'assemblage de meubles, de pièces automobiles et d'appareils électriques. La conception de l'entraînement facilite son installation. Grâce à sa conception filetée et à sa pointe conique, il ne nécessite aucun pré-taraudage. Il obtient un effet de verrouillage sécurisé et empêche efficacement le desserrage.

envoyer une demande

Description du produit

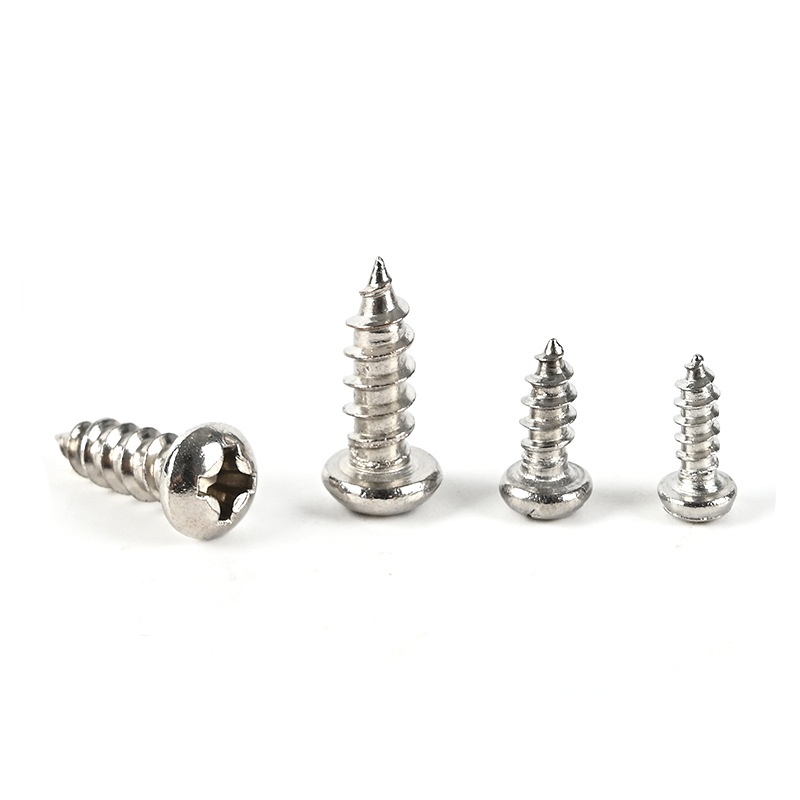

La vis taraudeuse à empreinte cruciforme à tête cylindrique du fabricantXiaoguo®est un type de vis très courant. Sa tête a la forme d'un disque plat, avec une rainure en forme de croix. Cette rainure peut être serrée à l'aide d'un tournevis cruciforme. Sa particularité est qu'elle ne nécessite pas de pré-perçage de filetage sur la pièce à usiner : il suffit de percer un trou de taille appropriée dans une plaque de métal, une pièce en plastique ou dans du bois et de le visser simplement.

Il « sculptera » automatiquement les filetages internes correspondants dans le trou et les saisira solidement. Les vis taraudeuses à tête cylindrique à empreinte cruciforme sont largement utilisées dans la construction de boîtiers électriques, d'intérieurs automobiles, d'assemblage de meubles et pour la connexion rapide de composants matériels. Ils sont particulièrement adaptés à une installation efficace à l’aide de visseuses électriques sur les lignes de production en série.

Pan Head Cross Recess Tapping Screw

Principe de fonctionnement

Le principe de fonctionnement d'une vis à tôle à empreinte cruciforme à tête cylindrique est basé sur une déformation plastique du métal ou une légère découpe, en fonction des propriétés des matériaux à assembler et de la conception de la queue de la vis.

Trou inférieur préfabriqué

Avant d'utiliser des vis autotaraudeuses, un trou pilote doit être percé ou percé dans le composant connecté. La fonction du trou inférieur est de guider les vis et de contrôler l'espace pour le flux de matériaux.

Filetage interne du formulaire

Lorsque la vis taraudeuse à empreinte cruciforme à tête cylindrique est tournée et avancée axialement, la pointe conique est la première à entrer dans le trou inférieur, provoquant une légère expansion de l'ouverture du trou. Étant donné que le filetage est plus grand que le diamètre du trou inférieur, les dents du filetage exerceront une compression radiale sur le matériau de la paroi du trou.

Étape de verrouillage

Lorsque la vis est complètement insérée, la rainure filetée formée par compression ou coupe est alignée avec le filetage de la vis. Le matériau connecté subit un léger rebond dans la limite élastique, serrant fermement les filetages de la vis et générant une énorme résistance de frottement. Cette force de frottement agit sur les deux simultanément, empêchant la vis de se desserrer d'elle-même lors d'une vibration ou sous une force externe.

Pan Head Cross Recess Tapping Screw

FAQ

(1) Dans quelle épaisseur de plaques d'acier peut-il être vissé ?

Il est recommandé que l'épaisseur des plaques d'acier connectées ne dépasse pas le diamètre nominal des vis. Les matériaux souples tels que le plastique et le bois peuvent être épaissis de manière appropriée.

(2) Pourquoi a-t-on l'impression qu'il y a beaucoup de couple lors de la torsion, et pourquoi le clou se casse-t-il ?

Causes possibles et solutions :

Le trou inférieur est trop petit → Il doit être agrandi de manière appropriée

Couple d'installation excessif → Réduire la vitesse de rotation

（3）Quelle est votre quantité minimum de commande (MOQ) ?

Le MOQ en vrac de spécification standard de la vis taraudeuse à tête cylindrique à empreinte cruciforme est d'environ 10 000 à 50 000 pièces.

Pan Head Cross Recess Tapping Screw

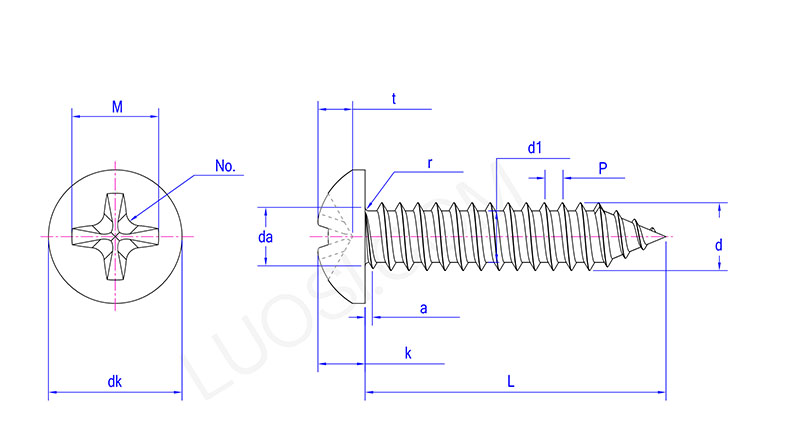

Lun	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
un maximum	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
c'est max	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
ne sait pas max	4	5.6	7	8	9.5	11	12	16	20
ne sais pas min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
kmax	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
kmin	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
Non.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t max	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 maximum	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
j1 min	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
j max	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
dmn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
