Vis autotaraudeuses à tête cylindrique Phillips

Ces vis autotaraudeuses à tête cylindrique Phillips de Xiaoguo® Chine sont des vis autotaraudeuses à tête cylindrique à empreinte cruciforme conformes aux normes ISO, DIN, GB et JIS. La conception à tête cylindrique assure une répartition uniforme des contraintes, évitant ainsi les dommages matériels. Il peut former directement des filetages internes sans pré-taraudage et est largement utilisé dans les applications industrielles et d'assemblage.

envoyer une demande

Description du produit

Vis autotaraudeuses à tête cylindrique PhillipsdepuisXiaoguo® La Chine répond aux normes multinationales ISO, DIN, GB et JIS, en adoptant une tête panoramique optimisée, un entraînement transversal et une structure à pointe conique autotaraudeuse pour la fixation du métal, du plastique et du bois. L'usine Xiaoguo® fournit des tableaux de données en taille réelle, des emballages en carton d'exportation standard et des spécifications personnalisables pour petits emballages pour répondre à divers besoins d'approvisionnement en gros et au détail.

Nom du produit : vis autotaraudeuses à tête cylindrique Phillips.

Normes communes : ISO 7049, DIN 7981, GB/T 845, JIS B 112

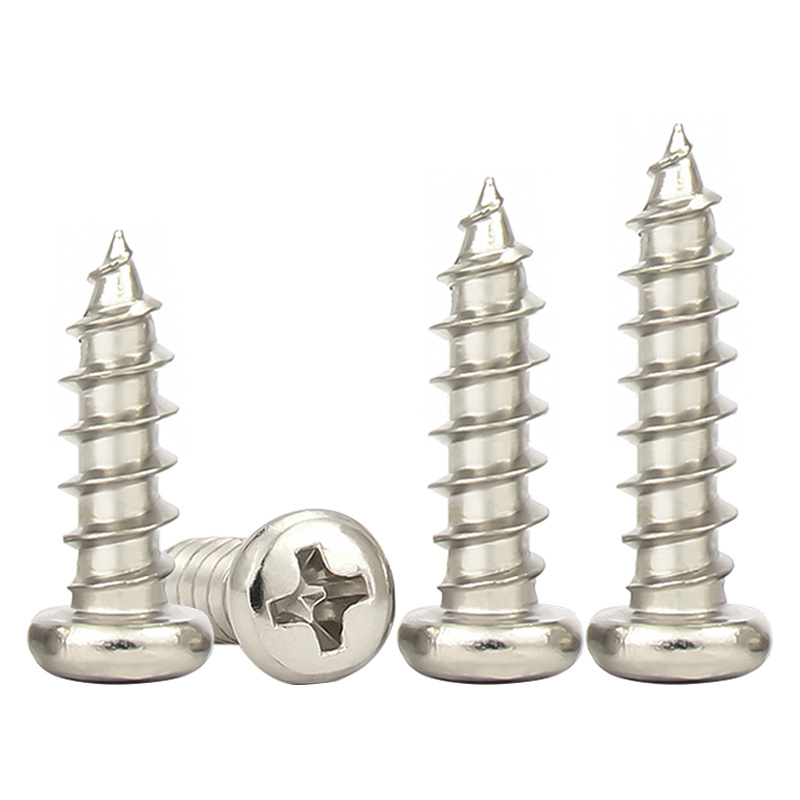

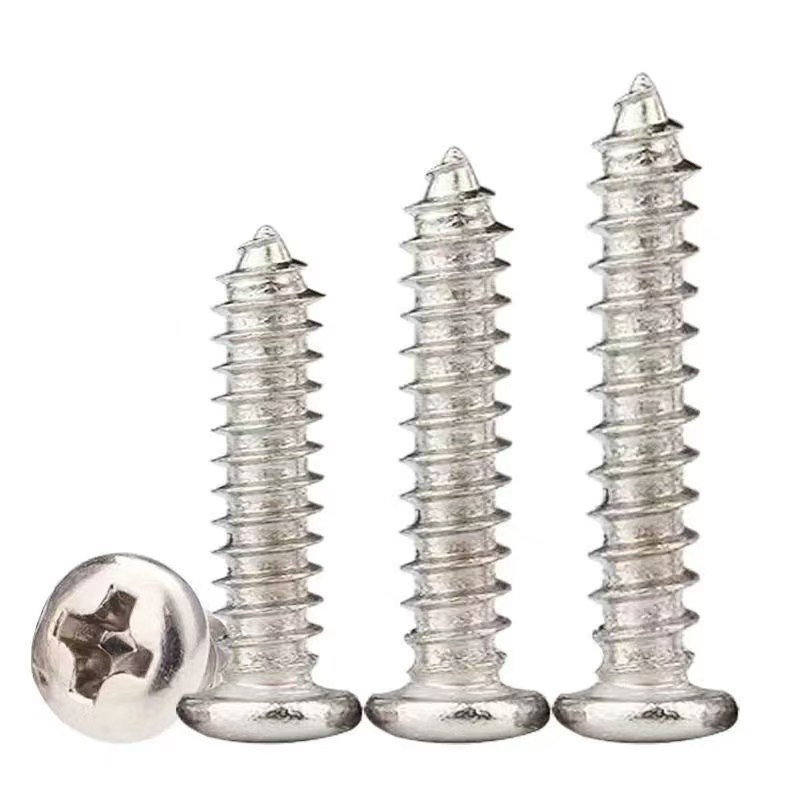

Les vis autotaraudeuses à tête cylindrique Phillips sont un type de fixation filetée avec une tête circulaire plate et un évidement cruciforme sur le dessus. La partie tige est dotée d'un filetage taraudeur. Le pas est relativement grand et le profil des dents est profond. La partie arrière est conique ou pointue. Lors de l'insertion de trous préfabriqués ou de plaques minces en métaux, plastiques, bois, etc., elle peut compter sur ses propres filetages pour presser ou découper les filetages internes correspondants dans les trous, sans avoir besoin de pré-tarauder ou d'utiliser des écrous correspondants. La conception à tête cylindrique offre une grande surface de pression.

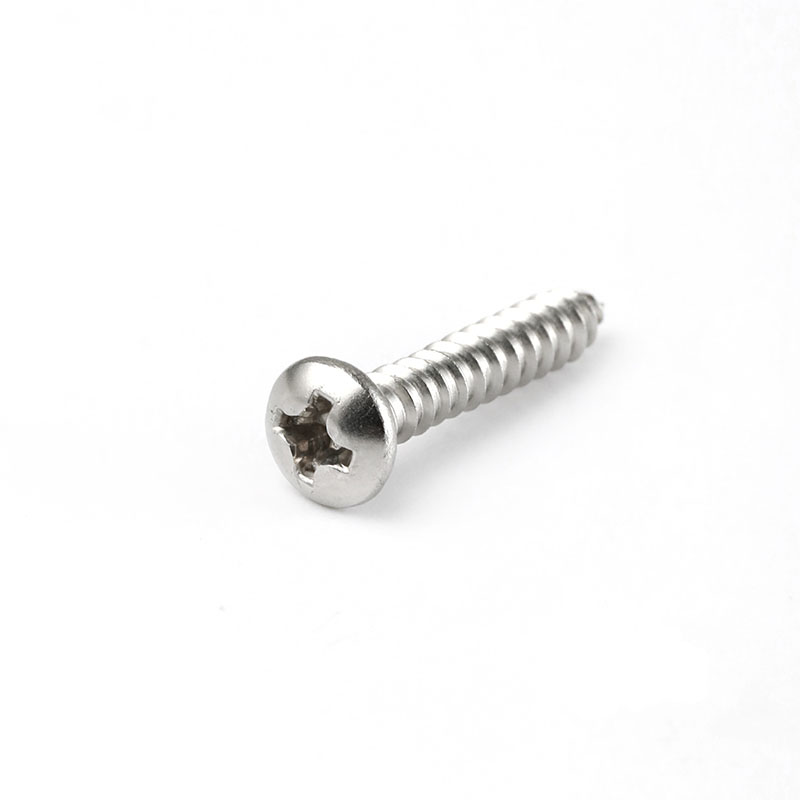

Phillips Pan Head Self Tapping Screws

Présentation de la structure

La structure de ces vis autotaraudeuses à tête cylindrique Phillips peut être divisée en cinq zones fonctionnelles : la tête, la rainure d'entraînement, la tige, le filetage et la queue.

1.Tête panoramique

La tête a la forme d'une forme cylindrique basse, avec la surface supérieure plate ou légèrement incurvée et les bords étant à angle droit ou légèrement chanfreinés.

La tête cylindrique offre une grande surface de pression, qui peut répartir uniformément la force axiale lors du serrage sur la surface du matériau fixe, empêchant ainsi la plaque mince de se déformer ou de s'écraser.

2. Évidement croisé/Phillips

La fente a la forme d'une croix, avec un fond conique au milieu. Les deux fentes sont perpendiculaires l’une à l’autre et s’ouvrent vers l’extérieur.

Cette conception en croix permet à la pointe du tournevis de s'aligner d'elle-même pendant que vous serrez les vis autotaraudeuses à tête cylindrique Phillips, de sorte qu'elle ne glisse pas aussi facilement. Comparé à la fente plate, il peut résister à un couple de serrage plus élevé et convient à un assemblage à grande vitesse avec des tournevis électriques.

3.Tapoter le fil

L'angle du profil de la dent hélicoïdale est généralement de 60°, mais la pointe de la dent est relativement pointue tandis que la base de la dent présente une transition d'arc douce.

4.Pointe conique

La queue est de forme conique, avec un angle de cône d'environ 30° à 45°.

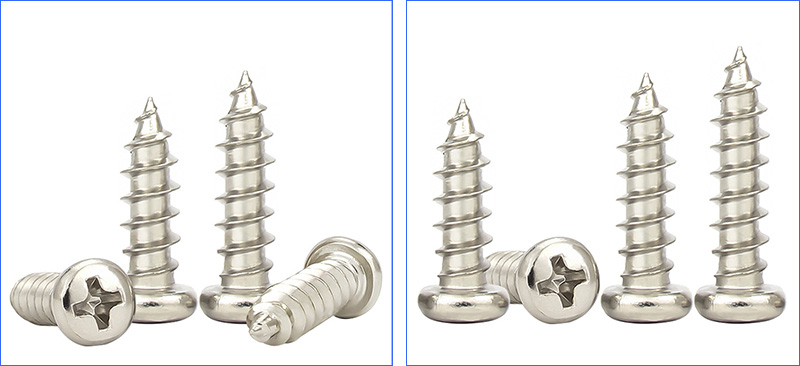

Phillips Pan Head Self Tapping Screws

FAQ

1. À quoi ressemble votre emballage standard d’exportation ?

Le sac intérieur est composé d'un sac en plastique PE et de papier antirouille. Le carton extérieur est une boîte en carton ondulé à double paroi. Chaque carton a un poids net de 25 kg. Il est fixé avec un film d'emballage de palette et des sangles d'emballage.

2. Pouvez-vous réaliser des emballages de petite taille ?

Bien sûr. Nous avons des sacs plastique de 1 kg, 2 kg et 5 kg. Également des boîtes de 100, 200 ou 500 pièces.

3. Que se passe-t-il si différentes tailles de vis sont emballées dans la même boîte ? Nous avons peur de les mélanger.

Nous ne recommandons vraiment pas de regrouper différentes tailles dans une seule boîte. Mais si nécessaire, nous pouvons les emballer dans des boîtes en plastique avec des compartiments séparés ou mettre chaque taille dans son propre petit sac. Et nous indiquerons clairement les tailles sur chacun.

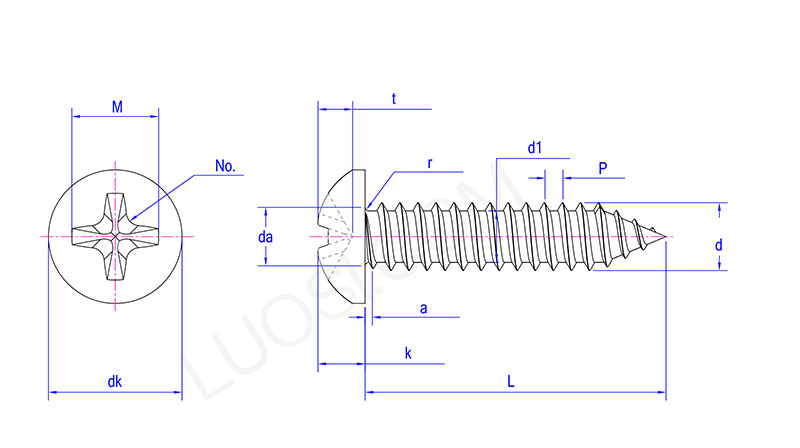

Phillips Pan Head Self Tapping Screws

Lun	ST2.2	ST2.9	ST3.5	ST4.2	ST4.8	ST5.5	ST6.3	ST8	ST9.5
P	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
un maximum	0.8	1.1	1.3	1.4	1.6	1.8	1.8	2.1	2.1
c'est max	2.8	3.5	4.1	4.9	5.6	6.3	7.3	9.2	10.7
ne sait pas max	4	5.6	7	8	9.5	11	12	16	20
ne sais pas min	3.7	5.3	6.64	7.64	9.14	10.57	11.57	15.57	19.48
kmax	1.6	2.4	2.6	3.1	3.7	4	4.6	6	7.5
kmin	1.4	2.15	2.35	2.8	3.4	3.7	4.3	5.6	7.1
r min	0.1	0.1	0.1	0.2	0.2	0.25	0.25	0.4	0.4
Non.	0	1	2	2	2	3	3	4	4
M	1.9	3	3.9	4.4	4.9	6.4	6.9	9	10.1
t min	0.85	1.4	1.4	1.9	2.4	2.6	3.1	4.15	5.2
t max	1.2	1.8	1.9	2.4	2.9	3.1	3.6	4.7	5.8
d1 maximum	1.63	2.18	2.64	3.1	3.58	4.17	4.88	6.2	7.85
j1 min	1.52	2.08	2.51	2.95	3.43	3.99	4.7	5.99	7.59
j max	2.24	2.9	3.53	4.22	4.8	5.46	6.25	8	9.65
dmn	2.1	2.76	3.35	4.04	4.62	5.28	6.03	7.78	9.43
