Cales d'ancrage post-tension

Performances clés

La performance des cales d'ancrage post-tension détermine directement la sécurité structurelle et la durabilité des grands projets tels que les ponts et les bâtiments. En choisissant Xiaoguo®, vous obtiendrez une garantie fiable pouvant résister aux normes les plus strictes.

（1）Efficacité d'ancrage de charge statique

Coefficient d'efficacité ηa ≥ 0,95

Si le système d'ancrage peut utiliser efficacement toute la résistance des torons d'acier

（2）Souche totale ultime

εapu ≥ 2,0%

Mesure la ductilité du système d'ancrage à l'état ultime pour éviter une rupture fragile

（3） Performances en fatigue

Aucune panne après 2 millions de cycles de chargement

Garantit que les structures, telles que les ponts et les tours d'éoliennes, qui sont soumises à des charges dynamiques à long terme, ne se briseront pas en raison de la fatigue.

（4）Perte par frottement dans la zone d'ancrage

Perte totale à l'ouverture de l'ancre + ouverture de la trompette ≤ 6%

Réduit la perte de précontrainte efficace causée par le frottement, affectant l'efficacité de la tension et le contrôle des coûts.

（5）Quantité de rétraction du bloc de coin

Ancre à faible rétraction ≤ 0,5 mm ; Ancrage ordinaire ≤ 6mm

Cela affecte directement la précision de l'établissement de la précontrainte. Plus la rétraction est faible, moins la perte de précontrainte lors de l'établissement est importante.

(6) Exigences de dureté :

Cales d'ancrage post-tension : HRC 58-65 ; Plaque d'ancrage : HB ≥ 251

Assurez-vous que la surface des pièces est résistante à l'usure et ne se déformera pas ou ne s'effondrera pas sous une forte pression.

Classification

Les cales d’ancrage post-tension peuvent être classées en plusieurs types. Les principaux critères de classification reposent sur le nombre de pièces, la forme des dents internes et la forme du cône externe. Les caractéristiques structurelles et les utilisations correspondantes

【1】le nombre de pièces

（1）Deux pièces

Caractéristiques structurelles : deux plaques de serrage symétriques en forme de coin, lorsqu'elles sont combinées, forment un trou circulaire au milieu.

Applications typiques : ancre de travail permanente, à usage unique

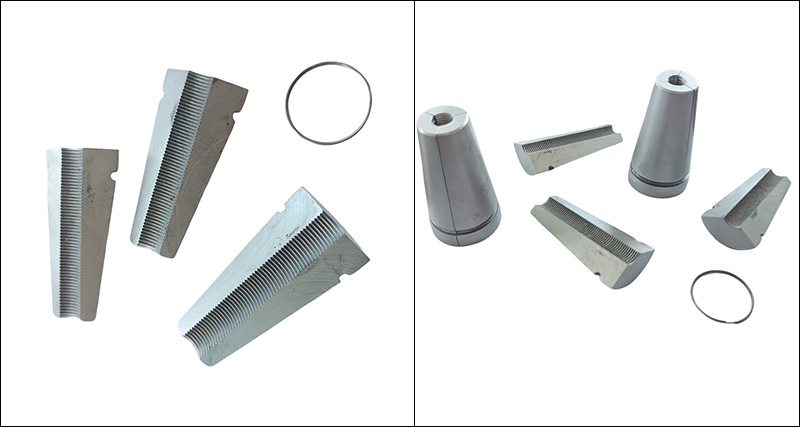

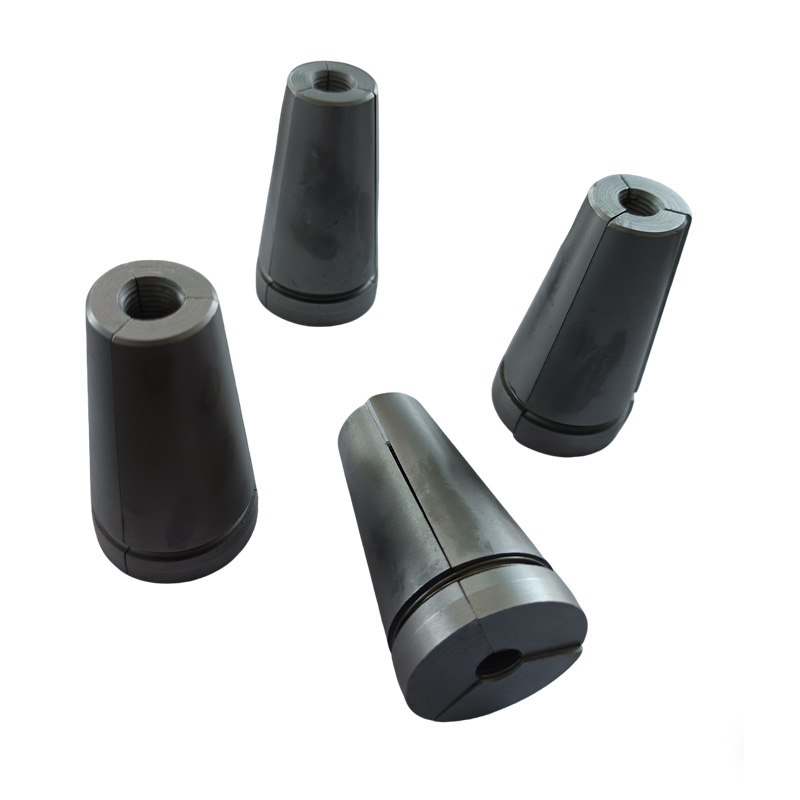

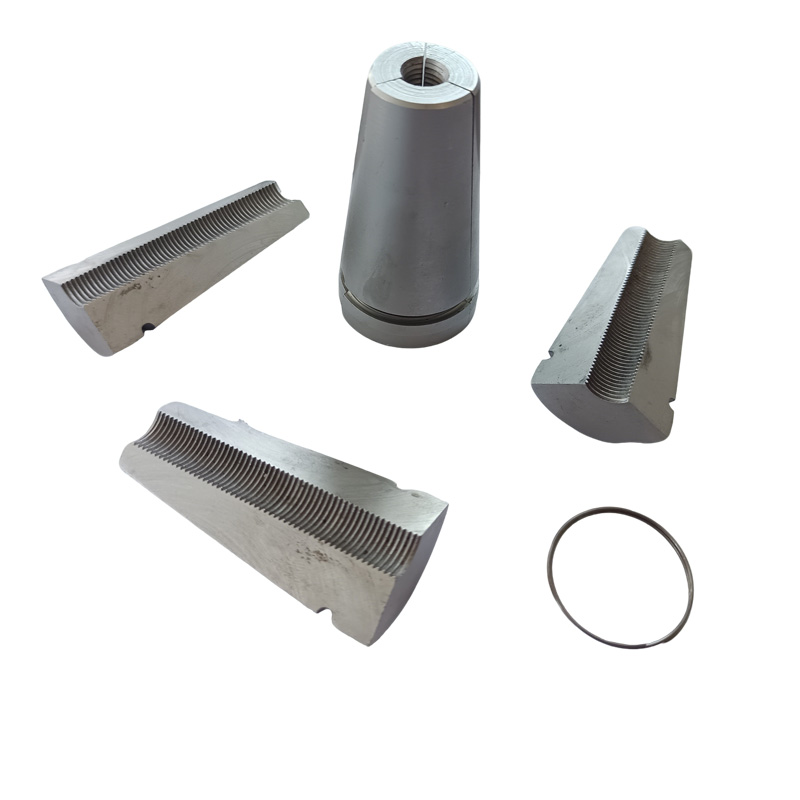

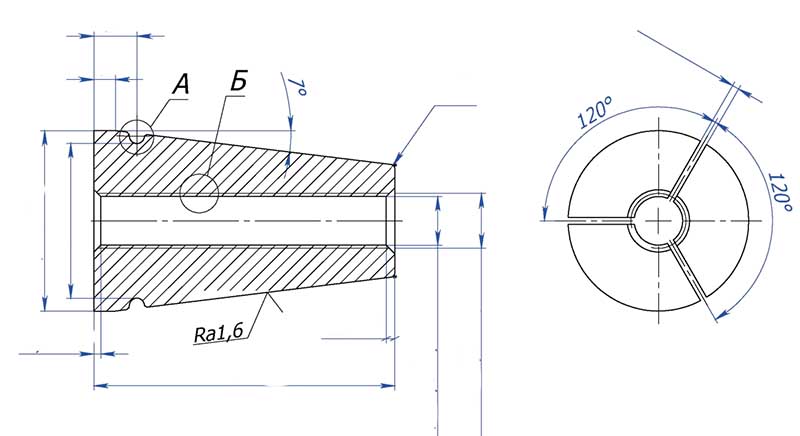

（2）Trois pièces

Caractéristiques structurelles : trois plaques de serrage en forme de coin réparties uniformément, avec des espaces entre elles, nécessitent une bobine à ressort pour la coordination

Applications typiques : ancrage d'outil, réutilisable.

【2】la forme des dents internes

（1）Dents circulaires

Caractéristiques : les cales d'ancrage post-tension ont plusieurs dents saillantes circulaires indépendantes, avec des pointes de dents pointues.

Torons en acier applicables ： Toron en acier standard (structure 1 × 7)

（2）Fil en spirale

Caractéristiques : filetage interne en spirale continue.

Torons d'acier applicables : faisceau de fils d'acier à haute résistance ou renfort précontraint spécial

（3）Type de combinaison

Caractéristiques : dents circonférentielles + rainures longitudinales.

Torons d'acier applicables : améliore l'élimination des copeaux et les performances d'engagement

【3】la forme du cône extérieur

（1）Surface conique unique

Caractéristiques de la surface conique : toute la surface a un seul cône (le plus courant).

（2）Double surface conique

Caractéristiques de la surface conique : il y a une transition à petit angle près de la grande extrémité, améliorant la répartition des forces.

（3）Avec section de guidage

Caractéristiques de la surface conique : une section de guidage cylindrique s'étend à partir de la petite extrémité, facilitant l'insertion initiale
