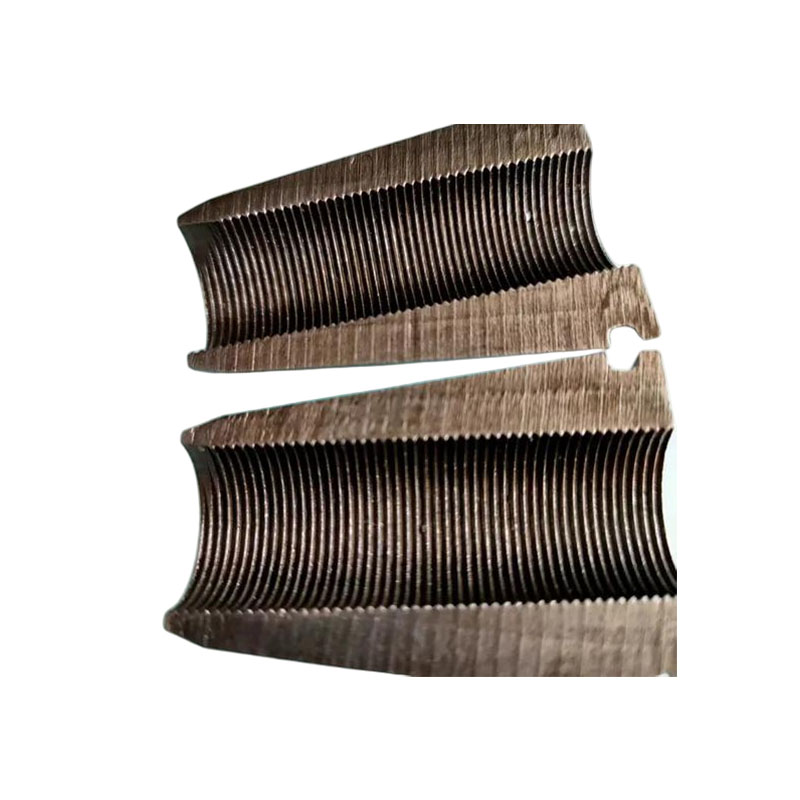

Cale de préhension de câble de post-tension

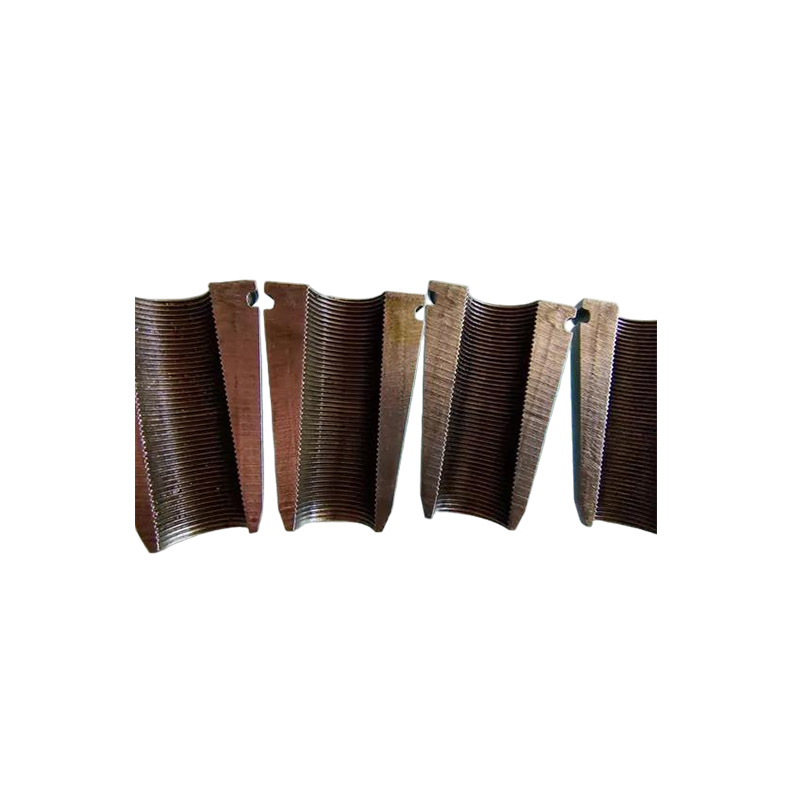

Champs d'application

Les cales de préhension de câble de post-tension sont presque les composants clés de toutes les structures en béton qui nécessitent de grandes portées, une capacité portante élevée et une durabilité élevée.

（1）Infrastructures de transport

• Projets de ponts (pour routes, voies ferrées, viaducs urbains)

• Transport ferroviaire (train léger sur rail, métro)

• Ports et quais

Ancrez les torons en acier précontraint pour améliorer la capacité portante structurelle et la résistance aux fissures, et prolonger la durée de vie.

（2）Architecture et génie civil

• Immeubles de grande hauteur et de très grande hauteur

• Grands bâtiments publics (installations sportives, centres de congrès)

• Ateliers et entrepôts industriels

• Levage d'objets lourds et renforcement structurel

Les cales de préhension de câble post-tension sont utilisées dans les structures critiques qui supportent des charges énormes et sont également utilisées dans la rénovation et le renforcement des bâtiments existants.

（3）Installations énergétiques et industrielles

• Production d'énergie éolienne (ancrage des fondations des tours d'éoliennes)

• Centrales nucléaires (structures spéciales telles que cuves de confinement)

• Réservoirs de stockage de GNL (béton précontraint basse température)

• Fondations de gros équipements industriels

Pour assurer leur stabilité sous des charges cycliques telles que des vents forts

（4）Projets hydroélectriques et de conservation de l'eau

• Barrages et centrales hydroélectriques

• Renforcement des pentes et des tunnels

• Ingénierie souterraine

Renforcer le corps du barrage, la masse rocheuse des pentes abruptes et les roches entourant le tunnel pour éviter les glissements de terrain et les effondrements.

（5）Domaines spéciaux et émergents

• Renforcement géotechnique et fondations

• Réparation et rénovation structurelle

• Ingénierie antimagnétique et anticorrosion

Appliqué au renforcement des fondations, au remplacement des appuis de pont, à la correction de l'alignement des bâtiments, etc. Dans des environnements spéciaux, il peut être utilisé en combinaison avec des barres FRP (matériaux composites renforcés de fibres).

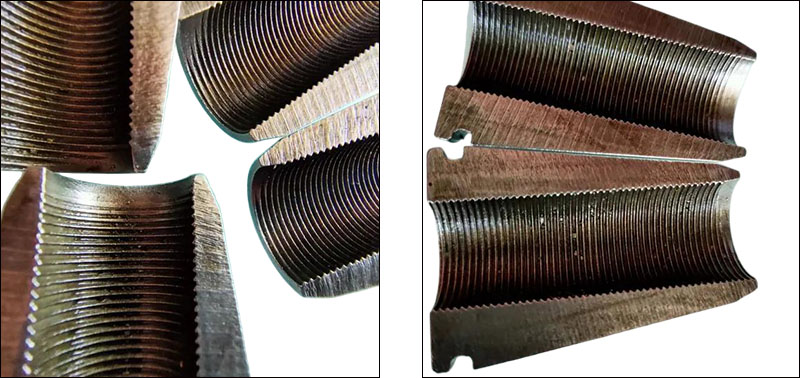

Fonction principale

La cale de préhension de câble de post-tension est un composant d'ancrage crucial dans les structures en béton précontraint post-tendu. Ses fonctions principales peuvent être résumées comme suit :

（1）Serrage et ancrage des torons d'acier

Une fois les câbles de précontrainte tendus, les blocs de calage serrent fermement les torons d'acier (ou les faisceaux de fils d'acier), les empêchant de se rétracter ou de glisser et bloquant la force de tension à l'extrémité d'ancrage.

（2）Transmission de la précontrainte à la structure en béton

La cale de serrage de câble de post-tension transfère la tension des torons d'acier aux plaques d'ancrage, qui transmettent ensuite la force à travers les plaques de base d'ancrage jusqu'aux composants en béton, établissant ainsi une précontrainte efficace à long terme dans toute la structure, améliorant la résistance aux fissures, la rigidité et la capacité portante de la structure.

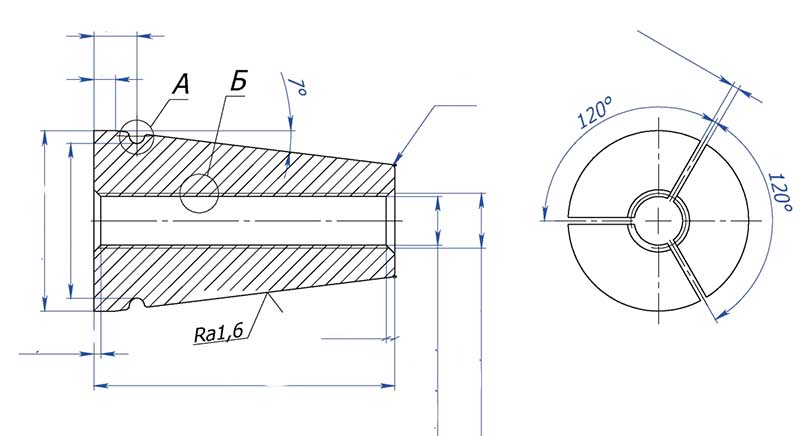

（3）Réaliser « auto-verrouillage » et « anti-desserrage »

En tirant parti des caractéristiques géométriques en forme de coin, un effet d'auto-verrouillage est généré entre le bloc de coin et le trou conique de la plaque d'ancrage lorsqu'il est soumis à une force : plus la force de traction est élevée, plus le bloc de coin est serré, garantissant ainsi que la structure ne se desserrera pas pendant sa période de service.
