Collier à vis de réglage

Le collier à vis de réglage est couramment utilisé dans les applications industrielles à forte charge où les circlips traditionnels n'ont pas une force de maintien suffisante. XIAOGUO® dispose d'une équipe professionnelle avec des années d'expérience et peut traiter les commandes urgentes dans les 72 heures en cas de crise de la chaîne d'approvisionnement.

Modèle:GB/T 885-1986

envoyer une demande

Description du produit

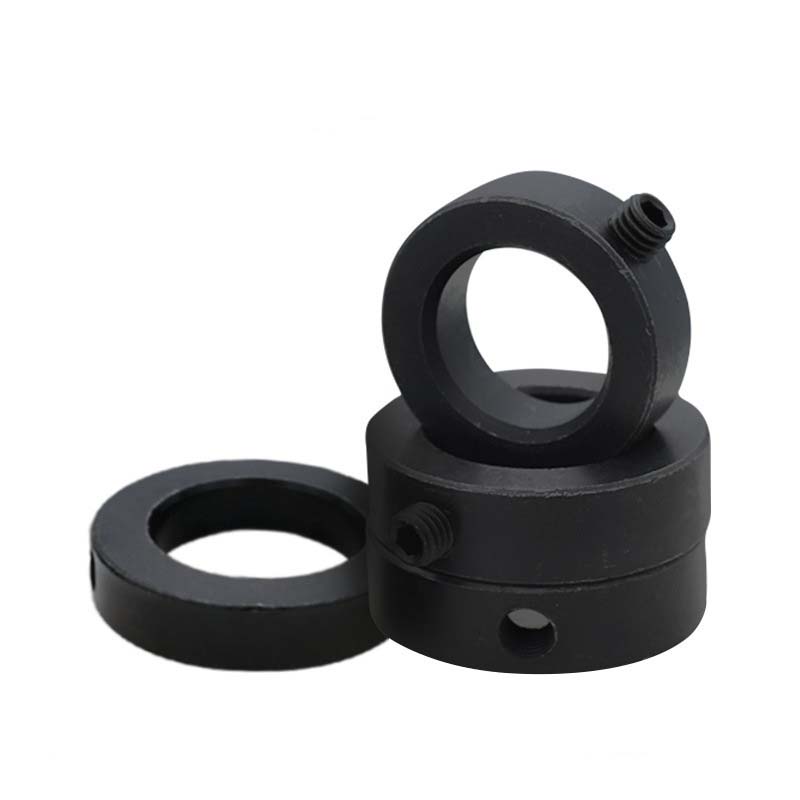

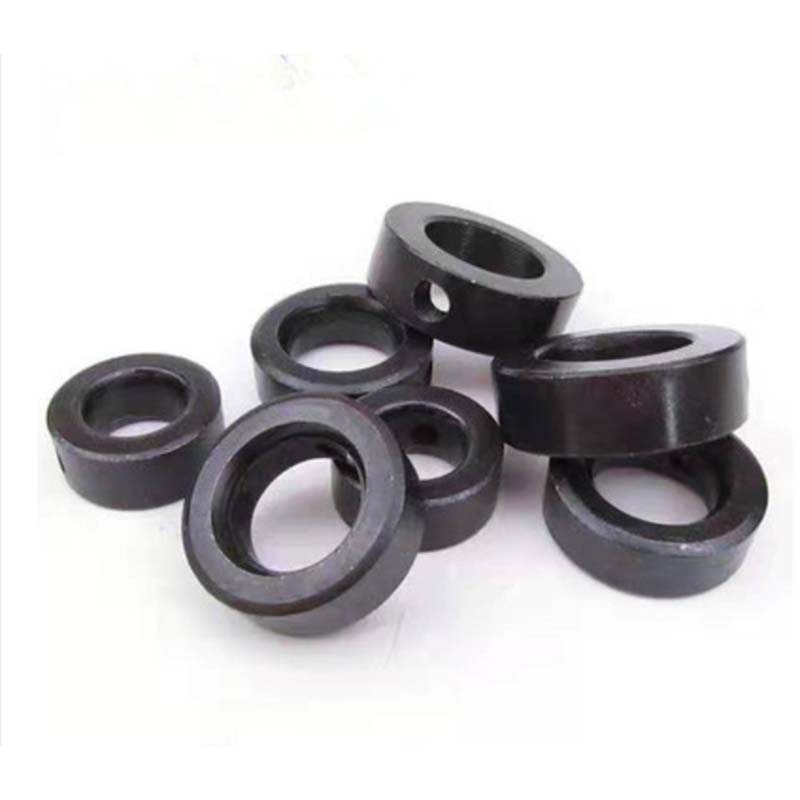

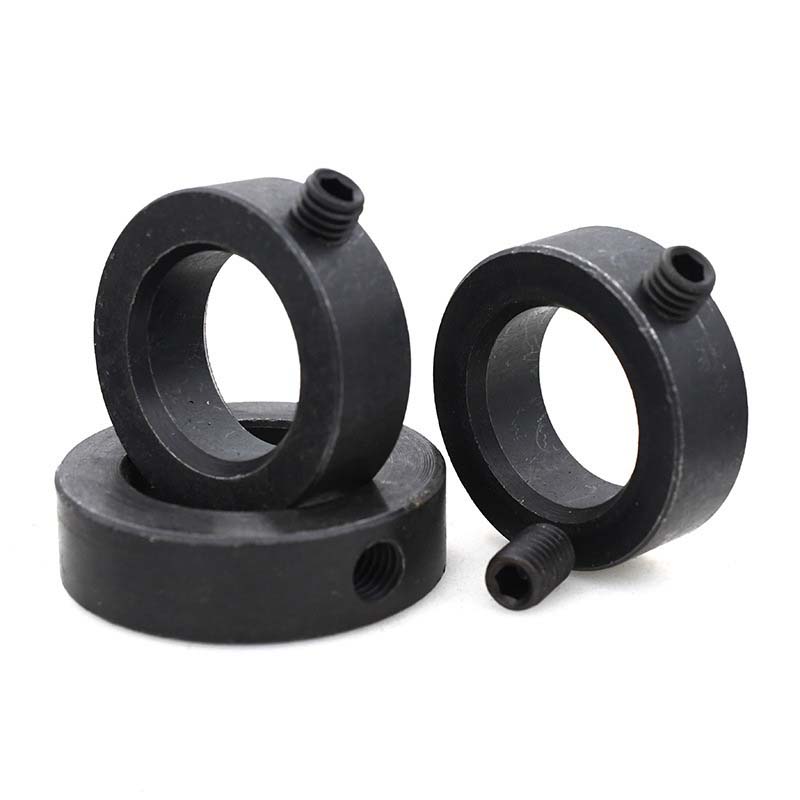

Le collier à vis de réglage est une fixation circulaire en forme d'anneau avec une vis de réglage. Il est facile à installer par une seule personne et ne nécessite aucun outil spécial. Pour le retirer, desserrez simplement le contre-écrou. Il est largement utilisé dans les gros moteurs électriques, les concasseurs, les machines minières, les machines-outils CNC, les machines d'impression et d'autres équipements.

Set Screw Collar

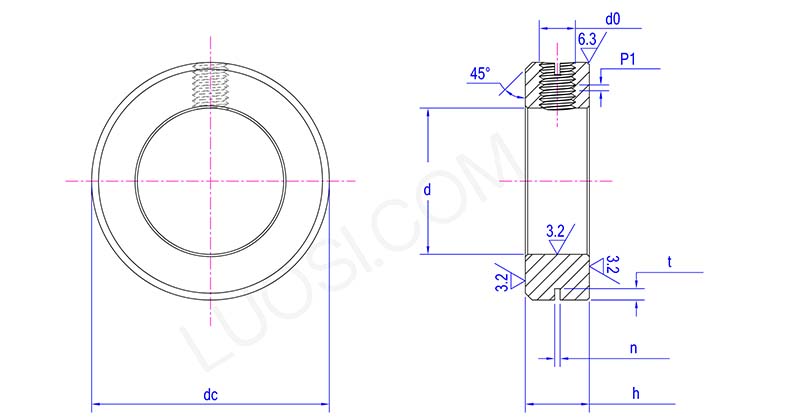

Lun	Φ8	Φ9	Φ10	Φ12	Φ13	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19
j max	8.036	9.036	10.036	12.043	13.043	14.043	15.043	16.043	17.043	18.043	19.052
j min	8	9	10	12	13	14	15	16	17	18	19
h max	10	10	10	10	10	12	12	12	12	12	12
h min	9.64	9.64	9.64	9.64	9.64	11.57	11.57	11.57	11.57	11.57	11.57
n max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2
n minute	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06
t max	1.98	1.98	1.98	1.98	1.98	2.2	2.2	2.2	2.2	2.2	2.2
t min	1.62	1.62	1.62	1.62	1.62	1.8	1.8	1.8	1.8	1.8	1.8
cc	20	22	22	25	25	28	30	30	32	32	35
d0	M5	M5	M5	M5	M5	M6	M6	M6	M6	M6	M6
P1	0.8	0.8	0.8	0.8	0.8	1	1	1	1	1	1

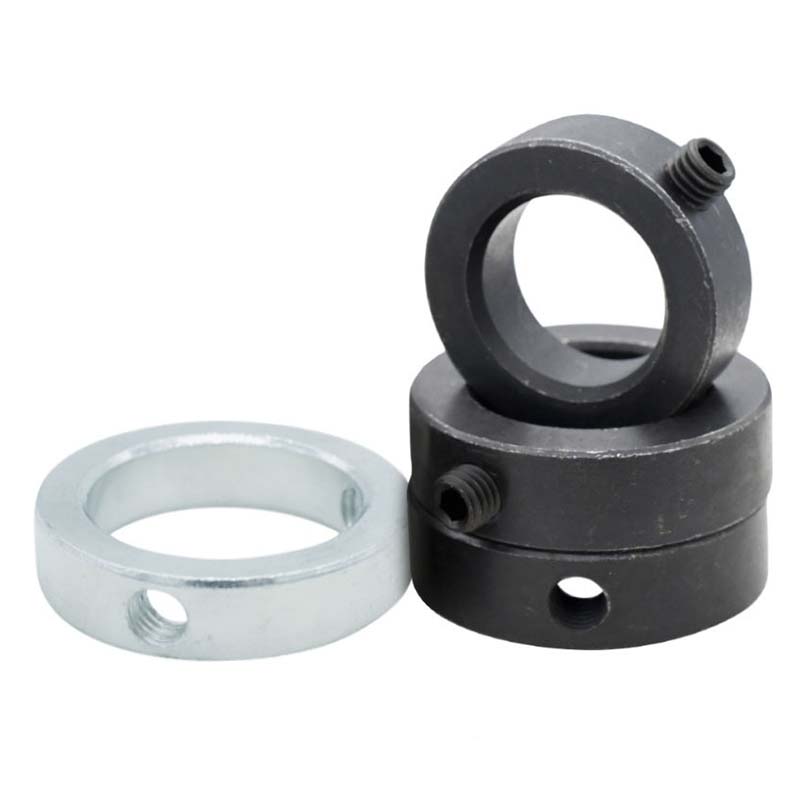

Xiaoguo® fabrique cette bague de verrouillage à vis dans différents matériaux en fonction de vos besoins. Pour résister aux produits chimiques, nous utilisons des nuances d'acier inoxydable comme 304 ou 316. Si nous nous trouvons dans une situation de contraintes élevées, nous utiliserons l'acier allié 4140. Et pour les produits aérospatiaux où le poids compte, il existe du titane léger. Il existe également des versions avec des revêtements polymères pour réduire la corrosion lorsque vous avez des configurations mixtes en métaux. Tous les matériaux sont soumis à des tests de dureté rigoureux (HRC 35-50) et à des contrôles par ultrasons pour garantir qu'ils répondent aux normes industrielles telles que ASME B18.27 et DIN 471/472 pour la charge qu'ils peuvent supporter.

Inspection et entretien réguliers

Pour que les colliers des vis de réglage continuent de fonctionner correctement, vérifiez de temps en temps le serrage des vis de réglage à l'aide d'une clé dynamométrique, en visant 10 à 15 Nm. Utilisez un solvant pour nettoyer les filetages et éliminer toute saleté, et appliquez-y de la graisse fraîche à base de lithium chaque année. Ne serrez pas trop les vis, car cela pourrait abîmer le collier de verrouillage. S’il est exposé à l’eau de mer ou à des acides, vérifiez le revêtement deux fois par an pour vous assurer qu’il est toujours en bon état. Si vous constatez une usure supérieure à 0,1 mm sur les pièces qui se touchent, vous devez la remplacer.

Quelles tolérances d'arbre sont compatibles ?

Les colliers à vis de réglage fonctionnent avec des tailles d'arbre de 10 mm à 200 mm, en utilisant des niveaux de tolérance courants comme h9 ou h11. Les vis réglables sur le collier de verrouillage peuvent gérer les petites bosses ou irrégularités de l'arbre (jusqu'à ± 0,05 mm), de sorte qu'il reste bien ajusté sans gâcher son fonctionnement.
