Anneau de retenue de verrouillage fileté

Un anneau de verrouillage fileté est un composant mécanique conçu pour empêcher les connexions filetées de desserrer. Il combine une vis filetée avec une manche pour distribuer uniformément la pression lors de l'installation, garantissant un Fit sécurisé et stable.XiaoGuo® est un fabricant d'attaquants professionnel en Chine qui peut personnaliser les produits en fonction des exigences du client et fournir des échantillons.

Modèle:GB/T 885-1986

envoyer une demande

Description du produit

Les anneaux de retenue de verrouillage fileux sont en acier inoxydable ou en acier au carbone, qui sont forts et résistants à la rouille. La surface a subi un traitement thermique pour prolonger la durée de vie et améliorer la résistance à l'usure. La partie filetée a subi un traitement de coupe de précision pour assurer le resserrement de la douceur et l'alignement du filetage. Pour une utilisation dans des environnements difficiles, le placage de zinc-nickel ou le placage d'oxyde noir peut être sélectionné pour ajouter un revêtement résistant à la corrosion à la surface. Ces matériaux peuvent fonctionner dans une plage de température de -40 ° C à 300 ° C, de sorte que ce cycle de verrouillage peut être utilisé dans des conditions environnementales extrêmes telles que les environnements marins, les plantes chimiques ou les machines lourdes.

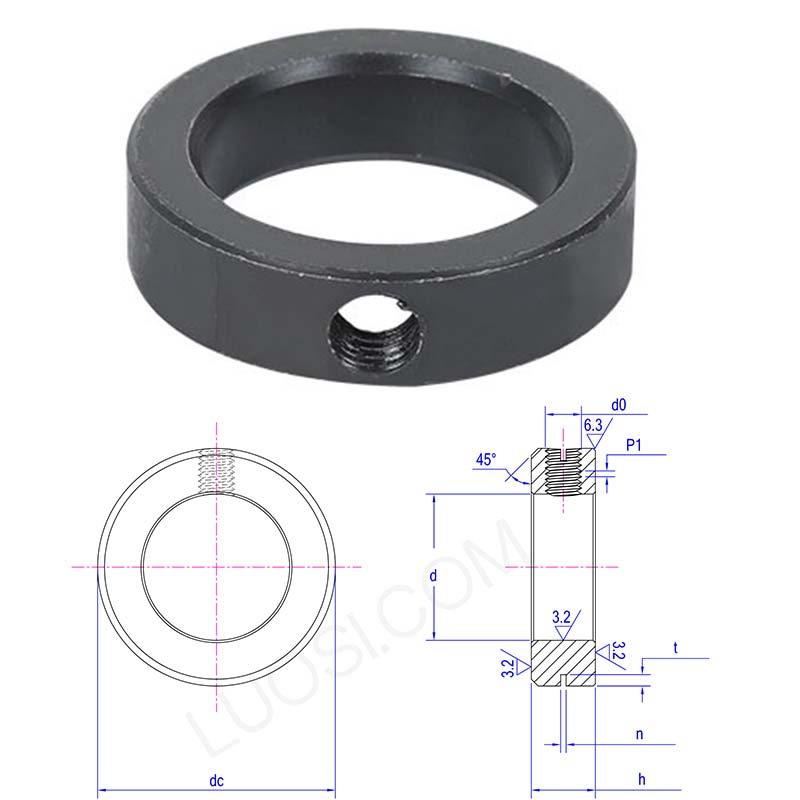

Threaded locking retaining ring

Lun	Φ14	Φ15	Φ16	Φ17	Φ18	Φ19	Φ20	Φ22	Φ25	Φ28	Φ30
D Max	14.043	15.043	16.043	17.043	18.043	19.052	20.052	22.052	25.052	28.052	30.052
d min	14	15	16	17	18	19	20	22	25	28	30
H Max	12	12	12	12	12	12	12	12	14	14	14
H min	11.57	11.57	11.57	11.57	11.57	11.57	11.57	11.57	13.57	13.57	13.57
n max	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.2	1.51	1.51	1.51
n min	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.06	1.26	1.26	1.26
t max	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.2	2.75	2.75	2.75
t min	1.8	1.8	1.8	1.8	1.8	1.8	1.8	1.8	2.25	2.25	2.25
dc	28	30	30	32	32	35	35	38	42	45	48
d0	M6	M6	M6	M6	M6	M6	M6	M6	M8	M8	M8
P1	1	1	1	1	1	1	1	1	1.25	1.25	1.25

Application

Les anneaux de retenue de verrouillage fileté sont largement utilisés dans les systèmes de transmission de puissance, les ensembles de pompes et les composants du robot, en particulier dans les applications où il est nécessaire pour garantir que les composants sont solidement fixés sur l'arbre. Avec leurs caractéristiques résistantes aux vibrations, ils sont couramment utilisés dans les systèmes de transmission automobile, les boîtes de vitesses d'éoliennes et les systèmes de convoyeur. Il est également utilisé dans l'industrie aérospatiale.

Il apparaît également dans les équipements agricoles et les configurations d'énergie renouvelable, faisant un travail solide pour garder les choses réparées dans des conditions poussiéreuses et humides ou lorsqu'il y a beaucoup de couple.

Les outils spéciaux sont-ils requis pour l'installation?

Aucun outil spécial n'est requis pour le fonctionnement. Les outils ordinaires (tels que les clés ou les tournevis hexagères) peuvent être utilisés pour installer facilement les bagues de retenue de verrouillage fileté. Aucune presse hydraulique ou des luminaires personnalisés n'est nécessaire pour le réglage. Un réglage précis peut être réalisé simplement en utilisant les vis filetées sur l'anneau de verrouillage.
