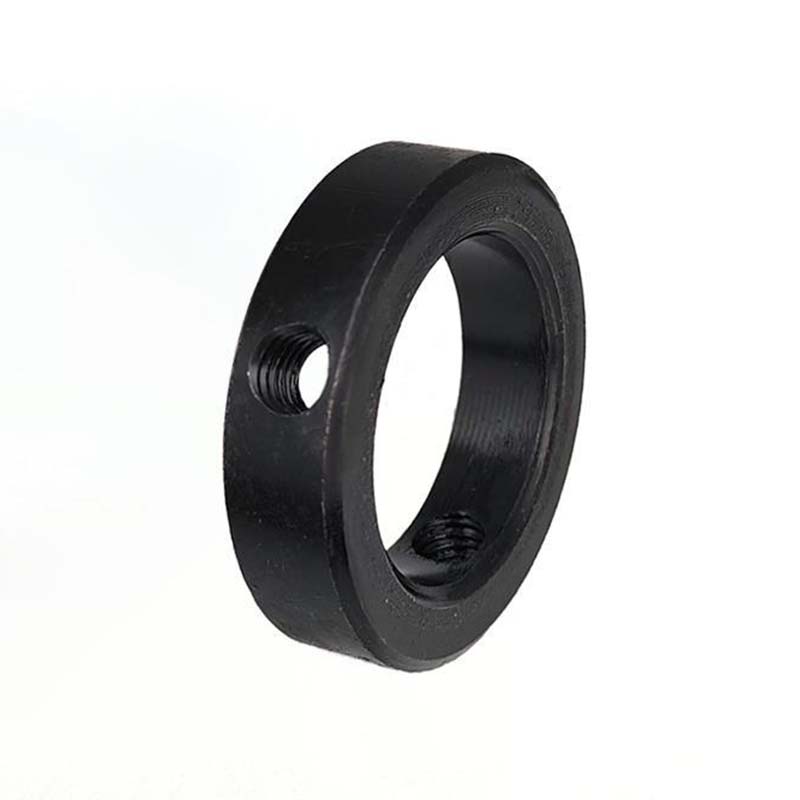

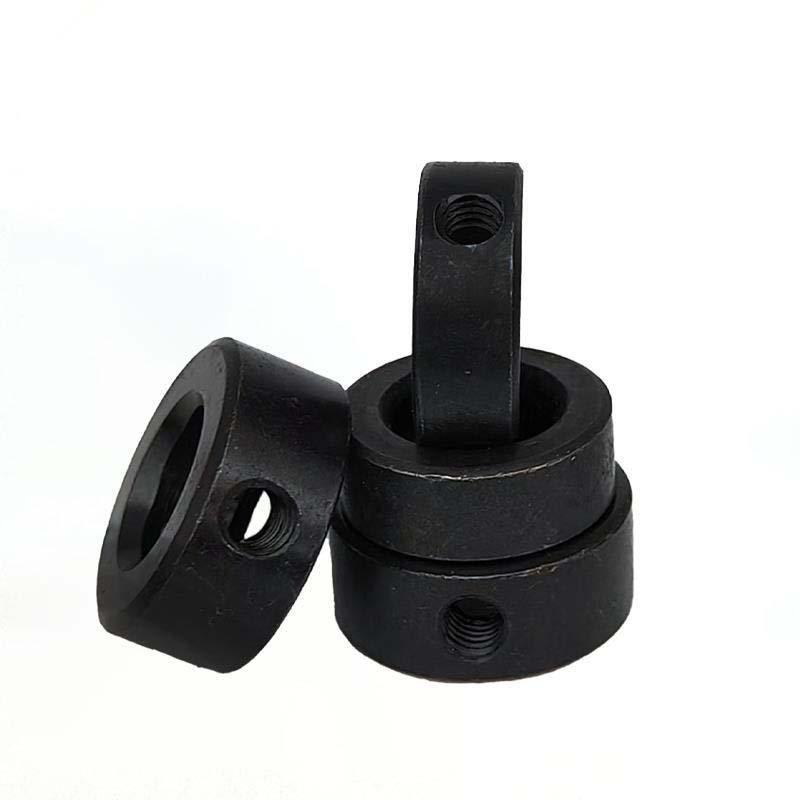

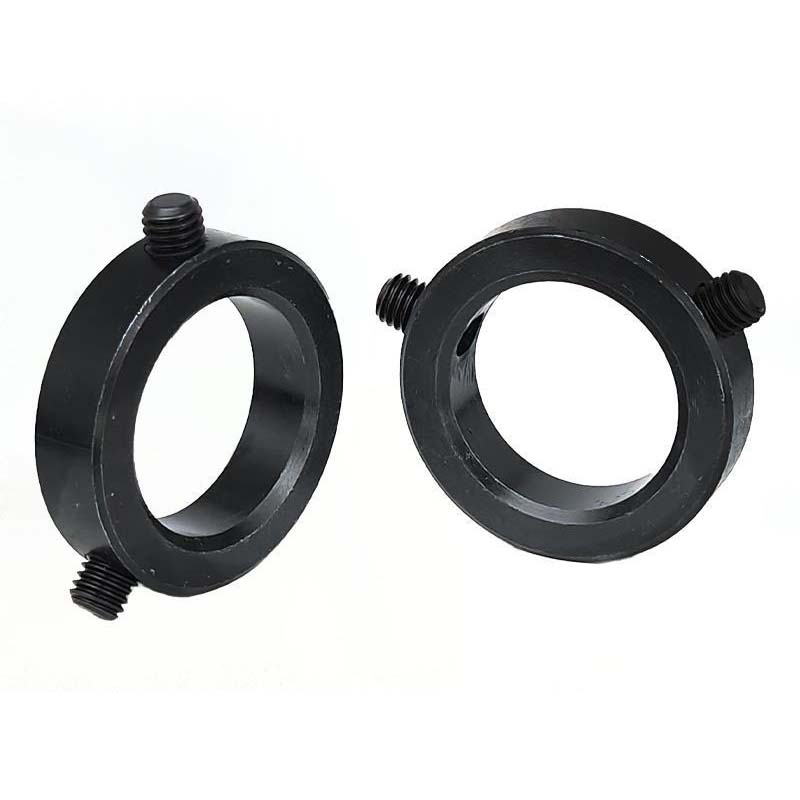

Dispositif de retenue du collier de verrouillage à vis de réglage

XIAOGUO® possède des entrepôts à Rotterdam et à Houston pour accélérer les livraisons régionales. L'installation d'un dispositif de retenue de collier de verrouillage à vis de réglage implique de serrer ses vis pour comprimer l'anneau radialement, créant ainsi un mécanisme de serrage précis et réutilisable.

Modèle:GB/T 885-1986

envoyer une demande

Description du produit

Pour le faire durer plus longtemps, ce dispositif de retenue de collier de verrouillage à vis a différents traitements de surface. Le placage au nickel (appliqué uniformément sans électricité) aide à protéger contre la rouille, et les revêtements au phosphate le rendent plus lisse et plus résistant à la rouille. Pour les environnements difficiles, vous pouvez ajouter des couches de carbure de tungstène pulvérisées selon un procédé spécial. Ces traitements lui permettent de bien fonctionner dans des conditions acides, salées ou difficiles. Vous pouvez également obtenir des options d'anodisation personnalisées qui répondent à des normes industrielles spécifiques, comme des finitions approuvées par la FDA pour les machines utilisées dans la transformation des aliments.

Taille

Le dispositif de retenue de collier de verrouillage à vis de réglage est disponible dans des diamètres d'arbre de 5 mm à 500 mm, avec des tolérances d'ajustement jusqu'aux normes ISO h6. Vous pouvez obtenir des largeurs personnalisées (3 mm à 20 mm) et des tailles de filetage (M3 à M24) pour répondre à différents besoins de conception. Chacun a des marques laser pour le suivi, vous pouvez donc garder un œil dessus. Les dessins CAO qui l'accompagnent facilitent son intégration dans les configurations existantes. Il existe également des versions à anneaux brisés qui vous permettent de les ajouter à des arbres déjà installés sans avoir à tout démonter au préalable.

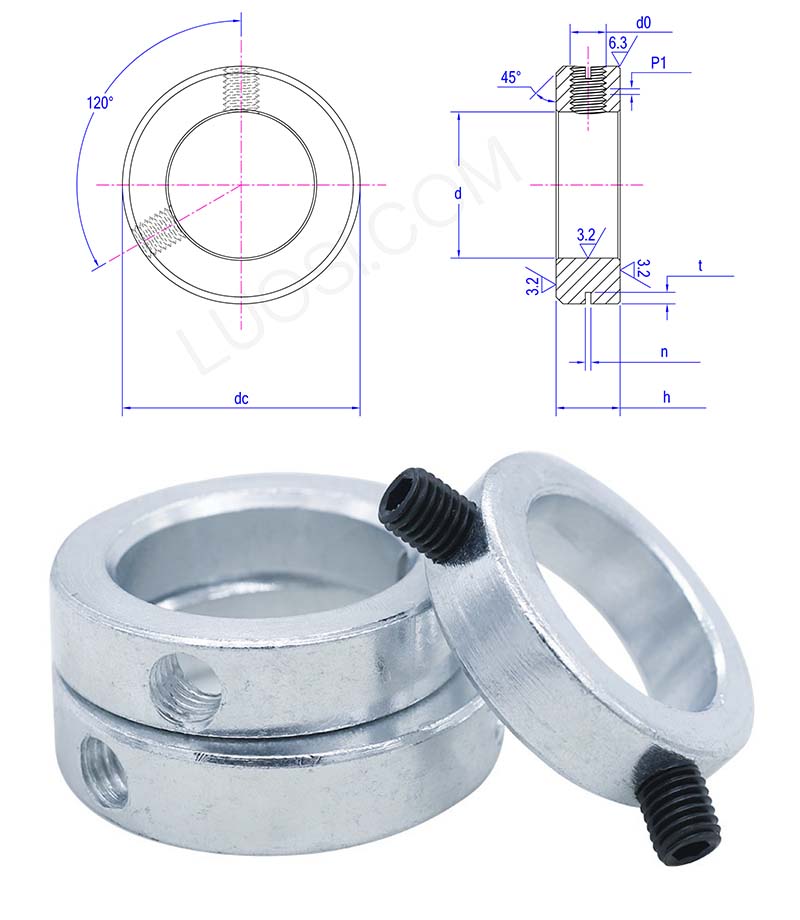

Lun	Φ85	Φ90	Φ95	Φ100	Φ105	Φ110	Φ115	Φ120	Φ125	Φ130	Φ135
j max	85.087	90.087	95.087	100.087	105.087	110.087	115.087	120.087	125.1	130.1	135.1
j min	85	90	95	100	105	110	115	120	125	130	135
h max	22	22	25	25	25	30	30	30	30	30	30
h min	21.48	21.48	24.48	24.48	24.48	29.48	29.48	29.48	29.48	29.48	29.48
n max	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31	2.31
n minute	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06	2.06
t max	3.96	3.96	3.96	3.96	3.96	4.95	4.95	4.95	4.95	4.95	4.95
t min	3.24	3.24	3.24	3.24	3.24	4.05	4.05	4.05	4.05	4.05	4.05
cc	120	125	130	135	140	150	155	160	165	170	175
d0	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12	M12
P1	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75	1.75

Supporte les environnements à haute température

Le dispositif de retenue du collier de verrouillage à vis de réglage est généralement fabriqué en acier traité thermiquement ou en acier inoxydable qui résiste à la corrosion, de sorte qu'il peut bien fonctionner à des températures allant jusqu'à 300 °C (572 °F). Les vis du collier de verrouillage sont souvent recouvertes d'un revêtement anti-grippage haute température pour empêcher les filetages de coller ou de s'user. Si vous en avez besoin dans des conditions très difficiles, il existe des options comme l'Inconel® ou les versions à revêtement céramique. Ils le testent en passant par des températures chaudes et froides pour s’assurer que la bague de retenue conserve sa force de serrage et ne change pas de forme. Cela le rend idéal pour les moteurs, les turbines ou les configurations aérospatiales où il fait très chaud.
