Vis autotaraudeuse à bois à tête fraisée fendue

La vis autotaraudeuse à bois à tête fraisée fendue produite par l'usine Xiaoguo® peut s'asseoir complètement à l'intérieur du bois lorsqu'elle est utilisée avec un foret à fraiser assorti. De cette façon, la partie de fixation reste cachée et donne un aspect soigné aux articles finis.

envoyer une demande

Description du produit

Une vis autotaraudeuse à bois à tête fraisée fendue est un type de fixation pour le travail du bois avec une tête conique (avec un angle conique de 90°) et une rainure fendue en haut. La tête peut être entièrement insérée dans les trous coniques prédécoupés dans le bois, et après serrage, la tête sera au ras ou légèrement plus basse que la surface du bois. Le corps de la vis a des filetages en bois profonds et grossiers et la queue est une tête conique pointue. Il peut être directement vissé dans le bois (pour les bois durs ou les gros diamètres, il est recommandé de pré-percer un trou). Cette vis autotaraudeuse à bois à tête fraisée fendue convient au raccordement et à la fixation de produits en bois qui nécessitent une surface plane et sans têtes exposées.

Nom anglais	Vis autotaraudeuse à bois à tête fraisée fendue
Normes communes	DIN 97
Type de tête	Tête fraisée/plate
Type d'emplacement	Fente
Type de filetage	Fil à bois (pas grossier, pas profond)
Formulaire de pourboire	Tête conique auto-perceuse

Slotted Countersunk Head Wood Self Tapping Screw

Caractéristiques structurelles

Les caractéristiques structurelles de la vis autotaraudeuse à bois à tête fraisée fendue seront présentées en cinq parties.

Structure de la tête

1. Forme de la tête : Conique, comme une forme d’entonnoir, généralement avec un angle de cône de 90°. La surface supérieure de la tête est plate et les côtés sont inclinés.

2. Dimension de la tête : le diamètre extérieur de la tête est d'environ 1,8 à 2,2 fois le diamètre du filetage et la hauteur de la tête est d'environ 0,5 à 0,6 fois le diamètre du filetage.

3. Utilisation de la tête : après avoir fixé cette vis autotaraudeuse à bois à tête fraisée fendue, toute la tête de vis s'insère dans le trou conique préfabriqué sur le bois. Il reste au ras ou légèrement en dessous de la surface du bois et ne dépasse pas.

Conception à fente droite

1. Le type de lecteur est une fente droite. La rainure va directement du milieu vers les deux côtés.

2. La largeur de la fente varie de 0,6 mm à 2,0 mm, la profondeur de la fente est de 0,3 mm à 0,8 mm. Les deux extrémités de la fente sont constituées de coins arrondis.

3. Les caractéristiques de la fente : elle peut être entraînée par le tournevis à tête plate le plus courant.

Structure de tige

1. Forme de tige : elle est divisée en types de filetage complet et de filetage partiel.

Structure du fil

1. Type de filetage : filetage de bois typique, pas le filetage mécanique commun.

2. Profil : l'angle du profil de la dent est d'environ 60°, mais la pointe de la dent est très pointue et la base de la dent a une transition d'arc douce.

3. Espacement des dents : relativement large.

Structure des pourboires

1. Forme de la pointe : pointe conique, avec une conicité d'environ 30° à 45°. La pointe n’est pas extrêmement pointue ; au lieu de cela, il a une très petite surface plane ou une tête ronde.

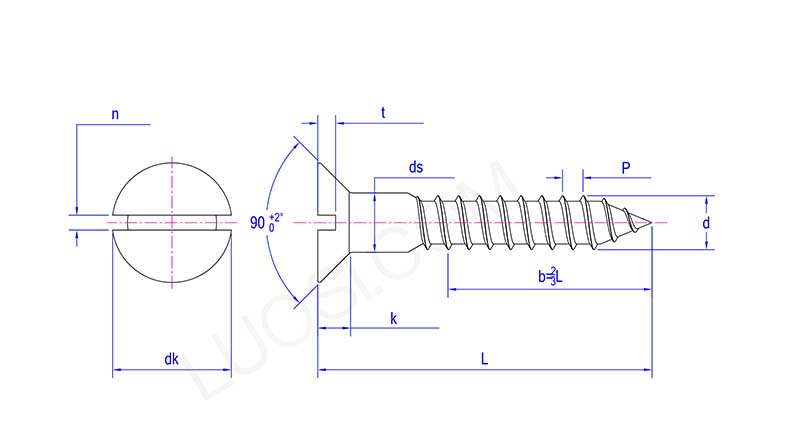

Slotted Countersunk Head Wood Self Tapping Screw

Lun	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	1.2	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
js min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
DS max	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
ne sait pas max	5	6	7	8	9	10	11	12	14	16	20
ne sais pas min	4.7	5.7	6.64	7.64	8.64	9.64	10.57	11.57	13.57	15.57	19.48
kmax	1.4	1.7	2	2.2	2.7	3	3.2	3.5	4	4.5	5.8
n minute	0.6	0.8	0.9	1	1.2	1.2	1.4	1.6	18	2	2.5
n max	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
t max	0.96	1.11	1.35	1.45	1.7	1.94	2.04	2.19	2.55	2.8	3.5
t min	0.64	0.79	0.95	1.05	1.3	1.46	1.56	1.71	1.95	2.2	2.9
