Vis à bois à tête ronde fendue DIN 96

Les vis à bois à tête ronde fendue DIN 96 produites par l'usine Xiaoguo® sont disponibles dans une large gamme de spécifications et de tailles, adaptées à l'assemblage à petite et à grande échelle, et sont largement utilisées.

envoyer une demande

Description du produit

Ce qui suit est une introduction aux spécifications et aux dimensions de la norme DIN 96 vis à bois à tête ronde fendue.

Gamme standard : Diamètre de filetage 1,6 mm à 8 mm, métrique, simple fente, tête ronde, foret à bois (filetage gros).

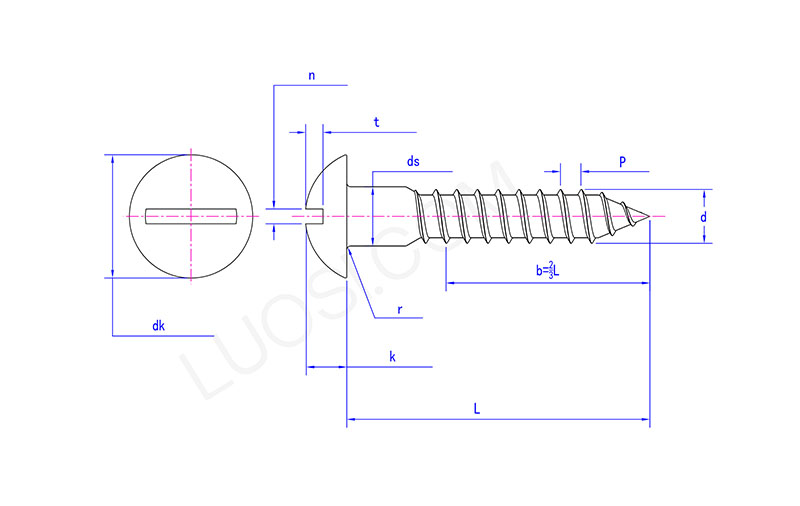

Dimensions clés (mm, spécifications communes)

d : Diamètre nominal du filetage

ds : Diamètre de la tige (la partie lisse de la tige)

dk : Diamètre de la tête

k : Hauteur de la tête

n : Largeur de la fente

t : Profondeur de la fente (maximale)

L : longueur nominale (plage commune)

d	DS (max/min)	nsp (nom)	k	n	T（maxi）	L
1.6	1,6/1,2	3.2	1.1	0.4	0.7	3-12
2.0	2,0/1,6	4.0	1.4	0.5	0.9	4-16
2.5	2,5/2,1	5.0	1.7	0.6	1.1	5-20
3.0	3,0/2,6	6.0	2.1	0.8	1.35	6-25
3.5	3.5/3.02	7.0	2.4	0.8	1.6	8h-30

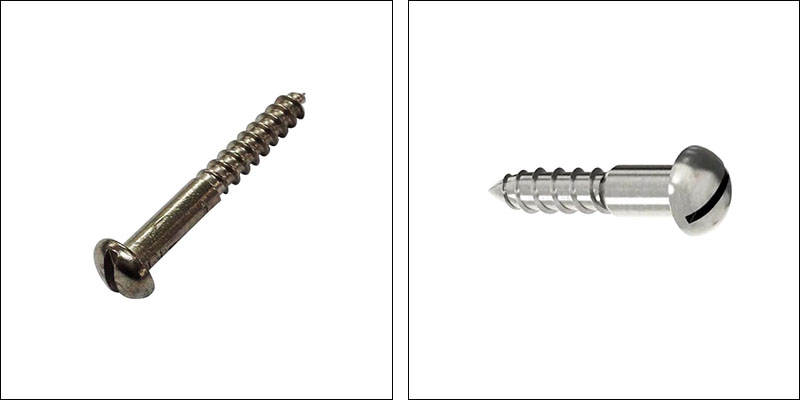

< style="text-align:center;"> Slotted Round Head Wood Screw DIN 96

Présentation du matériel

Les matériaux courants pour les vis à bois à tête ronde fendue DIN 96 comprennent principalement l'acier au carbone, l'acier inoxydable et l'alliage de cuivre. Le type spécifique de matériau à choisir dépend de l’environnement d’utilisation, des exigences de résistance et du budget.

(1)Acier au carbone

L'acier au carbone est le matériau le plus couramment utilisé pour les vis à bois, caractérisé par un faible coût, une résistance élevée et de bonnes performances de traitement. Parmi eux, l'acier à faible teneur en carbone est le type le plus courant, car il a une faible teneur en carbone, une meilleure ténacité et de meilleures performances de traitement, et convient au formage à froid.

(2)Acier inoxydable

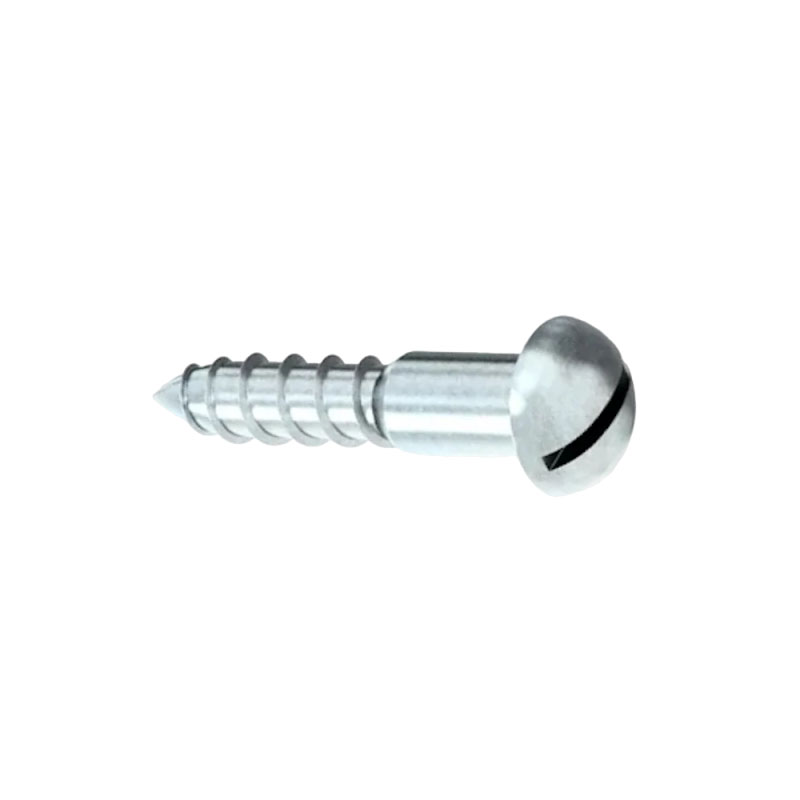

La surface forme naturellement un film d’oxyde dense, offrant une excellente protection contre la corrosion. Aucun traitement de surface supplémentaire n'est requis et il convient à la plupart des environnements humides et aux applications extérieures.

(3) Laiton/Alliage de cuivre

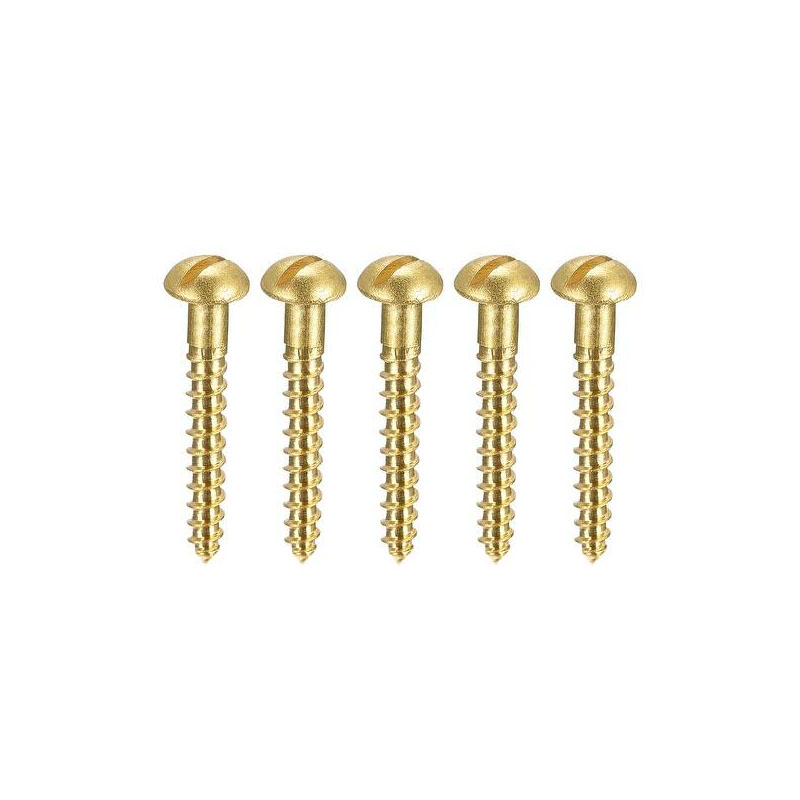

Les vis à bois à tête ronde fendue en alliage de cuivre DIN 96 (généralement en laiton) sont souvent utilisées dans des environnements décoratifs ou fonctionnels spéciaux en raison de leur aspect doré naturel, de leur excellente résistance à la corrosion et de leur conductivité.

Matériel	Caractéristiques	Scénarios applicables
Laiton, CuZn	L'apparence est belle et de couleur dorée. Il présente une bonne résistance à la corrosion, mais sa résistance est inférieure à celle de l'acier au carbone.	Mobilier haut de gamme, restauration d'antiquités, installations artistiques, accessoires de quincaillerie décorative, branchements électriques
Bronze	Sa résistance à la corrosion est supérieure à celle du laiton, et son aspect est d’une couleur marron plus foncée.	Récipients, décorations extérieures, fixation de sculptures

Lun	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
P	1	12	1.4	1.6	1.8	2	2.2	2.5	2.8	3	3.5
js min	2.25	2.75	3.2	3.7	4.2	4.7	5.2	5.7	6.64	7.64	9.64
DS max	2.5	3	3.5	4	4.5	5	5.5	6	7	8	10
ne sait pas max	4.63	5.8	6.75	7.65	8.6	9.5	10.5	11.05	13.35	15.2	18.9
ne sais pas min	4.23	5.3	6.25	7.15	8	8.9	9.9	10.35	12.55	14.4	18.1
kmax	1.98	2.37	2.65	2.95	3.25	3.5	3.95	4.34	4.86	5.5	6.8
kmin	1.78	2.07	2.35	2.65	2.95	3.2	3.65	3.94	4.46	5.1	6.4
n minute	0.6	0.8	0.9	1	12	12	1.4	16	18	2	2.5
n max	0.85	1.05	1.15	1.35	1.55	1.55	1.75	1.95	2.15	2.35	2.85
r	0.2	0.2	0.4	0.4	0.4	0.4	0.4	0.4	0.5	0.5	0.5
t max	1.3	1.54	1.74	1.98	2.2	2.5	2.7	2.8	3.06	3.66	4.32
t min	0.9	1.06	1.26	1.38	16	1.9	2.1	2.2	2.34	2.94	3.6

（4）Autres matériaux optionnels

Alliage d'aluminium

Léger, résistant à la corrosion, mais avec une résistance moindre

Convient pour la construction temporaire, la décoration légère et les installations d'exposition

Alliage de titane

Résistance extrêmement élevée, extrêmement résistante à la corrosion, mais avec un coût élevé et un traitement difficile

Convient aux domaines spéciaux tels que l'aérospatiale et les équipements médicaux haut de gamme

FAQ

(1) Les vis à bois à tête ronde fendue en acier au carbone DIN 96 rouilleront-elles pendant le transport maritime ?

Pour réduire le risque de rouille induite par l'humidité pendant le transport, nous adoptons généralement des mesures de protection telles que du papier antirouille VCI + un scellage de sac en plastique + un dessicant, qui peuvent prévenir efficacement la rouille.

（2）Comment évaluer la résistance à la corrosion des vis DIN 96 ?

La résistance à la corrosion est évaluée par des tests au brouillard salin. Les vis galvanisées en acier au carbone peuvent généralement résister à 48 à 100 heures ; les vis en acier inoxydable peuvent résister à des centaines, voire des milliers d'heures sans rouiller.

（3）Quel doit être le couple d'installation ?

Le couple dépend du matériau, du type de bois et des conditions de lubrification. Par exemple, lorsqu'une vis à bois à tête ronde fendue en acier au carbone de 4 mm DIN 96 est enfoncée dans du bois dur, le couple recommandé est d'environ 2 à 3 N·m. Le dépassement de cette valeur peut entraîner le glissement de la fente ou la rupture de la tête.
