Vis à bride à 12 points

Passez immédiatement une commande en gros de vis à bride à 12 points Xiaoguo®. Ce produit présente une conception de tête unique à 12 points et est fabriqué en acier allié de qualité 12,9 qui a subi des processus de trempe et de revenu, avec une résistance à la traction ultime supérieure à 1 200 MPa, ce qui convient à une utilisation dans les pièces robustes du moteur.

envoyer une demande

Description du produit

La vis à bride à 12 points est une fixation haute performance avec une tête comportant douze coins et une surface d'appui de bride élargie en bas. Sa forme de tête adopte une conception double hexagonale, combinant l'entraînement à douze points et une structure de bride intégrée, spécialement conçue pour un couple élevé et une résistance au desserrage par vibration.

Cette vis à bride à 12 points est couramment utilisée dans les systèmes de transmission automobile, les blocs moteurs, les moteurs d'avion et les équipements industriels à haute résistance. C'est une solution idéale pour remplacer les boulons à tête hexagonale traditionnels et les vis à tête cylindrique hexagonale interne. La conception de la surface d'entraînement à douze côtés permet l'utilisation d'une clé polygonale ou de douilles à douze côtés, permettant une opération de repositionnement à 30° dans des espaces étroits par rapport aux têtes hexagonales standard, ce qui entraîne une efficacité d'installation plus élevée.

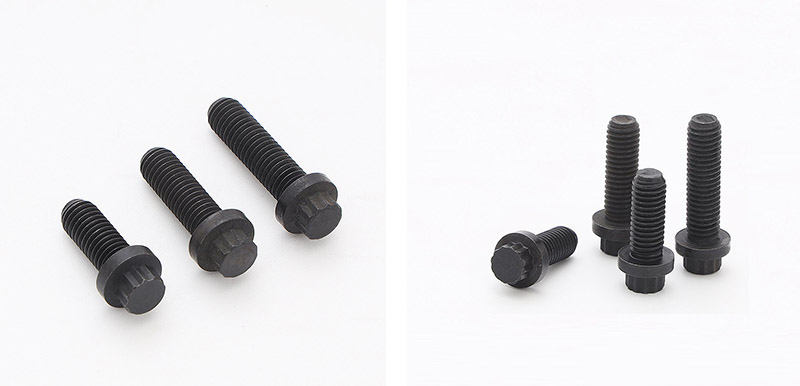

12 Point Flange Screw

Avantage essentiel

Les principaux avantages de la vis à bride à 12 points se reflètent principalement dans les aspects suivants :

（1）Type de tête à douze points

Plus de surfaces de contact : le type à tête à douze pointes possède deux fois plus de surfaces de contact que la tête hexagonale, ce qui lui permet de résister à un couple de serrage plus élevé sans endommager la tête.

Le risque d'angle de glissement est faible : la répartition de la force est plus uniforme, ce qui la rend adaptée aux applications nécessitant une précharge élevée.

(2) Bride intégrée

Surface de bride autonome : aucun joint supplémentaire requis. La structure dentelée ou gaufrée au bas de la bride coopère avec la surface de la pièce, générant une forte force de friction.

Haute résistance aux vibrations : il peut maintenir la précharge même dans un environnement vibrant, adapté aux zones de charge dynamique.

(3) Installation facile, économise de l'espace

Rotation à 30° : la tête à douze pointes peut être tournée de 30° pour être insérée dans la clé pour le repositionnement. Cela permet de gagner la moitié de l'espace par rapport à la rotation de 60° de la tête hexagonale. Convient pour un espace limité.

（4）Grande zone d'appui

La surface de bride élargie augmente la zone de contact : disperse efficacement la pression et empêche la déformation des matériaux mous tels que l'aluminium et la fonte.

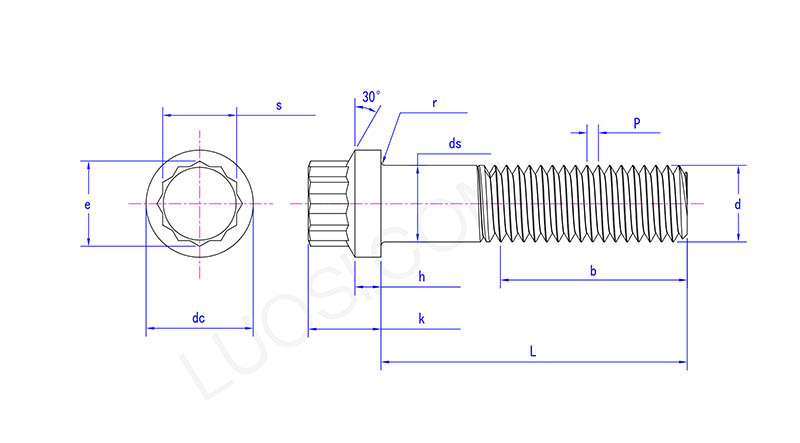

12 Point Flange Screw

Lun	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
CC maximum	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
CC min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
DS max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
js min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
kmax	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
kmin	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
c'est maximum	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75

(5) Vis à six pans creux alternatives

Compatibilité avec le diamètre extérieur de la tête : la vis à bride à 12 points a la même taille de trou que la vis à tête cylindrique hexagonale standard, elle peut donc être directement remplacée sans modifier la position du trou, et elle est également plus durable.

（6）Gamme complète de qualités à haute résistance

Couvrant les nuances 8,8, 10,9, 12,9 et l'acier inoxydable A2-70/A4-80, répondant aux besoins de tous les scénarios allant des machines générales aux charges extrêmement lourdes.

（7）Solutions riches et résistantes à la corrosion

Proposer divers traitements de surface tels que l'électrogalvanisation, la galvanisation à chaud, le revêtement Dacromet, l'alliage zinc-nickel et le noircissement, adaptés aux environnements intérieurs, extérieurs, marins et chimiques, etc.

（8）Large gamme de domaines d'application

Automobiles (moteurs, transmissions, châssis), aéronautique (châssis moteurs, trains d'atterrissage), éolien, mines, pétrochimie, navires, machinerie générale, etc.
