Boulons de ferry 12 points

Pour éviter les longs délais de livraison des boulons M20 et supérieurs de grand diamètre, Xiaoguo® Ferry Bolts 12 points est équipé de stocks réguliers de M22, M24, M27 et M30. La longueur la plus longue atteint jusqu'à 200 mm. Si les clients en ont un besoin urgent, nous pouvons livrer dans les 48 heures, réduisant ainsi le temps d'attente.

envoyer une demande

Description du produit

Utilisation appropriée

Pour prolonger la durée de vie des Ferry Bolts 12 points, une utilisation appropriée peut efficacement éviter certaines pertes de produits. Veuillez lire le contenu suivant et utiliser les produits conformément aux normes.

（1）Préparation des trous filetés

Nettoyez les filetages : Avant l'installation, enlevez les taches d'huile, la limaille de fer, la vieille colle de filetage, la rouille, etc. des trous de filetage.

Arrondissement des coins de l'orifice : assurez-vous que la surface de la bride des Ferry Bolts 12 points peut être parfaitement alignée avec le plan de la pièce à usiner, en évitant tout espace.

Profondeur du trou fileté : pour les pièces en acier, la profondeur d'engagement doit être au moins égale à 1 fois le diamètre du filetage ; pour les matériaux tendres tels que la fonte et les alliages d'aluminium, il doit être au moins 1,5 à 2 fois le diamètre.

（2）Utilisez les bons outils

Il est nécessaire d'utiliser une douille 12 pans ou une clé étoile 12 pans. Il est strictement interdit d'utiliser des douilles hexagonales ou des clés à fourche.

Assurez-vous que la taille de la douille correspond précisément à la dimension du bord opposé de la tête du boulon (par exemple, pour M10, utilisez une douille à 12 pans de 12 mm).

(3) Utilisez une clé dynamométrique pour serrer étape par étape

Serrez selon la valeur de couple standard recommandée (se référer au couple de référence pour filetage sec de qualité 12,9) :

Spécification	Couple recommandé (N·m)	Spécification	Couple recommandé (N·m)
M6	12-15	5/16″	20-25
M8	28-32	3/8″	40-45
M10	55-65	7/16″	60-70
M12	95-110	1/2″	100-120
M14	150-170	9/16″	140-160
M16	230-260	5/8″	190-220

（4）Utilisez des rondelles (si nécessaire)

Le Ferry Bolts 12 points est livré avec une surface de bride et ne nécessite généralement pas de rondelle. Cependant, si la surface d'installation n'est pas plane, une rondelle plate en acier peut être ajoutée pour garantir que la surface de la bride est entièrement en contact. (L'épaisseur de la rondelle ne doit pas dépasser 1 mm.)

（5）Traitement anti-morsure (en acier inoxydable)

Le matériau en acier inoxydable est sujet au grippage lorsqu'il est serré à grande vitesse ou avec un couple élevé. Avant la pose, un agent anti-adhérent doit être appliqué sur les filetages.

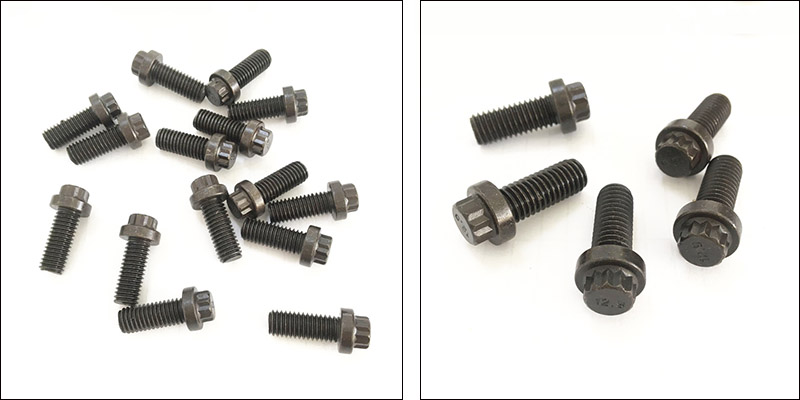

Ferry Bolts 12 Points

Exigences particulières en matière de stockage de matériaux

Pour le matériel spécial Ferry Bolts 12 points, nous avons également résumé les informations suivantes, dans l'espoir de vous être utile.

(1) Acier inoxydable : ne pas mélanger avec des produits en acier au carbone. La zone de stockage doit être maintenue propre et exempte de limaille de fer.

(2) Alliage de titane : évitez tout contact avec le chlore, le fluor et d'autres halogènes ; n'entrez pas en contact direct avec l'acier inoxydable pour éviter la corrosion électrochimique.

(3) Alliage d'aluminium : évitez le contact avec des acides forts et des alcalis forts ; les produits anodisés en surface doivent être protégés des rayures.

(4) Laiton : évitez tout contact avec le gaz ammoniac (qui est susceptible de provoquer des fissures par corrosion sous contrainte).

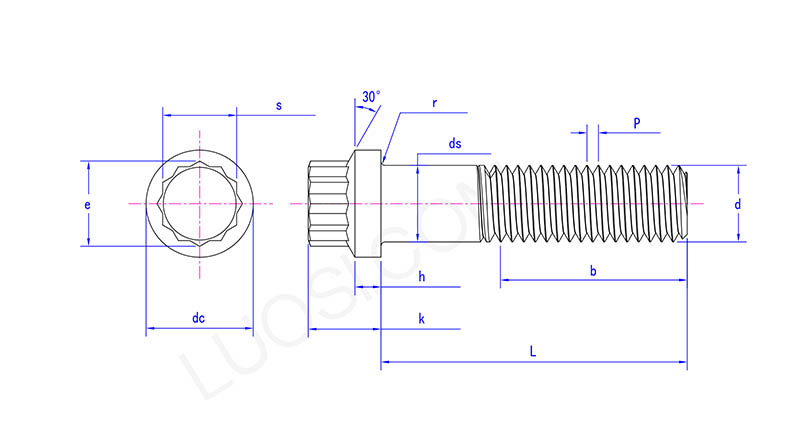

Ferry Bolts 12 Points

Lun	M22	M24	M27	M30	M33	M36	M39	M42	M45	M48	M52
P	2.5	3	3	3.5	3.5	4	4	4.5	4.5	5	5
CC maximum	33.3	38.1	38.1	42.8	47.5	52.3	57	61.7	66.5	76	76
CC min	32.68	37.48	37.48	42.18	46.88	51.56	56.26	60.96	65.76	75.26	75.26
DS max	22	24	27	30	33.0	36	39	42.0	45.0	48	52
js min	21.79	23.79	26.79	29.79	32.75	35.75	38.75	41.75	44.75	47.75	51.7
e min	25.4	27.7	27.7	34.6	36.90	41.60	47.30	47.30	53.10	57.70	57.70
h max	6.9	7.98	7.98	9.21	9.62	10.82	12.71	12.56	15.65	16.1	16.1
h min	6.54	7.35	7.35	8.78	9.19	10.39	12.28	12.13	15.13	15.58	15.58
kmax	22.36	25.56	25.56	28.96	32.0	35.2	38.3	41.4	44.7	51.03	51.03
kmin	22.04	25.24	25.24	28.54	31.6	34.80	37.90	41.00	44.30	50.57	50.57
max	1	1.2	1.20	1.4	1.60	1.60	1.80	1.80	2.00	2.20	2.20
r min	0.75	0.95	0.95	1.15	1.35	1.35	1.55	1.55	1.75	1.82	1.82
c'est maximum	22	24	24	30	32.00	36.00	41.00	41.00	46.0	50.0	50.0
s min	21.79	23.79	23.79	29.79	31.75	35.75	40.75	40.75	45.75	49.75	49.75
