Boulon d'ancrage en U

Les boulons d'ancrage en U Xiaoguo® du fournisseur chinois sont disponibles dans une large gamme de spécifications, couvrant tout du DN10 (2 mm) au DN600 (24 pouces), répondant à toutes les exigences de taille réelle. Qu'il s'agisse de petites conduites d'eau et de câblage électrique ou de gros tuyaux industriels, vous pouvez choisir un boulon en U d'ancrage économique.

envoyer une demande

Description du produit

Définition du produit et fonction principale

Le boulon en U d'ancrage, également connu sous le nom de boulon en U d'ancrage au sol ou boulon en U préinstallé, est un type de fixation d'ancrage en forme de lettre « U ». Il comporte de longs filetages aux deux extrémités et est généralement préinstallé dans la fondation en béton ou passé à travers la base de la structure en acier. Il est combiné avec des rondelles et des écrous pour fixer fermement les équipements, colonnes, supports de tuyaux, etc. sur la fondation en béton ou en acier.

Fonction principale

Il s'agit d'un composant d'ancrage clé utilisé dans des domaines tels que la construction, les ponts, l'énergie et la pétrochimie pour réaliser des connexions rigides entre l'équipement et la fondation. Sa fonction principale est de transférer en toute sécurité les charges (tension, pression, effort tranchant, moment de flexion) de la structure supérieure vers la fondation en béton ou le sol. Contrairement aux boulons à expansion ordinaires, ce produit est installé de manière pré-enterrée. Il est placé à l'intérieur du coffrage avant le coulage du béton et forme un ancrage permanent irréversible après la prise du béton.

Anchor U Bolt

Matériaux courants

Vous trouverez ci-dessous la liste des matériaux courants pour les boulons d'ancrage en U que nous avons résumés pour vous, ce qui vous permet de parcourir facilement.

Type de matériau	Grade	Niveau de performance réalisable	Fonctionnalités principales	Scénarios applicables
Acier au carbone	Q235 / A36	Année 4.8	Relativement économique et polyvalent, facile à traiter	Construction générale, fondations d'équipements légers, fixation de garde-corps
Acier au carbone	45#/1045	Année 8.8	Résistance modérée, bonnes performances globales	Fondations d'équipements industriels, tours de puissance, supports de canalisations
Acier allié	40Cr / 5140	Note 10,9	Haute résistance, résistance à la fatigue	Équipement lourd, fondation de charge dynamique, tour éolienne
Acier allié	35CrMo/4135	Note 10,9/12,9	Résistant aux basses températures, antirouille	Industrie pétrochimique, fondation de cuves à haute pression, régions froides
Acier inoxydable	304/A2	A2-70	Résistance générale à la corrosion	Pour les usines alimentaires, le traitement de l’eau et les applications extérieures générales
Acier inoxydable	316/A4	A4-70 / A4-80	Excellente résistance à l'eau de mer et aux produits chimiques	Pour plateformes offshore, centrales électriques côtières, usines chimiques, équipements de piscine
Acier au carbone galvanisé à chaud	Q235 / 45# + HDG	Note 4,8/8,8	Prévention durable de la rouille en extérieur	ponts, garde-corps d'autoroute, tours de communication, supports photovoltaïques

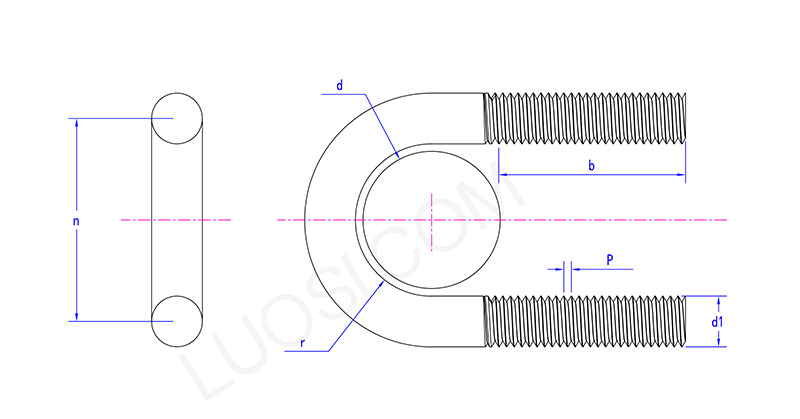

Anchor U Bolt

Lun	Φ60	Φ76	Φ83	Φ89	Φ102	Φ108	Φ114	Φ133	Φ140	Φ159	Φ165
d1	M12	M12	M12	M12	M16	M16	M16	M16	M16	M16	M16
n	76	92	98	104	122	128	134	154	160	180	186
P	1.75	1.75	1.75	1.75	2	2	2	2	2	2	2
r	32	40	43	46	53	56	59	69	72	82	85

Type de produit

Selon la méthode d'installation et la forme, le boulon d'ancrage en U est principalement divisé dans les types suivants :

Boulon en U encastré simple : encastré directement dans le béton, avec l'extrémité filetée dépassant au-dessus de la surface de base. Il est utilisé pour la fixation de colonnes en acier et de bases d'équipements. C'est la forme la plus courante.

Boulon en U avec extrémités à crochet : les extrémités filetées sont en outre pliées à 90° ou 180°.

Boulon en U à fond plat : le bas de la pièce en forme de U est droit et non en forme d'arc. Il est utilisé pour fixer des composants à section carrée ou pour des installations qui doivent être en contact étroit avec la surface inférieure de la plaque d'acier.

Boulon en U de type boulon traversant : ce boulon en forme de U passe à travers les trous réservés dans la base de la structure en acier, avec les deux extrémités exposées. Il est combiné avec des écrous supérieurs et inférieurs pour réaliser le serrage et est couramment utilisé pour les connexions détachables ou les scénarios nécessitant un réglage en hauteur.

Boulon en U à pattes inégales : pattes de différentes longueurs. Utilisé pour une installation sur des surfaces de fondation inclinées ou dans des structures spéciales nécessitant une fixation asymétrique.
