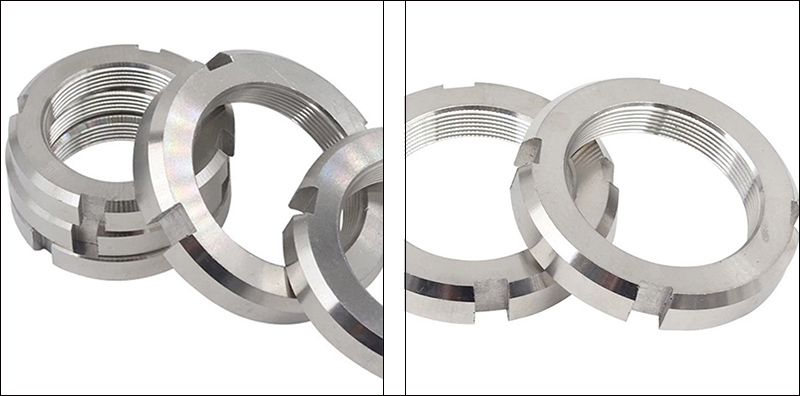

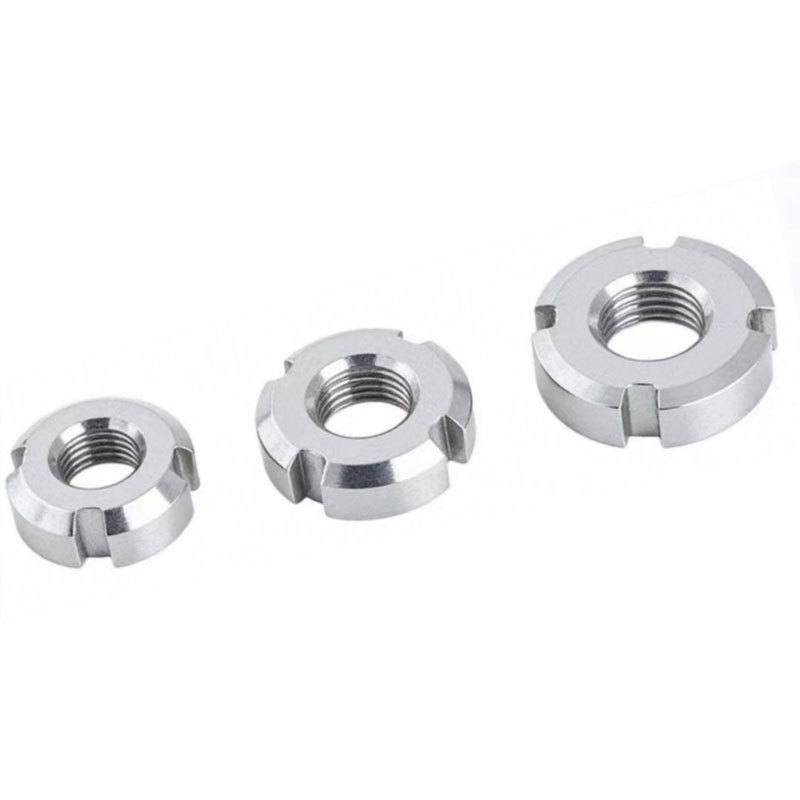

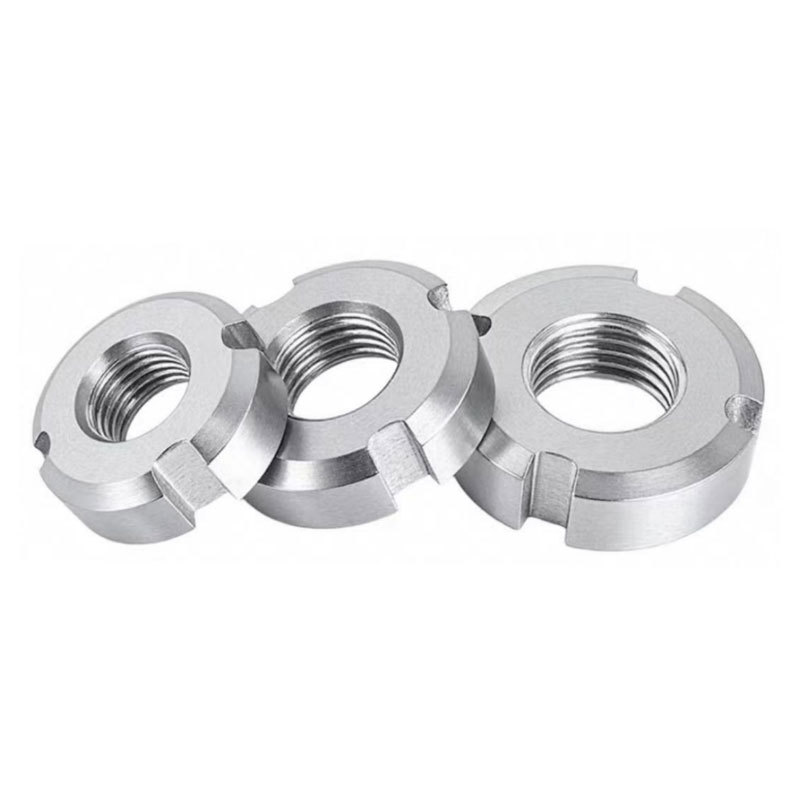

Contre-écrou de roulement

Le contre-écrou de roulement China Xiaoguo® présente une fente conçue avec précision qui crée un jeu axial très fin lorsque les composants du roulement sont assemblés, obtenant ainsi des conditions d'accouplement optimales. Le processus de fabrication des contre-écrous de roulement produits par l'usine en Chine est extrêmement précis.

envoyer une demande

Description du produit

Comment choisir la taille appropriée ?

Pour garantir que le contre-écrou de roulement peut être utilisé correctement, les points suivants sont recommandés pour la sélection :

(1) Déterminer la spécification du fil : il s'agit de la principale condition préalable. Pour les systèmes métriques, reportez-vous à la valeur M ; pour les systèmes impériaux, reportez-vous aux pouces. [Remarque : ce produit utilise exclusivement des vis à filetage fin. Lors du choix, assurez-vous de vérifier le pas (tel que M16 × 1,5) pour éviter de sélectionner la spécification à filetage grossier.]

(2) Vérifiez les dimensions de la clé : vérifiez le diamètre extérieur (dk) et l'épaisseur (m) pour vous assurer que l'écrou dispose d'un espace d'installation suffisant dans l'équipement.

(3) Définir les normes : spécifiez clairement les normes du produit, telles que la « Norme nationale GB/T 812 » ou la « Norme allemande DIN 981 », pour garantir que toutes les dimensions ont les tolérances et les précisions requises.

Bearing Lock Nut

Lun	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
ne sait pas max	7	8	9	11	14	18	21	24	26	29	32
ne sais pas min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
kmax	3	3.5	4.2	5	6.5	8	10	11	12	13	14
kmin	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n minute	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n max	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Explication détaillée des paramètres clés

Lors du choix de la taille du contre-écrou de roulement, veuillez prêter une attention particulière aux paramètres clés suivants :

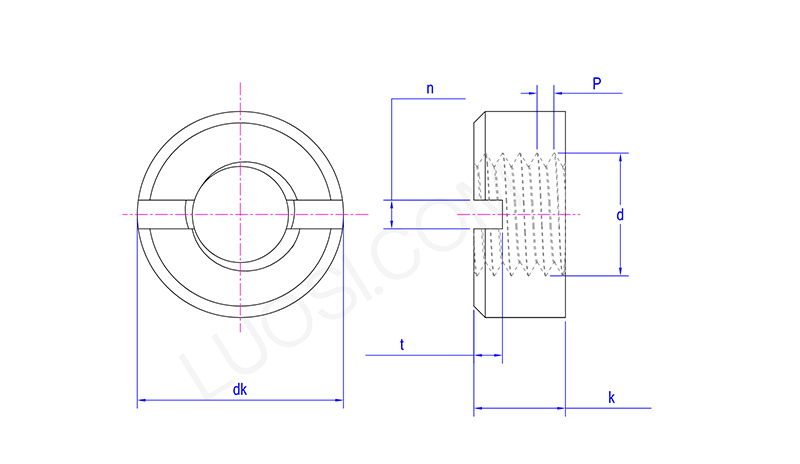

（1）Spécification du filetage (D×P) : ceci indique le diamètre nominal (D) et le pas (P) du filetage.

Par exemple, dans M16×1,5, M16 représente le diamètre nominal de 16 mm et 1,5 représente le pas de 1,5 mm.

（2）Diamètre extérieur (dk) : la dimension externe maximale de l'écrou, qui détermine l'espace minimum requis pour l'installation.

（3）Épaisseur (m) : la hauteur axiale de l'écrou, qui affecte le bras de force de verrouillage et la résistance.

（4）Nombre de fentes (n) / Largeur de fente (b) / Profondeur de fente (t) : Paramètres géométriques du rainurage qui doivent correspondre aux dimensions des outils professionnels correspondants (clé à ergot et goupilles d'ouverture/rondelles de retenue).

Bearing Lock Nut

Référence rapide des spécifications communes

Voici quelques données de spécifications standard couramment utilisées :

Prenons l'exemple du contre-écrou de roulement GB/T 812-1988 (métrique) :

Spécification du filetage : D×P	Diamètre extérieur : noir (mm)	Épaisseur : m (mm)	Nombre d'emplacements : n	Profondeur de fente : t (mm)
M10*1	22	8	4	2.6
M12*1.25	25	8	4	2.6
M14*1.5	28	8	4	2.6
M16*1.5	30	8	4	3.1
M18*1.5	32	8	4	3.1
M20*1.5	35	8	4	3.1

Sélection et utilisation

(1) Cohérence du filetage : tous les contre-écrous de roulement sont équipés de vis à filetage fin. Veuillez vérifier le pas pour éviter toute confusion avec des vis à gros filetage.

(2) Outils supplémentaires : le processus de démontage et d'assemblage nécessite l'utilisation d'une clé spéciale en forme de crochet.

(3) Accessoires anti-desserrage : pour obtenir l'effet de verrouillage, ils doivent être utilisés conjointement avec des rondelles d'arrêt (telles que GB/T 858) ou des broches ouvertes.

(4) Dessins techniques : lors de la conception, veuillez toujours vous référer à la dernière version des dessins techniques standard correspondants ou des spécifications du produit.
