Écrou DIN 1804

Le fournisseur et fabricant chinois Xiaoguo® est spécialisé dans les écrous DIN 1804 réutilisables. Le produit offre une rentabilité élevée et peut réduire efficacement les coûts de maintenance sur le long terme. Si vous achetez les écrous en vrac DIN 1804, vous obtiendrez un prix plus avantageux.

envoyer une demande

Description du produit

Outils d'installation

Bien que l'écrou DIN 1804 ait une structure simple, une installation correcte est la clé pour garantir ses performances de verrouillage.

(1) Outil de base : clé à crochet (doit être utilisée), la norme commune est DIN 1810.

Il existe différentes formes :

1）Type fixe avec nez relevé : Conforme à la norme DIN 1810, c'est l'option standard la plus utilisée.

2) Type articulé/réglable : un outil couvre plusieurs spécifications, adapté aux situations avec des conditions de travail variables.

3) Type de kit : comme un ensemble de 8 pièces, contenant diverses spécifications, facilitant une gestion et une utilisation centralisées.

(2) Outils auxiliaires : Clé dynamométrique : Pour assurer un contrôle précis de la force de verrouillage, de nombreuses clés à crochet sont conçues avec des interfaces à languette carrée qui peuvent être connectées aux clés dynamométriques. (3) Accessoires anti-desserrage : pour obtenir l'effet anti-desserrage, l'écrou doit être associé au dispositif anti-desserrage correspondant, tel qu'une rondelle de blocage ou un adhésif frein-filet.

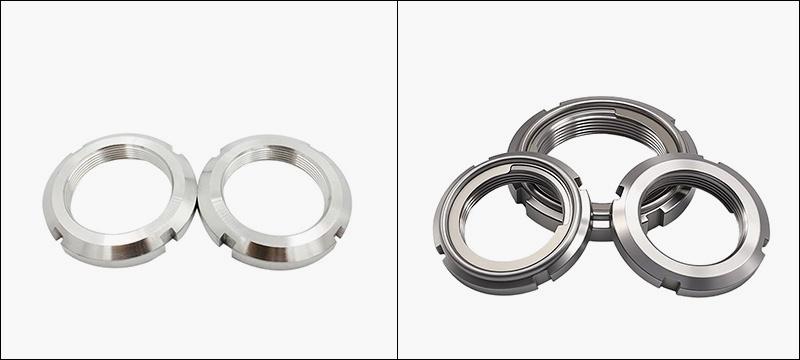

DIN 1804 Nut

Étapes d'installation

（1）Préparation avant l'installation

Confirmer les spécifications : assurez-vous que les spécifications du filetage de l'écrou DIN 1804 sont cohérentes avec celles de l'arbre.

Inspection de nettoyage : nettoyez soigneusement l'arbre, les filetages des écrous et les surfaces de contact des clés, et vérifiez l'absence de bavures ou de dommages.

Confirmez la surface portante : lors de l'installation, le côté de l'écrou avec la surface finement usinée doit faire face au roulement ou à l'extrémité de la pièce.

（2）Serrage initial

Insertion manuelle : Alignez au préalable l'écrou avec l'extrémité de l'arbre, puis insérez-le à la main pendant 2 à 3 tours.

（3）Dispositif anti-desserrage

Installez la rondelle de blocage selon le schéma anti-desserrage (la languette intérieure doit s'aligner avec la rainure de clavette sur l'arbre) ou appliquez l'adhésif frein-filet.

（4）Serrage final

Insérez soigneusement le nez saillant de la clé à crochet dans la rainure de l'écrou (notez qu'à partir de la spécification M45x1,5, l'écrou a 6 rainures et vous devez appliquer une force plus uniformément)

(5) Verrouillage et confirmation

Utilisation d'un anti-desserrage mécanique (bague de verrouillage) : Après avoir serré l'écrou, pliez la languette extérieure de la bague et insérez-la dans n'importe quelle fente de l'écrou pour obtenir un verrouillage mécanique.

Utiliser un anti-desserrage chimique (adhésif frein-filet) : Appliquez-le après avoir nettoyé les fils et avant de serrer, et attendez qu'il durcisse.

Inspection finale : utilisez une clé dynamométrique pour revérifier le couple.

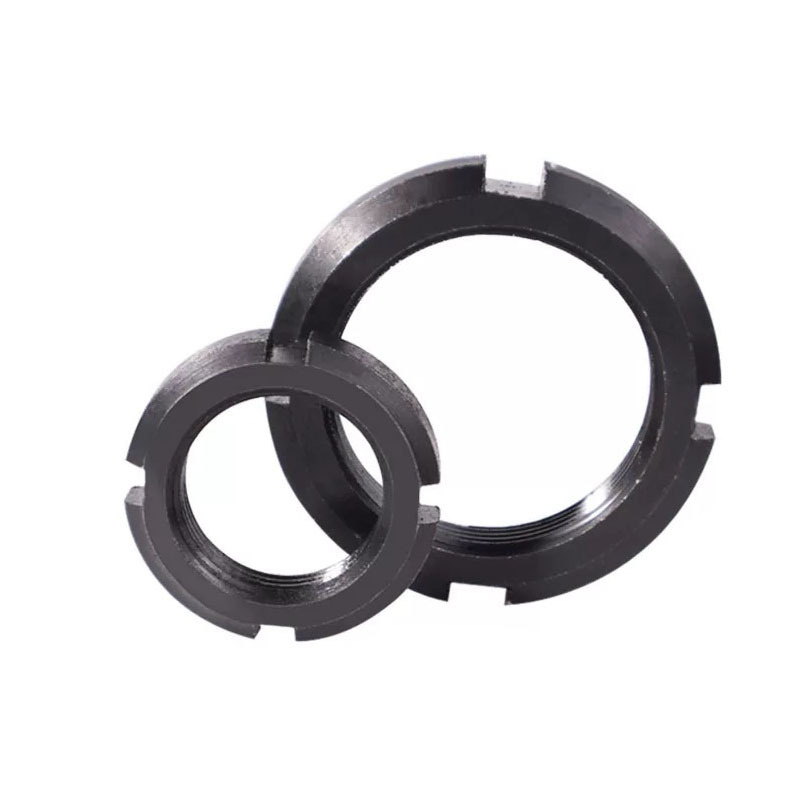

DIN 1804 Nut

Lun	M3.5	M4	M5	M6	M8	M10	M12	M14	M16	M18	M20
P	0.6	0.7	0.8	1	1.25	1.5	1.75	2	2	2.5	2.5
ne sait pas max	7	8	9	11	14	18	21	24	26	29	32
ne sais pas min	6.64	7.64	8.64	10.57	13.57	17.57	20.48	23.48	25.48	28.48	31.38
kmax	3	3.5	4.2	5	6.5	8	10	11	12	13	14
kmin	2.75	3.2	3.9	4.7	6.14	7.64	9.64	10.57	11.57	12.57	13.57
n minute	1.46	1.46	2.06	2.56	3.06	3.57	4.07	4.07	4.07	4.07	5.07
n max	1.71	1.71	2.31	2.81	3.31	3.87	4.37	4.37	4.37	4.37	5.37
t min	1	1.2	15	2	2.5	3.2	3.8	3.8	3.8	4.8	4.8
t max	1.40	1.60	1.90	2.4	3	3.7	4.3	4.3	4.3	5.5	5.5

Instructions d'installation

（1）Ne confondez pas les surfaces portantes : assurez-vous que la surface d3 finement usinée est en contact étroit, avec la surface rugueuse tournée vers la direction de fonctionnement de l'outil.

（2）La valeur du couple est d'une importance cruciale : un couple trop élevé peut endommager les filetages ou provoquer une déformation de l'arbre ; un couple insuffisamment élevé entraîne une force de pré-serrage insuffisante, ce qui rend l'écrou DIN 1804 susceptible de se desserrer.

(3) Utilisation appropriée des outils : assurez-vous que la taille de la clé à douille correspond exactement au diamètre extérieur de l'écrou pour éviter d'endommager la fente.

(4) La force de précharge doit être prise en compte : lorsqu'elle est utilisée pour la précharge du roulement, il est nécessaire de régler avec précision la force de précharge à l'aide de méthodes professionnelles.

(5) Inspection régulière : lors du fonctionnement initial de l'équipement ou après des réparations majeures, il est nécessaire d'effectuer des contrôles réguliers de l'état de verrouillage des écrous pour éviter leur desserrage.
