Circlips ronds en fil de fer

Ce qui suit est une introduction au principe de fonctionnement des anneaux élastiques à fil rond à circlips.

1. Fondation structurelle

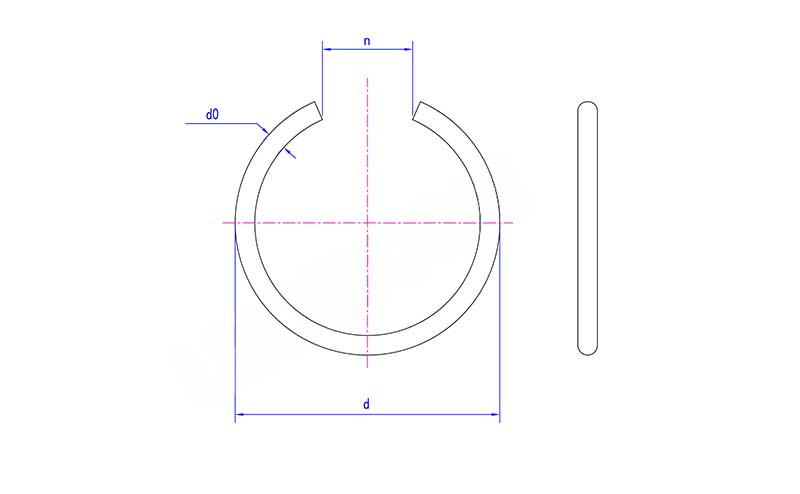

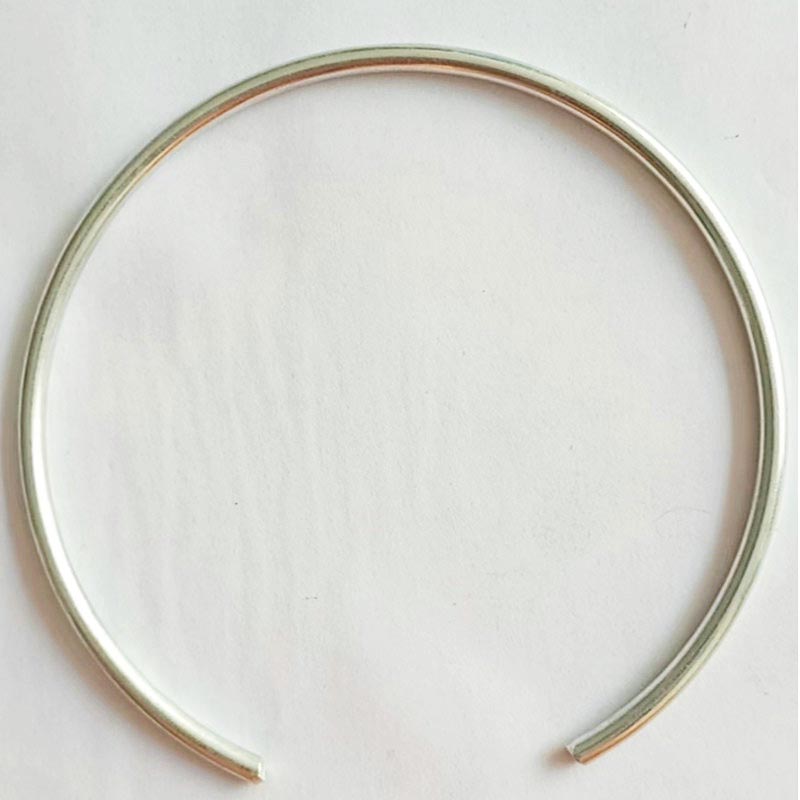

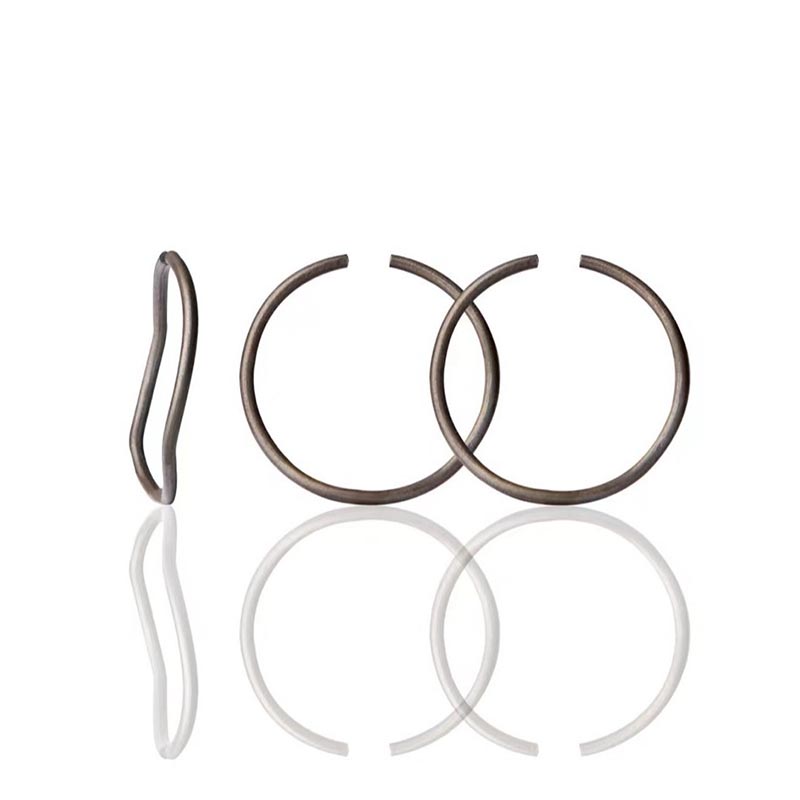

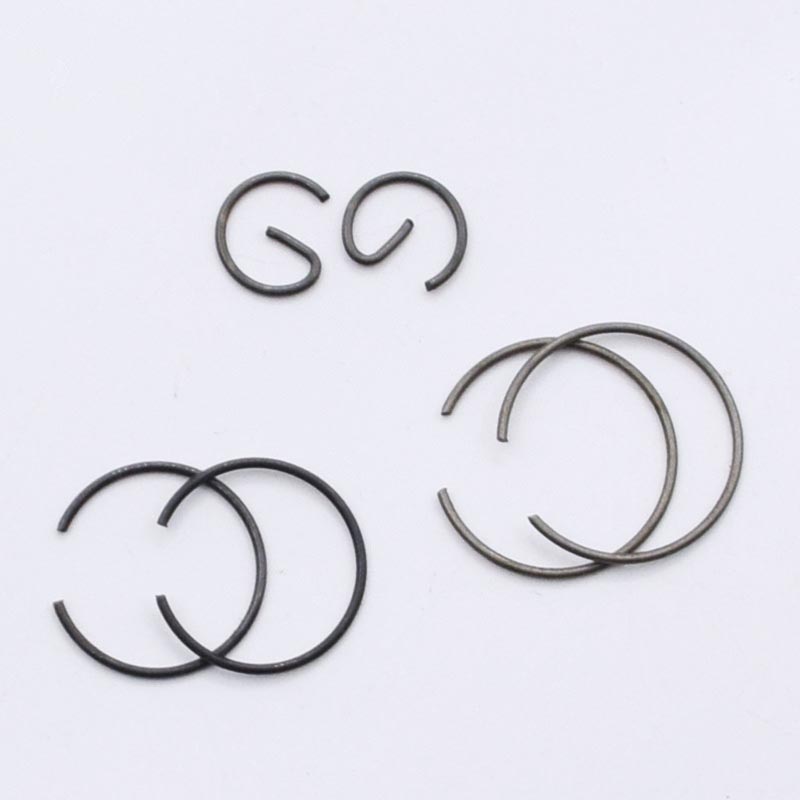

Les anneaux élastiques à fil rond Circlip sont formés en enroulant un fil d'acier à ressort de section ronde dans un anneau circulaire avec une ouverture.

A l'état libre, son diamètre extérieur est légèrement supérieur au diamètre du trou d'installation cible. Étant donné que la section transversale est circulaire, l'ensemble de l'anneau n'a pas d'arêtes vives et ne rayera donc pas la paroi du trou ou les pièces d'accouplement lors de l'installation ou de l'utilisation.

2. Processus d'installation

Compresse

Utilisez la pince à mâchoires creuses pour saisir les deux extrémités de l’ouverture et appliquez une force pour serrer la pince. À ce stade, les anneaux élastiques à fil rond du circlip sont compressés radialement, son diamètre extérieur devient plus petit et il se transforme en un anneau circulaire plus petit que le diamètre du trou d'installation.

Insérer dans le trou

À l'état comprimé, insérez la bague de retenue dans son ensemble dans le trou et poussez-la jusqu'à la position de rainure circulaire pré-usinée.

Libérer

Relâchez la pince de verrouillage. L'anneau de retenue perd la contrainte de force externe et, en s'appuyant sur son énergie potentielle élastique stockée, se dilate vers l'extérieur.

Étant donné que le diamètre extérieur à l'état libre est supérieur au diamètre du trou, la bague de retenue s'insèrera étroitement dans le fond de la rainure et ne pourra pas être retirée du trou.

Achèvement du positionnement

Une fois la bague de retenue insérée dans la rainure, une surface annulaire lisse en marche est formée à l'intérieur du trou. La pièce à positionner doit être étroitement attachée à cette marche, étant ainsi limitée à une certaine position axiale à l'intérieur du trou et incapable de glisser vers l'extérieur.

3. Répartition du principe de fonctionnement de base

État libre : diamètre extérieur > diamètre du trou, ne peut pas être inséré directement dans le trou

État comprimé : diamètre extérieur < diamètre du trou (en utilisant la déformation élastique), le ressort de verrouillage applique une force, le diamètre diminue

Insérer dans la fente : maintenir l'état compressé et envoyer à la position de rainure

Après relâchement, état de fonctionnement : le diamètre extérieur récupère > Diamètre du trou (limité par la paroi de la rainure), la force de rappel élastique se convertit en pression radiale, ce qui fait que les anneaux élastiques à fil rond du circlip adhèrent étroitement au fond de la rainure.
