Arbres de bagues élastiques en fil rond

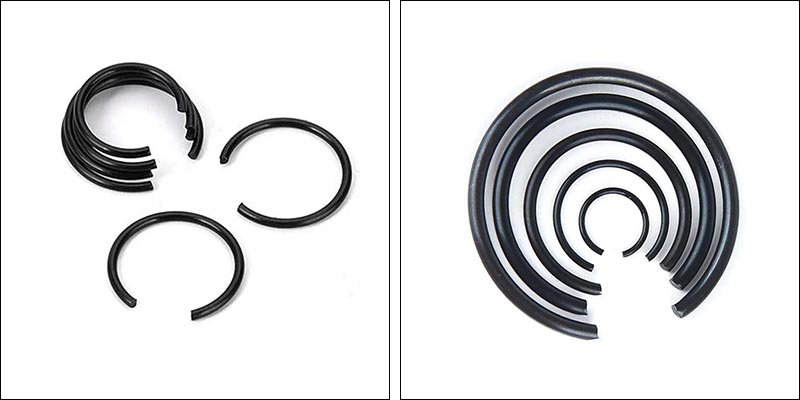

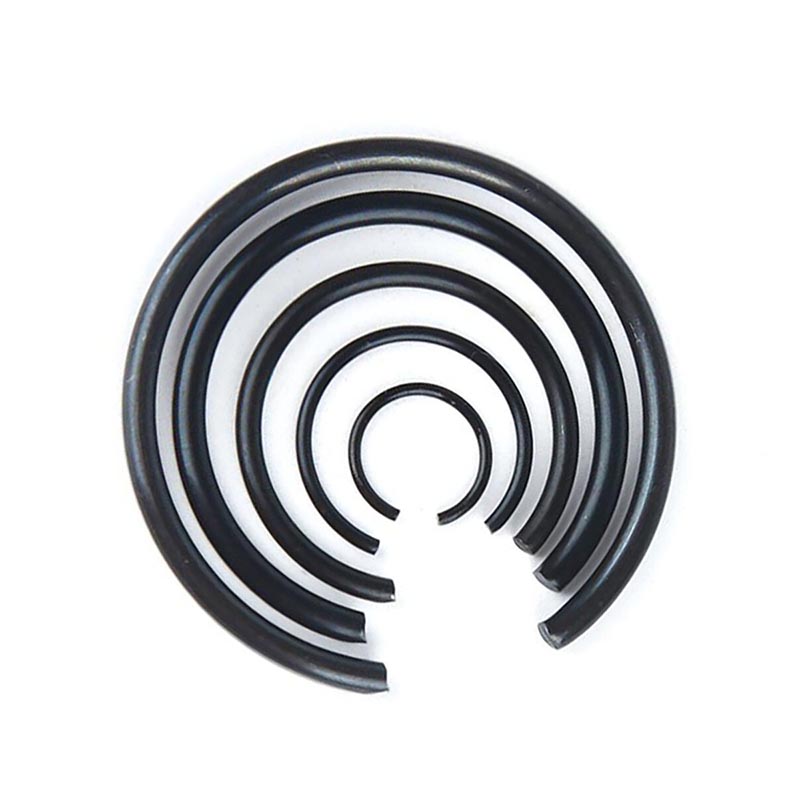

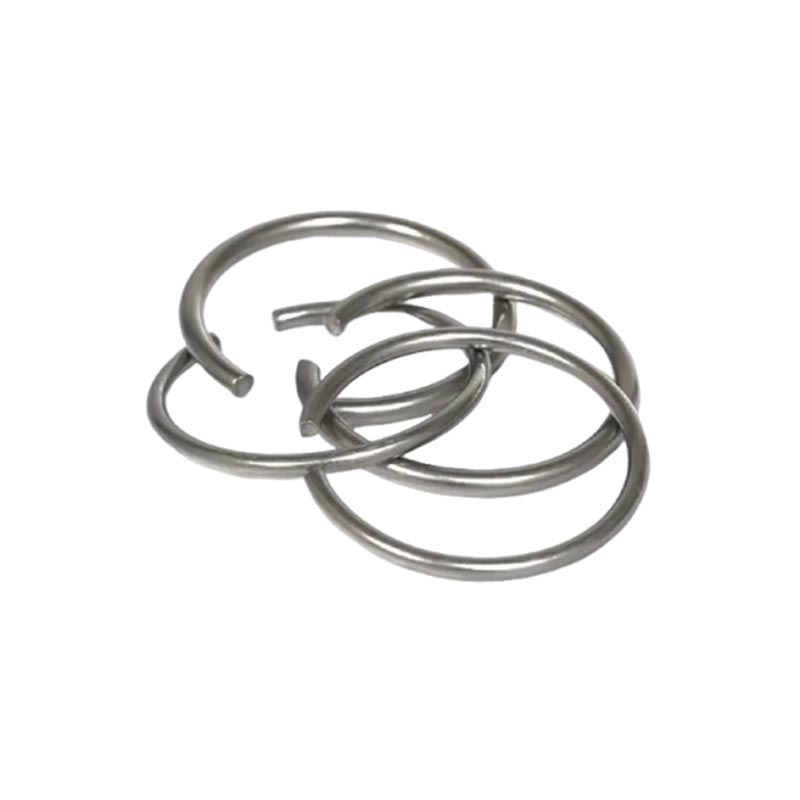

Les arbres à anneaux élastiques à fil rond sont un type de fixation à positionnement axial avec une structure simple, un faible coût et une installation facile. Ils sont fabriqués en enroulant et coupant des fils d'acier à ressort de section ronde, et leur forme est un anneau en forme de C avec une ouverture. En utilisant leur propre élasticité, ils peuvent s'insérer dans les rainures semi-circulaires de l'arbre pour former une « épaule » pour fixer des composants tels que des roulements et des engrenages, les empêchant ainsi de se déplacer axialement sur l'arbre.

Structure de base et principe d'installation

En s'appuyant sur la déformation élastique, les arbres de bagues d'arrêt en fil rond avec un diamètre extérieur supérieur au diamètre de l'arbre se dilateront une fois installés, s'inscrivant dans la rainure semi-circulaire sur la partie supérieure de l'arbre et rebondissant complètement vers le fond de la rainure après relâchement pour obtenir la fixation.

Type d'ouverture

Il est divisé en deux types : l'un avec un trou d'outillage (qui peut être monté et démonté à l'aide d'une pince-étau) et l'autre sans trou (pour faciliter l'installation, un angle de coupe de serrage spécifique est généralement laissé à l'extrémité).

Forme en coupe transversale

L'utilisation de fil rond contraste fortement avec les anneaux de retenue de section carrée/rectangulaire formés par emboutissage.

Avantages du produit

En tenant compte des caractéristiques structurelles des arbres à anneaux élastiques à fil rond, les principaux avantages et caractéristiques suivants sont démontrés :

Un rapport qualité-prix élevé

Les arbres à anneaux élastiques en fil rond sont fabriqués à partir de fil d'acier comme matière première, ce qui ne génère presque aucun déchet de bord ou de coin. Cela évite le coût élevé des moules et constitue une option économique et efficace.

Installation facile

L'installation et le démontage peuvent généralement être effectués à l'aide d'une pince-étau standard, ce qui contribue à améliorer l'efficacité de l'assemblage et de la maintenance.

 Espace compact

Il a un design compact et ne prend pas beaucoup de place sur l’arbre ou à l’intérieur du trou. Cela en fait un bon choix pour les endroits restreints où l’espace est limité.

 Caractéristiques portantes

La poussée qu'il peut supporter est généralement inférieure à celle que vous obtenez avec les types de section circulaire ou rectangulaire. Il est donc plus adapté aux charges légères à moyennes.

Sélection des matériaux

Les arbres des anneaux élastiques à fil rond sont généralement fabriqués en acier à ressort ou en acier inoxydable. Vous pouvez également choisir des finitions de surface comme l’oxyde noir ou la phosphatation pour leur donner une certaine protection contre la rouille.

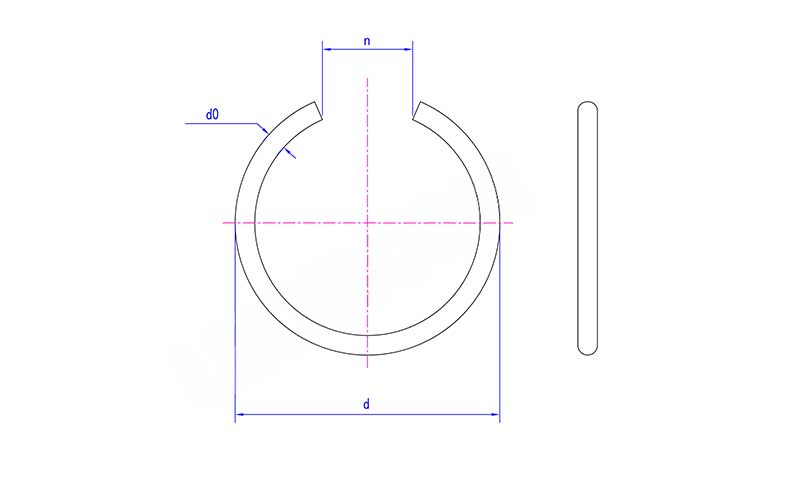

Lun	Φ26	Φ28	Φ30	Φ32	Φ35	Φ38	Φ40	Φ42	Φ45	Φ48	Φ50
j max	29.02	31.12	33.12	35.62	39	42	44	46	49	52.2	54.2
j min	28.5	30.5	32.5	35	38	41	43	45	48	51	53
d0	2	2	2	2.5	2.5	2.5	2.5	2.5	2.5	2.5	2.5
n	10	10	10	12	12	12	12	16	16	16	16
