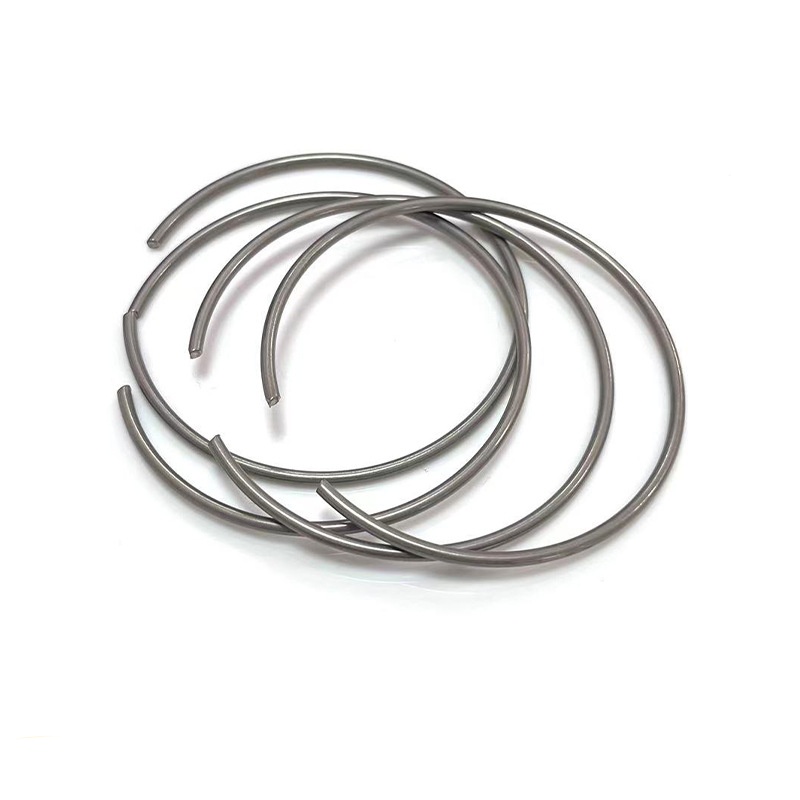

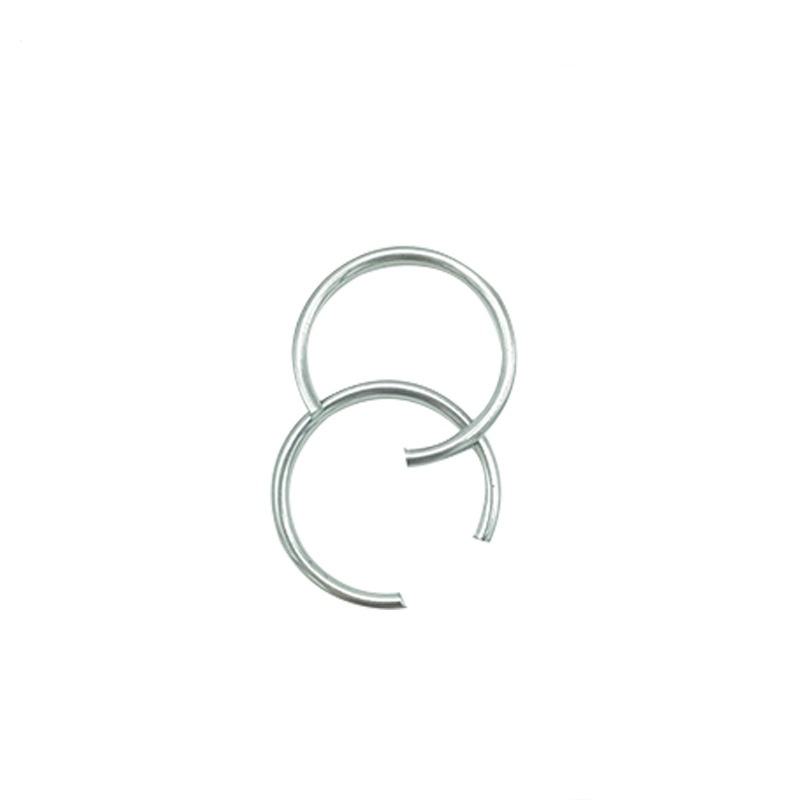

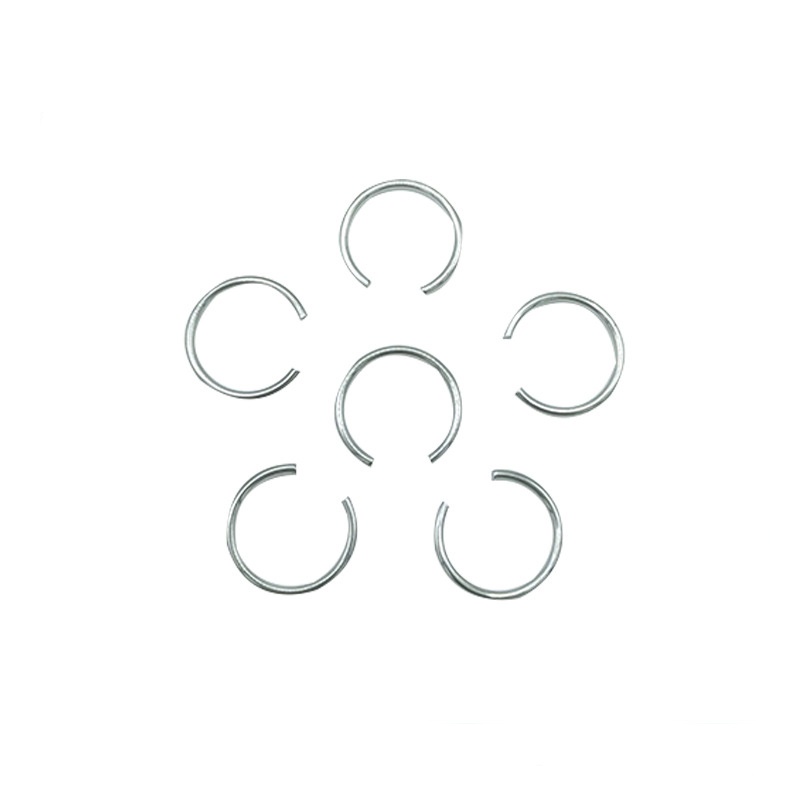

Anneaux élastiques internes DIN 7993

La régularité des circlips internes DIN 7993 est assurée pour faciliter la référence des techniciens en ingénierie. L'essentiel est de prolonger la durée de vie du produit et de réduire le coût de remplacement.

1. Inspection visuelle (avec loupe)

Utilisez une loupe avec un grossissement de 10x ou plus pour inspecter la surface des anneaux élastiques internes DIN 7993. Portez une attention particulière aux zones de concentration de stress. L’apparence du fermoir doit être uniforme et impeccable.

Fissure : Profondeur de fissure autorisée ≤ 0,02 mm

Rayures : les rayures graves sont classées comme non qualifiées.

Corrosion : Si de la rouille rouge apparaît, cela indique que l'anti-corrosion a échoué. Le composant doit être remplacé immédiatement.

2. Inspection de déformation et de planéité

Torsion : placez les anneaux élastiques internes DIN 7993 sur une surface plane et vérifiez toute déformation plane. Il doit être plat et ne doit présenter aucune déformation visible.

Déformation permanente : Le fermoir a perdu sa forme initiale.

Distorsion en spirale : causée par une mauvaise utilisation des outils lors de l'installation, ce qui entraîne le blocage et la torsion de l'objet autour de son propre axe.

3. Inspection de l'élasticité et de la tension

Atténuation élastique/perte de tension : les anneaux élastiques internes DIN 7993 ne rebondissent pas avec force après la compression, ou on peut voir qu'ils tremblent considérablement lorsqu'ils sont doucement poussés avec la main après avoir été installés dans la rainure.

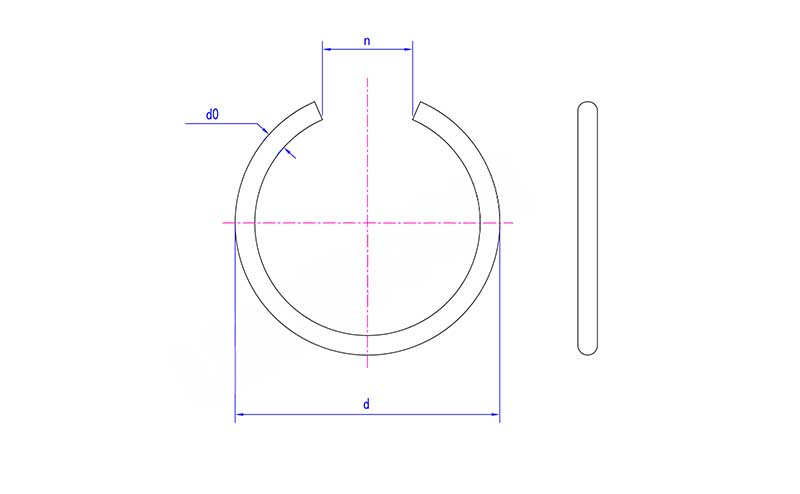

4. Contrôle dimensionnel

Écart du diamètre extérieur : plage de tolérance ±0,05 mm

Écart de diamètre intérieur : différentes plages de spécifications correspondent à différentes plages de dureté.

Ouverture de jeu : Le déplacement axial ne doit pas dépasser 0,15 mm.

5. Coopérer avec l'inspection des rainures

Lors de chaque entretien, les rainures à l'intérieur des trous doivent également être inspectées.

Usure/extension de la rainure : utilisez un pied à coulisse pour mesurer le diamètre de la rainure et confirmer si elle reste dans la plage de tolérance standard.

Dommages au bord de la rainure : Inspectez les parois latérales et les bords de la rainure. S'il y a des bavures, des brides, des dommages par écrasement ou chanfreinage, les pièces correspondantes doivent être restaurées ou remplacées.

Dommages au fond de la rainure : Il y a des rayures, de la corrosion ou une accumulation de matière au fond de la rainure.

Obstruction du passage d'huile : des débris ou des corps étrangers sont bloqués près de la rainure.

6. Vérifiez l'état des composants en coordination

Les composants positionnés par les pinces affecteront également les conditions de force des anneaux élastiques internes DIN 7993.

Usure de surface : la face d'extrémité du composant en contact avec la bague de serrage présente une usure inégale, une usure en gradins ou une indentation.

Chanfreins d'extrémité/coins arrondis assortis : si les chanfreins ou les coins arrondis sont trop grands, cela réduira la zone de force effective réelle du fermoir.
