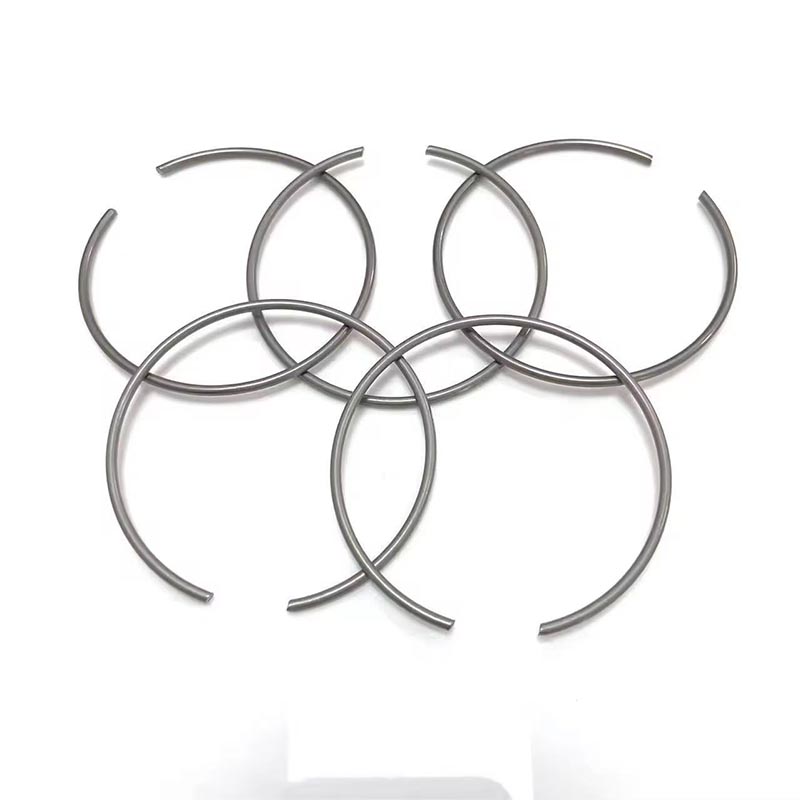

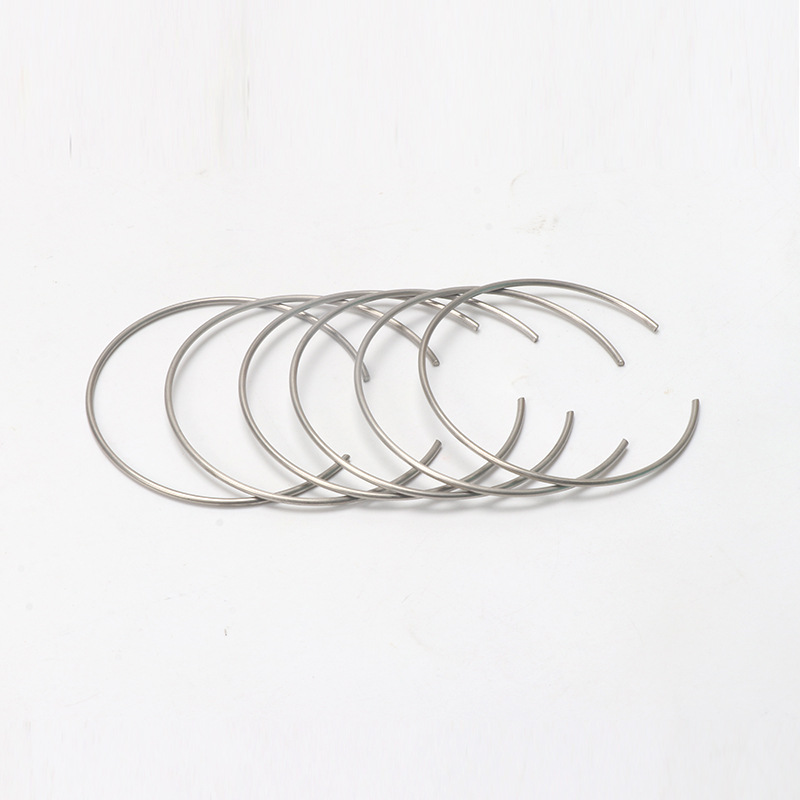

Clips en C à fil rond, anneaux élastiques internes

Il s'agit des instructions d'installation des anneaux élastiques internes à clips en fil rond C que nous avons résumées. Il est destiné à être consulté par les techniciens d'ingénierie et les opérateurs sur site.

1. Inspection avant l'installation

Les anneaux élastiques internes des clips en C à fil rond doivent être installés dans la rainure circulaire pré-usinée à l'intérieur du trou. La taille de la rainure détermine directement la capacité portante axiale et la durée de vie de la bague de serrage.

Les bords de la rainure doivent être chanfreinés ou arrondis, et la profondeur, la largeur et le rayon du coin inférieur de la rainure doivent être conformes aux normes.

2.Sélectionnez le bon outil

La pince à circlips internes doit être utilisée.

Le diamètre des mâchoires doit correspondre au trou du circlip et les mâchoires doivent être bien ajustées sans être trop lâches ni trop serrées.

3. instructions d'installation détaillées

 Portez des lunettes de sécurité.

Poussez les pointes des pinces jusqu'au bout dans les deux trous d'oreille de la bague. Assurez-vous qu’ils sont bien assis pour qu’ils ne glissent pas.

 Pressez les poignées pour comprimer l'anneau jusqu'à ce que son diamètre extérieur soit plus petit que le trou.

 Gardez-le pressé. Faites glisser l'anneau dans le trou et ramenez-le jusqu'à la rainure. Faites-le doucement pour que l'anneau ne s'incline pas ou ne se détache pas.

Relâchez lentement la poignée de la pince, permettant à l'anneau d'arrêt de s'ouvrir naturellement dans la rainure.

Retirez la pince-étau et inspectez la qualité d'installation des anneaux élastiques internes des clips en fil rond C.

Remarques à retenir

1. Portez toujours des lunettes de protection.

Les anneaux élastiques internes à clips en fil rond C peuvent s'envoler à grande vitesse sur plusieurs mètres.

2. N'utilisez pas les pinces pliées.

Si la pince est déformée, présente une ouverture trop grande ou trop petite ou présente des bosses évidentes, elle doit être jetée et remplacée par une nouvelle.

3. Faites attention au sens d'installation

Certaines pinces en forme de C ont des bords tranchants et des bords lisses. Les bords tranchants doivent faire face à la direction dans laquelle la poussée axiale est appliquée, tandis que les bords lisses doivent faire face au fond du trou. La direction doit être confirmée avant l'installation.

4. Nettoyez la rainure avant l'installation

L'huile, la limaille de fer et la rouille empêcheront l'anneau élastique de pénétrer complètement dans la rainure.

5. Confirmez que la taille de l'ouverture correspond aux dimensions de la rainure.

6. Utilisez le bon type de pince

Les anneaux élastiques internes des clips en C à fil rond pour les trous doivent être serrés à l'aide d'une pince pour anneaux de retenue de trous ; aucun autre outil ne doit être utilisé comme substitut.
