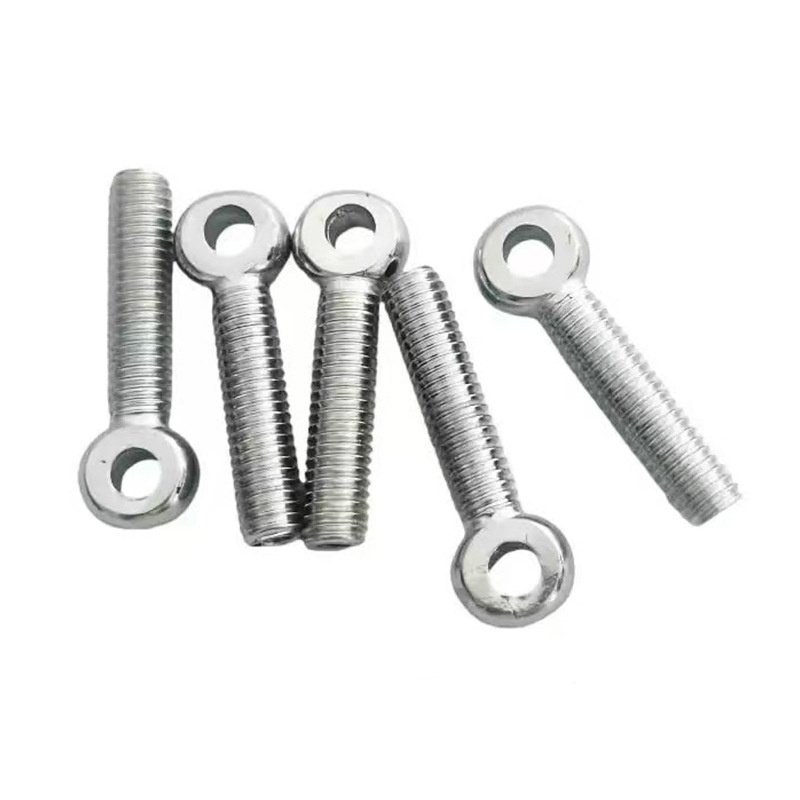

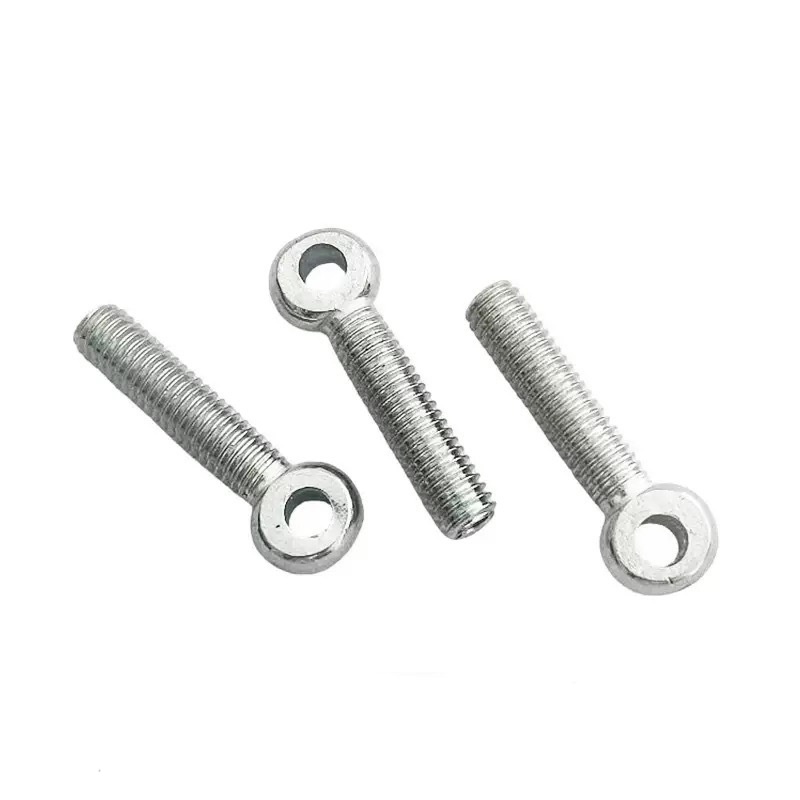

Boulons à œil DIN 580

Les boulons à œil China Xiaoguo® DIN 580 sont strictement conformes aux normes allemandes et internationales et sont livrés avec les certificats de certification CE correspondants. Il prend en charge les achats en gros, l'approvisionnement à guichet unique, l'assistance au dédouanement et l'envoi immédiat de formulaires de demande.

envoyer une demande

Description du produit

Avantage essentiel

Les boulons à œil DIN 580 sont la norme de base reconnue au niveau international pour les boulons à anneau de levage. Il présente les principaux avantages suivants :

(1) Forgeage global : la structure interne est dense, sans pores, et la résistance à la fatigue est augmentée de plus de 200 %.

(2) Facteur de sécurité élevé : la charge d'essai est de 2,5 fois la charge de travail, la charge de rupture minimale est de 4 fois la charge nominale et elle réussit 20 000 tests de fatigue sous 1,5 fois la charge de travail.

Certification standard internationale : strictement conforme à la dernière version de la norme DIN 580, （3） applicable dans le monde entier, avec une qualité fiable.

Large gamme de spécifications : les tailles des boulons à œil DIN 580 vont de M6 à M100 et la capacité de charge varie de 80 kg à plus de 36 tonnes, répondant aux divers besoins, du petit équipement aux projets à grande échelle.

DIN 580 Eye Bolts

Composants structurels

La structure des boulons à œil DIN 580 est un dispositif forgé intégré spécialement conçu pour résister au levage axial. Il se compose d'une tige filetée et d'une tête circulaire comme point de connexion.

(1) Arbre : c'est la partie qui se connecte à l'équipement ou à la pièce. Il est généralement conçu avec des filetages complets et la tolérance du filetage est de 6 g. Lors de l'installation, il doit être entièrement vissé et adhérer étroitement à la surface de contact pour garantir une transmission efficace de la charge.

(2) tête d'anneau (anneau/œil) : utilisée pour connecter des crochets, des manilles ou des cordes. La conception de la tête est destinée à répartir uniformément les contraintes grâce à sa forme géométrique.

Caractéristiques de conception

(1) Forgeage intégré : les boulons à œil DIN 580 sont fabriqués par forgeage. La structure métallique interne est dense et sans défaut, offrant une excellente résistance et résistance à la fatigue.

(2) Informations claires sur la charge de travail : la surface du produit doit clairement indiquer sa limite de charge de travail (WLL), la marque CE et le nom du fabricant, etc.

(3) Plage de température de fonctionnement stricte : la norme précise qu'il peut être utilisé en toute sécurité dans la plage de température de -20 °C à +200 °C, et que la capacité de charge n'est pas affectée.

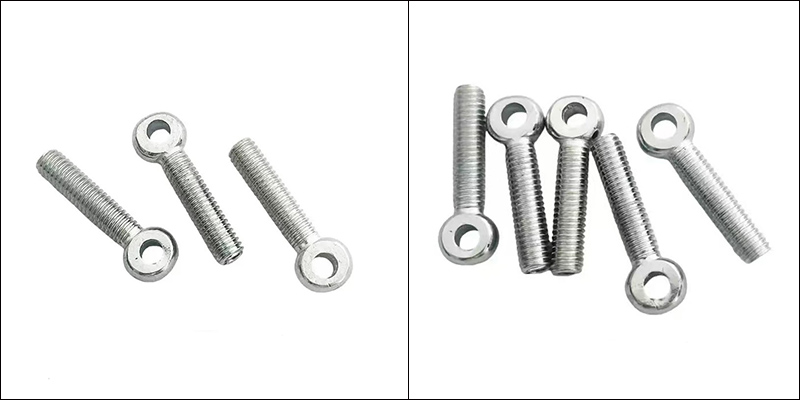

DIN 580 Eye Bolts

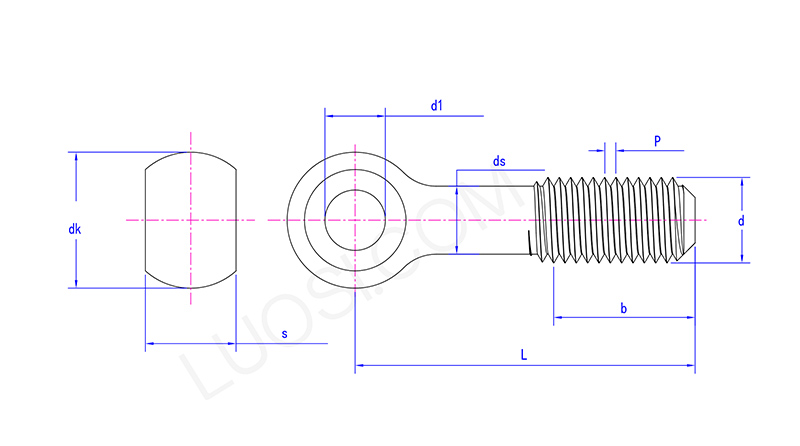

Lun	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 maximum	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
j1 min	8	10	12	16	18	22	25	28	30	32	35
ne sait pac'est maximum	18	20	25	32	40	45	50	55	60	65	70
ne sais pas min	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
c'est maximum	11	14	17	19	24	28	30	34	38	41	46
s min	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
DS max	8	10	12	16	20	24	27	30	33	36	39
