Boulon à œil à tige droite

Le boulon à œil à tige droite Xiaoguo® présente une tolérance précise de 6 g dans le filetage. Il peut être facilement vissé manuellement. Il permet d'économiser du temps et des efforts, améliore l'efficacité du travail, est simple et facile à utiliser et est livré avec une rondelle de blocage. Dans le même temps, il prend en charge l’achat d’essai pour de petits lots d’échantillons.

envoyer une demande

Description du produit

Spécifications d'installation et d'utilisation

Une installation et une utilisation appropriées du boulon à œil à tige droite sont cruciales pour garantir la sécurité. Veuillez lire les directives suivantes :

（1）Entièrement serré

Assurez-vous que le boulon de levage est entièrement engagé dans le trou fileté de la pièce à travailler. La face de l'extrémité filetée doit affleurer ou légèrement plus basse que la surface d'installation. Pour une installation traversante, un écrou doit être utilisé conjointement.

（2）Profondeur d'engagement du filetage

Acier : Au moins 1 fois le diamètre du filetage

Fonte, laiton, bronze : au moins 1,5 fois le diamètre du filetage

Alliage d'aluminium, alliage de magnésium, zinc, plastique : au moins 2 fois le diamètre du filetage

(3) À l'aide d'une clé dynamométrique

Serrez les boulons selon les valeurs de couple standard recommandées. Il n'est pas recommandé de se fier à la force des mains. Un couple excessif ou insuffisant peut avoir des effets néfastes sur les boulons.

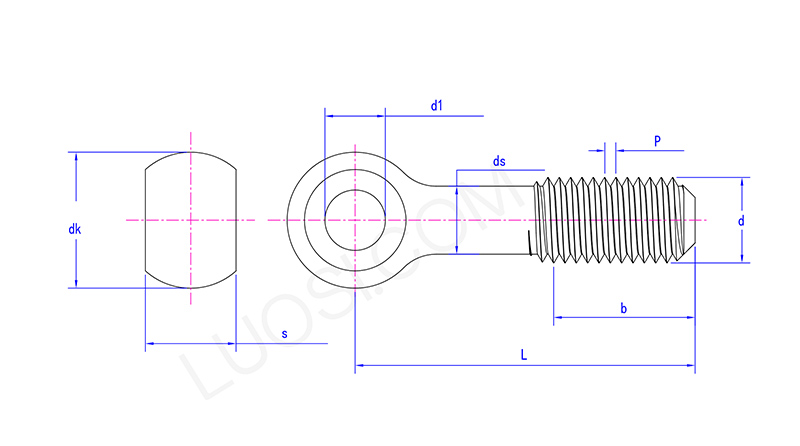

Straight Shank Eyebolt

Lun	M8	M10	M12	M16	M20	M24	M27	M30	M33	M36	M39
P	1.25	1.5	1.75	2	2.5	3	3	3.5	3.5	4	4
d1 maximum	8.036	10.036	12.043	16.043	18.043	22.052	25.052	28.052	30.052	32.062	35.062
j1 min	8	10	12	16	18	22	25	28	30	32	35
ne sait pac'est maximum	18	20	25	32	40	45	50	55	60	65	70
ne sais pas min	16.9	18.7	23.7	30.4	38.4	43.4	48.4	53.1	58.1	63.1	68.1
c'est maximum	11	14	17	19	24	28	30	34	38	41	46
s min	10.3	13.3	16.3	18.16	23.16	27.16	29.16	33	37	40	45
DS max	8	10	12	16	20	24	27	30	33	36	39

（4）Direction de la charge

Le boulon à œil à tige droite ne peut résister qu'à des charges axiales verticales et ne doit pas être soumis à une traction oblique. Si un levage angulaire est nécessaire, un boulon à œil à épaulement ou un anneau de levage pivotant doit être utilisé.

（5）Inspection avant utilisation

Avant chaque utilisation, une inspection visuelle doit être effectuée, en portant une attention particulière à : si les anneaux de levage sont déformés, fissurés ou fortement usés ; si les fils sont desserrés, rouillés ou endommagés ; et si les marquages de charge de travail sont clairs et lisibles. Si des fissures, des courbures ou des dommages au filetage sont constatés dans les boulons de l'anneau de levage, ils doivent être immédiatement jetés.

（6）Entretien régulier

Établissez un calendrier d’inspection régulier pour effectuer des tests professionnels sur les boulons d’ancrage soumis à une utilisation à long terme.

（7）Interdiction de modification

Il est strictement interdit d'effectuer toute forme de modification sur le boulon à œil à tige droite, telle que le soudage, le chauffage ou le pliage.

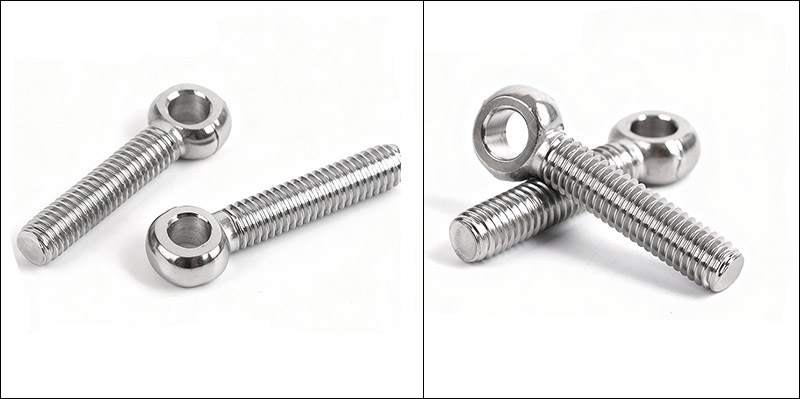

Straight Shank Eyebolt

FAQ

（1）Quelle est la limite de charge de travail (WLL) du boulon à œil à tige droite ?

Selon DIN 580, la CMU de levage vertical pour M10 est de 230 kg (environ 0,23 tonne) ; selon ASTM A489, la CMU d'un boulon à anneau de levage standard britannique de 1/2″ est d'environ 2 500 lb (environ 1,13 tonne).

（2）Vos produits peuvent-ils être réutilisés ?

Ils peuvent être réutilisés à condition qu’une inspection stricte soit effectuée avant chaque utilisation pour garantir qu’il n’y a aucun dommage. Cependant, si les anneaux de levage présentent une déformation ou une torsion évidente, si les filetages sont fortement usés, si des fissures apparaissent en surface ou si de la rouille apparaît, il est recommandé de les remplacer.

（3）Pouvez-vous produire des boulons dans des tailles non standard ou avec des matériaux spéciaux ?

Oui, nous pouvons. Si vous avez des exigences de personnalisation, nous pouvons avoir une discussion détaillée. Nous réaliserons la tâche selon vos besoins personnalisés.
